НТЦ-16.71 “Газовая динамика вентиляционных систем”
Br0.00
Учебный лабораторный стенд предназначен для изучения элементов систем вентиляции, способов регулирования и контроля параметров в вентиляционных системах, определению гидравлического сопротивления элементов вентиляционных систем.
Учебный лабораторный стенд предназначен для изучения элементов систем вентиляции, способов регулирования и контроля параметров в вентиляционных системах, определению гидравлического сопротивления элементов вентиляционных систем.

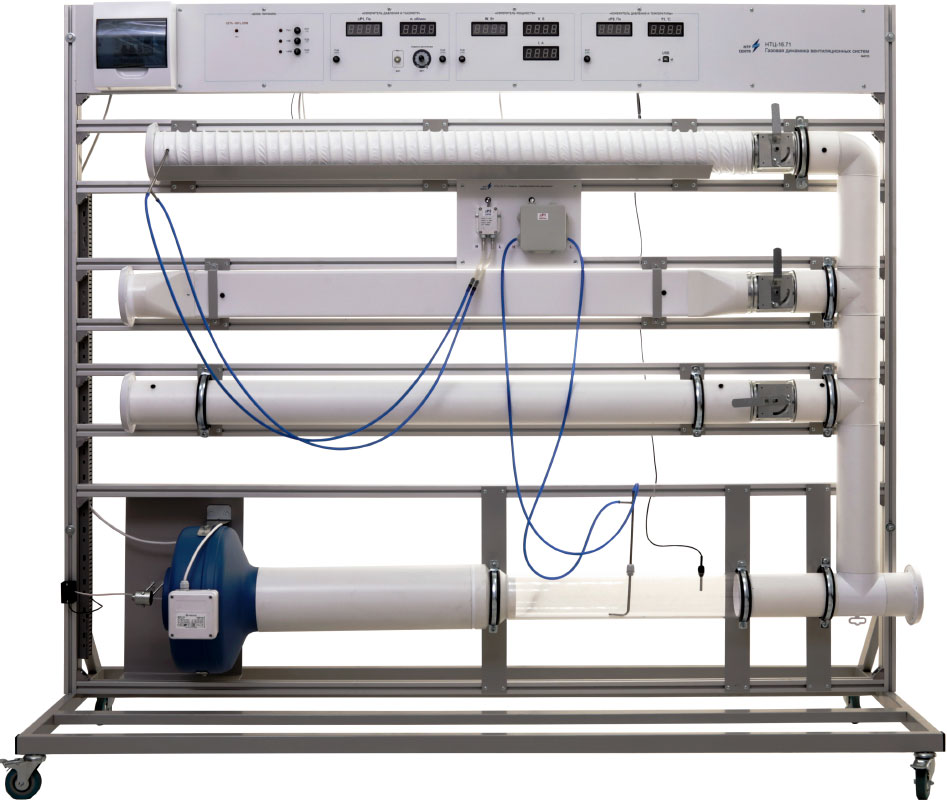

Конструктивно стенд представляет собой смонтированную установку систем вентиляции.
Элементы системы закреплены на раме из профильного алюминия (мобильной монтажной платформе).
На мобильной платформе установлено основное оборудование:
- центробежный вентилятор;
- тахогенератор;
- система клапанов и воздуховодов различной формы и материала;
- микропроцессорная система измерений.
В качестве воздуховодов используются круглые диаметром 100мм и прямоугольные ПВХ каналы, круглый прозрачный канал с ирисовой диафрагмой диаметром 100мм, гибкий ПВХ-рукав диаметром 100мм. Каналы смонтированы с лицевой части монтажного каркаса.
Система измерений позволяет фиксировать статическое и динамическое давление на мерных участках, скорость вращения крыльчатки вентиляторов, напряжение, ток, активную мощность электродвигателя вентилятора.
Для измерения статического и динамического давления используются преобразователи дифференциального давления. Подключение датчиков давления к воздуховодам обеспечивается системой трубок.
Микропроцессорная система управления и измерений построена по блочно-модульному принципу, объединяя между собой автономные блоки-модули.
Микропроцессорная система включает в себя следующий набор блоков:
- блок ввода;
- блок питания;
- блок измерения давления и тахогенератора;
- блок измерителя мощности;
- блок измерения давления.
К лабораторному стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.
Перечень выполняемых работ
- Изучение приборов и методов определения давления.
- Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито. Определение расхода по эпюре скорости.
- Изучение характеристик вентилятора.
- Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
- Исследование характеристик регулируемой заслонки: определение потерь давления и коэффициентов сопротивления.
3D модель
Технические характеристики
| Питание | ~50Гц, 220 В (однофазная 220 В, 50 Гц) |
| Потребляемая мощность, кВт не более | 0,5 |
| Габаритные размеры блока управления | |
| Ширина, мм., не более | 2020 |
| Высота, мм., не более | 1820 |
| Глубина, мм., не более | 770 |
| Вес оборудования, кг., не более | 55 |
Комплектность
- учебный лабораторный стенд – 1 шт.;
- паспорт- 1 экз.;
- CD- диск с сопроводительной документацией – 1 шт.
