НТЦ-10.10.1 “Электроснабжение промышленных предприятий с МПСО”
Br0.00
Учебный лабораторный стенд предназначен для использования в качестве учебного оборудования при проведении лабораторно-практических занятий по изучению отдельных видов электрооборудования, используемого при электроснабжении промышленных предприятий.
Артикул: Н/Д
Категория: Электроснабжение, электроэнергетика
- Описание
- Перечень выполняемых работ
- Технические характеристики
- Комплектность
- Необходимое дополнительное оборудование
Учебный лабораторный стенд предназначен для использования в качестве учебного оборудования при проведении лабораторно-практических занятий по изучению отдельных видов электрооборудования, используемого при электроснабжении промышленных предприятий.
Особенностью данного стенда является использование встроенной микропроцессорной системы измерений (МПСО), которая обеспечила отображение результатов измерений на цифровых табло, повысила точность измерений, а также упростила процесс снятия данных.
В корпусе стенда размещены:
- блок питания ±15 В (ток 1 А), +5 В (ток 1 А);
- плата электронного секундомера с разрешающей способностью 0,1 с;
- плата электронного реле тока;
- платы управления для коммутации исследуемых цепей токовой защиты электродвигателя и трансформатора;
- плата нагрузочных резисторов МЛТ-2 100 Ом;
- блок реле;
- силовой трансформатор ОСМ1-0,1;
- дроссели, трансформаторы тока;
- конденсаторы 0,1; 0,2; 0,4; 1; 2 мкФ, представляющие магазин конденсаторов;
- плата фазометра.

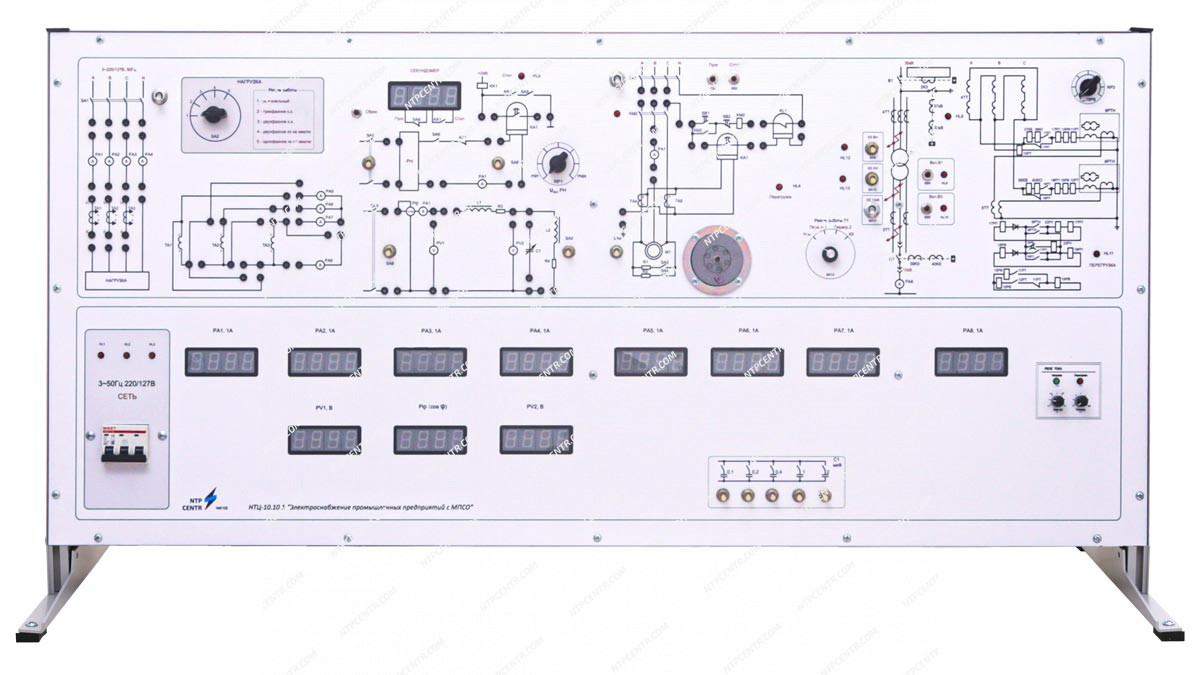

На лицевой панели стенда изображены электрические схемы объектов исследования. Все схемы, изображенные на панели, разбиты на группы в соответствии с тематикой проводимых работ. На панели установлены коммутационные гнёзда, цифровые индикаторы, индикатор секундомера, асинхронный электродвигатель, коммутационная аппаратура, а также органы управления, позволяющие изменять параметры исследуемых элементов при проведении лабораторной работы.
К органам управления относятся:
- переключатель блока нагрузки, позволяющий задавать различные режимы работы исследуемой 3-х фазной сети;
- тумблеры магазина конденсаторов, которые дают возможность изменять емкость в пределах 0..3,7 мкФ с шагом 0,1 мкФ;
- задающий потенциометр регулятора напряжения РН;
- кнопки, переключатели и тумблеры цепей токовой защиты электродвигателя и трансформатора.
Для проведения лабораторной работы необходимо собрать схему объекта исследования с помощью унифицированных перемычек, которые позволяют представить схему в наглядном виде.
Измерения производятся с помощью встроенной микропроцессорной системы (МПСО). На панели стенда установлено 12 цифровых табло. Среди них: вольтметры переменного напряжения, амперметры переменного тока, фазометр.
К стенду прилагается:
- программа тестирования студентов для допуска к лабораторным работам. В процессе тестирования проверяются как теоретические знания, так и знание содержания выполняемой лабораторной работы. В результате тестирования студент получает оценку знаний;
- комплект методической и технической документации, предназначенный для преподавательского состава.
Перечень выполняемых работ
- Исследование схем включения вторичных обмоток трансформаторов тока. Объект исследования: трансформаторы тока, включенные в 3-х фазную сеть. Изучаются схемы соединения вторичных обмоток трансформатора тока, используемых в устройствах релейной защиты и автоматики.
- Испытание максимальной токовой защиты с применением индукционного токового реле. Объект исследования: электронное реле тока. Изучаются устройство и работа реле, особенности применения его для защиты, достоинства и недостатки.
- Исследование режимов работы линии электропередачи переменного тока при изменении коэффициента мощности нагрузки. Объект исследования: модель линии электропередачи нагруженная на активно-индуктивную нагрузку. В лабораторной работе исследуются режимы работы линии при изменении коэффициента мощности нагрузки, производится расчет компенсирующего конденсатора и производится эксперимент по компенсации реактивной мощности.
- Испытание релейной защиты высоковольтного электродвигателя. Объект исследования: модель схемы релейной защиты. В работе требуется изучить, настроить и опробовать на практике работу системы защиты на действующем стенде.
- Испытание релейной защиты понижающего трансформатора. Объект исследования: модель схемы релейной защиты. В работе требуется изучить и опробовать на практике работу системы защиты силового трансформатора на действующем стенде.
Технические характеристики
| Питание | 3~220/127 В, 50 Гц |
| Потребляемая мощность, кВт, не более | 0,3 |
| Габаритные размеры стенда, не более | |
| ширина, мм | 1310 |
| высота, мм | 1460 |
| глубина, мм | 600 |
|
Вес стенда, кг, не более |
80 |
| Габаритные размеры настольной версии стенда, не более | |
| ширина, мм | 1310 |
| высота, мм | 680 |
| глубина, мм | 600 |
|
Вес стенда, кг, не более |
50 |
Комплектность
- учебный лабораторный стенд – 1 шт.;
- паспорт – 1 шт.;
- CD-диск с сопроводительной документацией – 1 шт.;
- комплект перемычек – 1 компл.
