НТЦ-09.02 “Технические средства автоматизации”
Br0.00
Учебный лабораторный стенд предназначен для разработки и реализации схем автоматического управления на основе ПЛК.
Артикул: NTC-19.02
Категория: Автоматизация, автоматика и системы управления
- Описание
- Перечень выполняемых работ
- Технические характеристики
- Комплектность
- Необходимое дополнительное оборудование
Учебный лабораторный стенд предназначен для разработки и реализации схем автоматического управления на основе ПЛК.

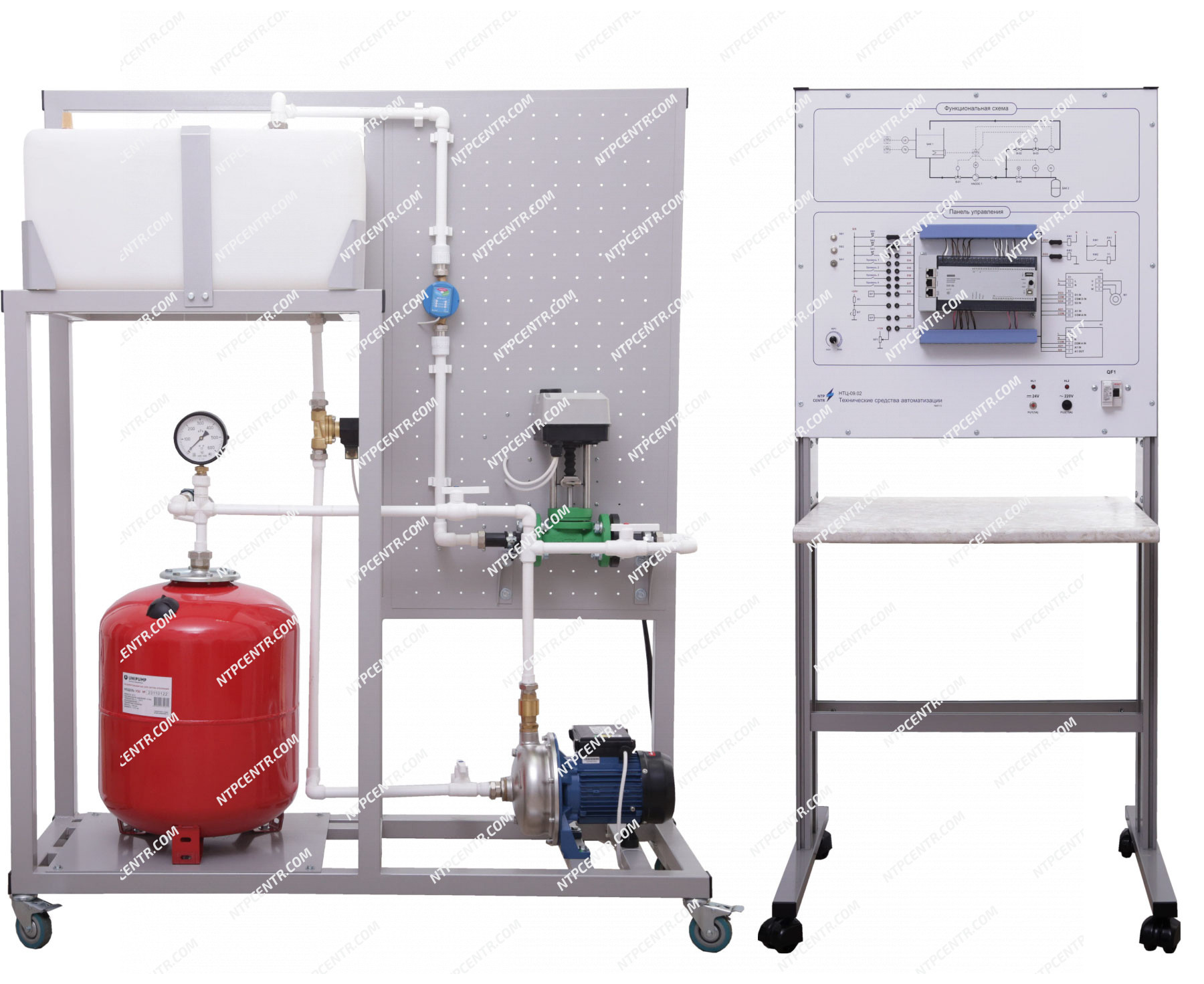

Конструктивно стенд состоит из объекта автоматизации и стенда управления.
Объект автоматизации представляет собой напольную конструкцию в виде рамной стойки с размещенным на ней оборудованием:
- физическая модель сообщающихся сосудов;
- насос – 1 шт.;
- электронагреватель – 1 шт.;
- регулирующий клапан с датчиком положения – 1шт.;
- датчик давления -1 шт.;
- датчик уровня – 1шт.;
- датчик расхода – 1 шт.;
- датчик температуры – 1 шт.
Стенд управления выполнен в виде алюминиевого основания с размещенными в нем блоком питания, блоком ввода и панелью управления. На панель управления нанесена общая схема управления объектом автоматизации и расположены элементы схемы управления: ПЛК, реле управления, элементы управления и коммутационные гнезда.
К стенду прилагается:
- программное обеспечение измерительной системы, которое позволяет выводить в режиме реального времени, сохранять в память ПК параметры, измеренные установленными цифровыми приборами, и на основании полученных данных формировать отчеты и строить диаграммы;
- комплект методической и технической документации, предназначенный для преподавательского состава.
Перечень выполняемых работ
- Разработка и испытание системы поддержания уровня в резервуаре.
- Разработка и испытание системы управления температурой жидкости в резервуаре.
- Разработка и испытание системы управления давлением.
- Изучение схемотехники автоматического управления и регулирования параметров.
Технические характеристики
| Питание | ~50 Гц 220 В (однофазная 220 В 50 Гц) | |
| Потребляемая мощность, кВт, не более | 1 | |
| Габаритные размеры объекта управления, не более | ||
| ширина, мм | 1550 | |
| высота, мм | 1550 | |
| глубина, мм | 560 | |
| Габаритные размеры стенда управления, не более | ||
| ширина, мм | 590 | |
| высота, мм | 1400 | |
| глубина, мм | 600 | |
| Вес объекта управления (без воды), кг, не более | 85 | |
| Вес стенда управления, кг, не более | 33 | |
Комплектность
- учебный лабораторный стенд – 1 шт.;
- паспорт – 1 шт.;
- CD-диск с сопроводительной документацией – 1 шт.
