Системы тепло и газоснабжения

Категория:

Учебная лаборатория “Системы тепло и газоснабжения” разработана для средних специальных учебных заведений.

Состав лаборатории

  1. НТЦ-14.50 “Энергосберегающие технологии. Теплоснабжение с МПСО”.
  2. НТЦ-14.51 “Система отопления”.
  3. НТЦ-14.52 “Энергосберегающие технологии. Тепловой насос с МПСО”.
  4. НТЦ-14.52.1 “Действующая модель теплового насоса. Система вода-вода”.
  5. НТЦ-14.52.2 “Тепловой насос. Промышленное исполнение”.
  6. НТЦ-14.53 “Регулятор системы отопления”.
  7. НТЦ-14.62 “Кондиционер”.
  8. НТЦ-16.12 “Газораспределительный пункт”.
  9. НТЦ-16.22 “Контролируемая вентиляция жилых помещений”.

НТЦ-14.50 “Энергосберегающие технологии. Теплоснабжение с МПСО”

Лабораторный стенд предназначен для использования в качестве учебного оборудования в учреждениях высшего, среднего специального и профессионально-технического образования при проведении лабораторно-практических занятий.

Конструктивно стенд состоит из блока управления и измерения и отопительного агрегата.

В корпусе блока управления установлены: часть электрооборудования, электронные платы, лицевая панель и столешница интегрированного рабочего стола.

На лицевой панели блока управления расположены :

  • сетевой выключатель и сетевой индикатор;
  • функциональные переключатели;
  • цифровые индикаторы;
  • программируемый логический контроллер.

На панели блока управления изображена функциональная схема установки. Для удобства эксплуатации, схема продублирована на панели отопительного агрегата.

Отопительный агрегат представляет собой алюминиевую раму, на которой установлены:

  • электрический котел;
  • циркуляционный насос;
  • радиаторы отопления;
  • расширительный бачек;
  • система распределения теплоносителя;
  • преобразователи температуры;
  • датчики наружной и внутренней (в камере) температуры;
  • расходомеры;
  • трубопроводная арматура.
Отапливаемая камера пристыковывается к отопительному агрегату. Камера монтируется из алюминиевого профиля со стенками из ПВХ. Камера оборудована вытяжным вентилятором и регулятором частоты вращения вентилятора.

Стенд позволяет проводить следующие лабораторные работы:

  1. Изучение устройства системы отопления.
  2. Определение потерь тепловой энергии при ее транспортировании.
  3. Определение теплоотдачи отопительных приборов.
  4. Исследование работы электрического теплового котла
  5. Изучение программируемого микроконтроллера в составе системы теплоснабжения.
  6. Автоматизация систем отопления.
  7. Исследования эффективности системы теплоснабжения.
  8. Дополнительная ветвь с циркуляционным насосом в системе отопления.

Комплектность:

 1.  Блок управления  ед.  1
 2.  Отопительный агрегат  ед.  1
 3.  Отапливаемая камера  ед.  1
 4.  Кабель для программирования ПЛК RS -232  шт.  1
 5.  Паспорт  экз.  1
 6.  Диск CD-R с документацией  шт.  1

НТЦ-14.51 “Система отопления”

Конструктивно стенд представляет собой смонтированную установку теплоснабжения. Элементы системы закреплены на раме из профильного алюминия (мобильной монтажной платформе).

На мобильной платформе установлено основное оборудование:

  • отопительные радиаторы из алюминия (3 шт.);
  • балансировочные вентили (2 шт.);
  • трубопроводная арматура;
  • термостатический регулятор;
  • циркуляционный насос трехступенчатый;
  • циркуляционный насос с электронным управлением;
  • группа  безопасности по давлению с расширительным бачком;
  • воздушные клапана;
  • электрический водонагреватель.

Спереди на раме смонтированы панели измерителей расхода тепловой энергии (тепловычислители) и измерителей температуры с выносными датчиками.

Система измерения включает цифровые термометры с выносными датчиками, аналоговые термометры монтируемые на трубопроводах, электронные и аналоговые расходомеры, теплосчетчики, монтированные точки измерения температуры воды, точки измерения давления, многофункциональные измерители электрических параметров.

Установка полностью готова к работе, возможно подключение внешних отопительных приборов и дополнительных модулей.

К лабораторному стенду прилагается программное и методическое обеспечение: комплект методической и технической документации, предназначенный для преподавательского состава.

Комплектность:

 1.  Лабораторная установка  ед.  1
 2.  Комплект трубопроводной арматуры  компл.  1
 3.  Многофункциональный измеритель электрических параметров   ед.  3
 4.  Паспорт   экз.  1
 5.  Диск CD-R с документацией   шт.  1

НТЦ-14.52 “Энергосберегающие технологии. Тепловой насос с МПСО”

Лабораторный стенд может быть использован в качестве учебного оборудования в учреждениях высшего, среднего специального и профессионально-технического образования при проведении лабораторно-практических занятий. Стенд предназначен для исследования теплового насоса и его эффективности в системах отопления, горячего водоснабжения и вентиляции.

В состав изделия входят тепловой насос (NIBE FIGHTER), электрический водонагреватель-накопитель, два радиатора отопления (алюминиевый и чугунный), расширительный бачок, трубопроводы, группа безопасности, гребёнка на пять отводов, вентили для изменения направлений движения теплоносителя, вентиль для заполнения системы, вентили для подключения датчиков температуры (3шт), канальный подогреватель приточного воздуха с регулятором мощности и датчиком температуры, система измерений.

Система измерения состоит из электронных электросчётчика и теплосчётчика. Теплосчётчик позволяет измерить температуру теплоносителя на входе и выходе исследуемого контура, а так же количество выработанной или затраченной теплоты. В состав системы измерений установки входит также система измерений теплового насоса, тип которого согласовывается с заказчиком.

Теплоноситель в стенде вода либо антифриз для систем отопления. Номинальная вместимость системы отопления, включая тепловой насос, 50 л. Для удобства на панели системы управления изображена функциональная схема установки. Тип теплового насоса дополнительно оговаривается с заказчиком.

К лабораторному стенду прилагается программное и методическое обеспечение: комплект методической и технической документации, предназначенный для преподавательского состава.

Стенд позволяет проводить следующие лабораторные работы:

  1. Изучение теплового насоса. Возможности, порядок включения, выключения, режимы работы, технические характеристики.
  2. Определение эффективности теплового насоса.
  3. Определение тепловой мощности теплового насоса.
  4. Исследование эффективности теплового насоса при различных заданных температурах горячей воды.
  5. Исследование эффективности теплового насоса при различных температурах окружающей среды.
  6. Исследование эффективности работы теплового насоса с различными видами радиаторов.

Комплектность:

  • система управления стенда НТЦ-14.52 “Тепловой насос с МПСО”;
  • силовой агрегат стенда НТЦ-14.52 “Тепловой насос с МПСО”;
  • анемометр;
  • паспорт.

НТЦ-14.52.1 “Действующая модель теплового насоса. Система вода-вода”

Лабораторный стенд предназначен для использования в качестве учебного оборудования в учреждениях высшего, среднего специального и профессионально-технического образования при проведении лабораторно-практических занятий.

Конструктивно стенд состоит из корпуса, на котором установлены: лицевая панель и столешница интегрированного рабочего стола.

На лицевой панели смонтированы элементы теплового насоса (теплообменники, фильтры, капиллярная трубка, реле давления). На панели стенда приведена схема установки. Компрессор закреплен на столешнице.

На лицевой панели также размещены:


  • сетевой выключатель;
  • контрольные манометры;
  • розетка для подключения компрессора.


Теплообменники (испаритель и конденсатор) выполнены в виде спиралей из медных трубок. При работе теплообменники погружаются в емкости с водой, которые устанавливаются на специальные опоры.

К лабораторному стенду прилагается программное и методическое обеспечение: комплект методической и технической документации, предназначенный для преподавательского состава.

Стенд позволяет проводить следующие лабораторные работы:

  1. Тепловой насос. Общие сведения
  2. Описание лабораторной установки
  3. Изучение устройства и работы теплового насоса
  4. Исследование теплового насоса
  5. Изучение цикла работы холодильной машины

Комплектность:

 1.  Лабораторная установка  ед.  1
 2.  Емкость для воды  шт.  2
 3.  Опора емкости  шт.  2
 4.  Термометр  ед.  2
 5.  Многофункциональный измеритель электрических параметров  ед.  1
 6.  Паспорт  экз.  1
 7.  Диск CD-R с документацией  шт.  1

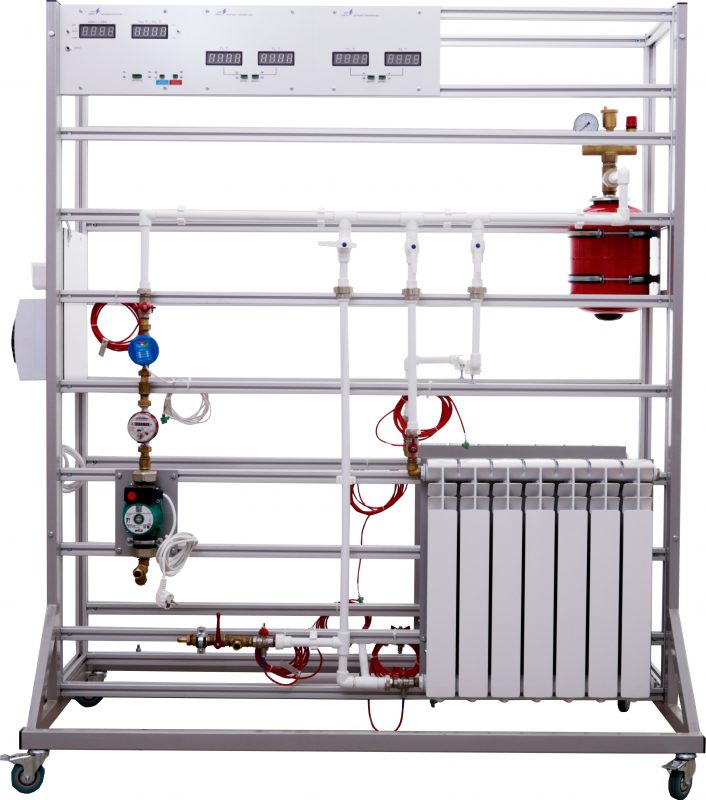

НТЦ-14.52.2 “Тепловой насос. Промышленное исполнение”

Стенд позволяет изучать вопросы энергосбережения путем утилизации теплоты вытяжного воздуха при работе вентиляции, регулирования производительности теплового насоса воздух-вода и эффективность работы в системе отопления.

Установка представляет собой моноблочный тепловой насос системы воздух-вода, установленный на передвижной тележке и снятыми передними панелями для демонстрации внутренних узлов. К тепловому насосу гибкой подводкой подключается мобильная платформа с монтированными отопительными приборами и узлами распределения.

Система измерения позволяет контролировать давление и температуру хладагента, расход теплоносителя, расход электроэнергии, эффективность преобразования энергии.

НТЦ-14.53 “Регулятор системы отопления”

На стенде изучаются возможности настройки параметров и функций управления отопительными системами при помощи специализированного программируемого регулятора.

Регулятор систем отопления, смонтированный на мобильной монтажной платформе, имеет 8 аналоговых входов для измерения температуры в контрольных точках и 5 релейных выходов для подключения исполнительных устройств (горелки котлов, пуск обогревателей, насосов, автоматизированной регулирующей арматуры). Установка может оснащаться набором моделей отопительных систем жилых помещений (до 4 сменных модулей) имеющих различные конфигурации и функционирование.

НТЦ-14.62 “Кондиционер”

Кондиционер (сплит-система) для нагрева и охлаждения с дистанционным пультом управления, смонтирован на мобильной монтажной платформе. На панели изображена функциональная схема и установлены измерительные приборы. Измерительная система включает два манометра, четыре цифровых термометра и измеритель-анализатор электрической энергии. В комплект поставки входит анемометр.

НТЦ-14.82 “Энергосберегающие технологии. Исследование вихревого теплогенератора с МПСО”

Лабораторный стенд предназначен для использования в качестве учебного оборудования в учреждениях высшего, среднего специального и профессионально-технического образования при проведении лабораторно-практических занятий.

Изделие обеспечивает наглядность при изучении устройства и функционирования систем отопления.
Стенд состоит из блока управления и силового агрегата.

Силовой агрегат представляет собой алюминиевую раму, на которой установлены:
  • вихревой теплогенератор;
  • водонагреватель-накопитель;
  • циркуляционный насос;
  • радиаторы отопления;
  • расширительный бачек;
  • система распределения теплоносителя;
  • преобразователи температуры;
  • расходомеры;
  • вентили.
Для удобства на панели системы управления изображена функциональная схема установки.

На лицевой панели системы управления и измерений установлены:
  • сетевой выключатель и сетевой индикатор;
  • функциональные переключатели;
  • цифровые индикаторы;
  • пульт управления преобразователем частоты;
  • измеритель-регулятор температуры.
Система измерений позволяет контролировать температуру в контурах теплоснабжения, мгновенный и накопленный расход теплоносителя, мгновенный и накопленный расход тепла, расход электроэнергии.

Система управления позволяет регулировать частоту вращения вихревого теплогенератора.

К лабораторному стенду прилагается программное и методическое обеспечение: комплект методической и технической документации, предназначенный для преподавательского состава.

Стенд позволяет проводить следующие лабораторные работы:

  1. Изучение устройства и основных характеристик устройств системы отопления.
  2. Изучение микропроцессорного измерителя регулятора температуры.
  3. Определение теплоотдачи отопительных приборов.
  4. Исследование работы вихревого теплогенератора.
  5. Исследование эффективности системы отопления.
  6. Исследование эффективности вихревого теплогенератора в системе отопления.
  7. Исследование способов регулирования производительности вихревого теплогенератора.
  8. Исследование системы теплоснабжения с использованием вихревого теплогенератора.

Комплектность:

  • система управления стенда;
  • силовой агрегат стенда;
  • мультиметр с термопарой;
  • паспорт;
  • диск CD-R с документацией.

НТЦ-16.12 “Газораспределительный пункт”

Учебный стенд смонтирован на мобильной монтажной платформе, на которой воспроизведен участок газопровода из стальной трубы с бытовыми счетчиками учета газа различных типов.

На стенде также представлены домовой регулятор давления газа, газовые краны, газовые фильтры, термозапорные клапана, гибкая газовая подводка (стальная и резиновая). Для контроля давления газа на входе и выходе регулятора используются манометры. В комплект поставки входит воздушный компрессор.

НТЦ-16.22 “Контролируемая вентиляция жилых помещений”

Стенд позволяет на практике изучить системы вентиляций жилых помещений.

Вентиляционная установка смонтирована на мобильной платформе и включает в себя регулируемую вентустановку с перекрестным теплообменом и электронагревателем; монтированную систему трубопроводов с точками измерения температуры и давления; панель управления. В комплект поставки входит анемометр пито.
