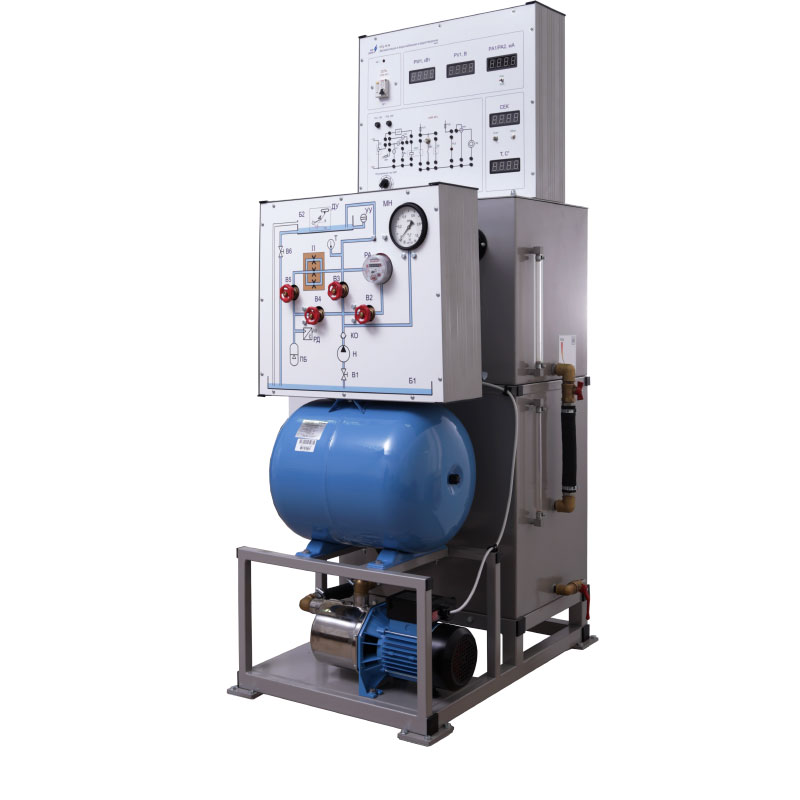

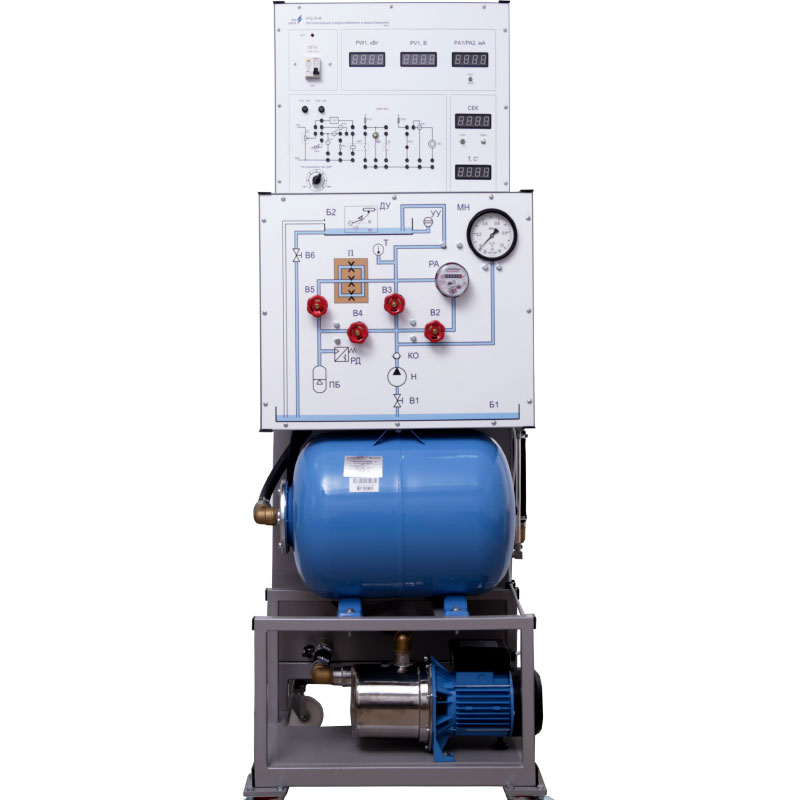

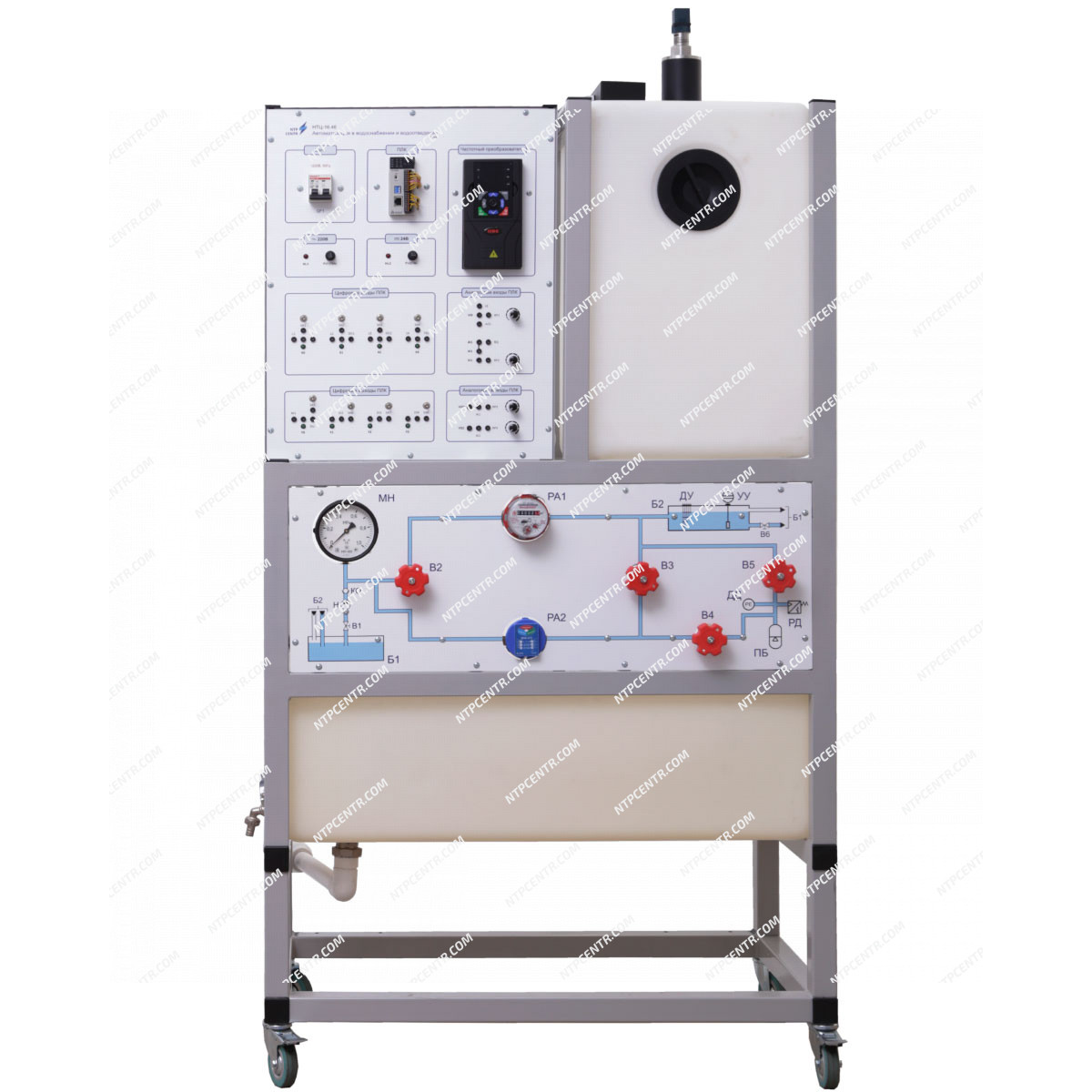

НТЦ-16.46 “Автоматизация в водоснабжении и водоотведении”

• насосной установки, в состав которой входят центробежный насос и однофазный приводной электродвигатель;
• гидропневматического бака;
• модуля гидравлического управления;
• модуля электрического управления;
• гидробака верхнего;
• потенциометрического датчика уровня;
• указателя уровня воды в верхнем гидробаке;
• гидробака нижнего;
• указателя уровня воды в нижнем гидробаке;
• рамы стенда.

Модули гидравлического и электрического управления, представляющие собой конструктивно законченные устройства, предназначены для управления, измерения регистрируемых величин и контроля за работой стенда.

В корпусе модуля гидравлического управления установлены следующие устройства:

• клапан обратный;
• реле давления:
• вентили;
• имитатор потребителей воды;
• датчик температуры;
• расходомер;
• манометр.

В дно верхнего гидробака вварена труба перелива с большим внутренним диаметром. Перелив предусмотрен на высоте 0,26 м  от дна верхнего гидробака, то есть максимальный уровень воды в верхнем гидробаке примерно 0,26 м. Вода из верхнего гидробака через трубу перелива перетекает в нижний гидробак. Благодаря этому при любых ситуациях, которые только могут возникнуть при работе стенда, в нижнем гидробаке всегда есть вода, что предотвращает выход из строя гидронасоса, так как работа насоса без воды невозможна.

На передней панели модуля электрического управления расположены:

• сопротивление нагрузки;
• цифровой миллиамперметр;
• цифровой вольтметр;
• цифровой ваттметр;
• цифровое табло секундомера;
• цифровой прибор, регистрирующий температуру рабочей жидкости (Т, ºС);
• предохранители.

Структурирование электрической системы стенда, которое необходимо выполнять перед началом каждой новой лабораторной работы, осуществляется путем установки перемычек со штекерами в гнезда, установленные на передней панели модуля электрического управления. Установка перемычек производится в соответствии со схемой электрических соединений, приводимой в методических указаниях к каждой лабораторной работе.

К стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.
