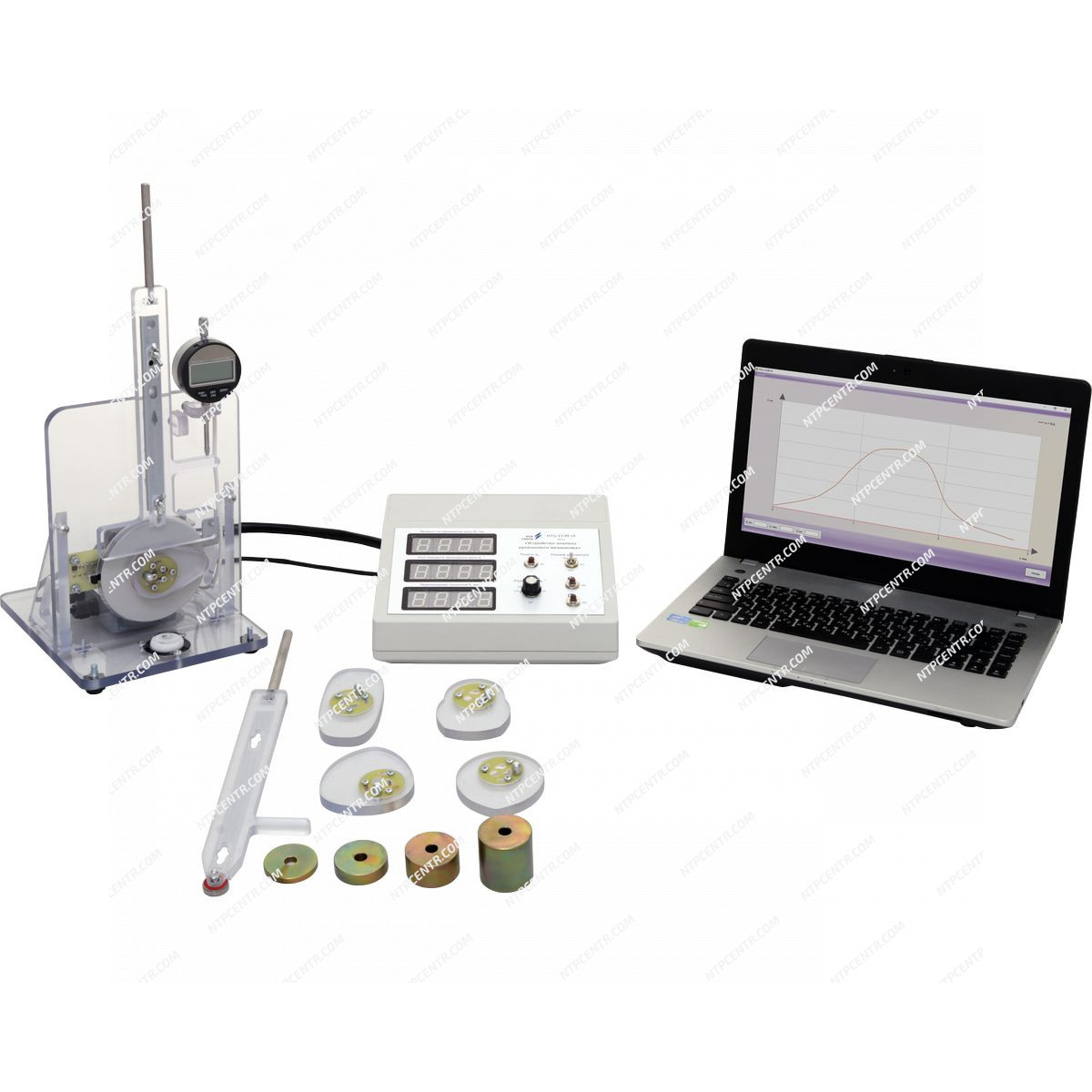

НТЦ-13.09.19 “Устройство анализа кулачкового механизма”
Br0.00
Учебный лабораторный стенд предназначен для использования в качестве учебного оборудования в учреждениях высшего, среднего специального и профессионально-технического образования при проведении лабораторно-практических занятий.
- Описание
- Перечень выполняемых работ
- Технические характеристики
- Комплектность
- Дополнительное оборудование (не входит в комплект поставки)
- блока управления;
- лабораторной установки.
Блок управления содержит:
- блок питания;
- устройство защиты;
- драйвер шагового двигателя;
- систему измерения и индикации;
- блок согласования с компьютером.
Лабораторная установка представляет собой пластиковую раму, на которой размещены:
- шаговый двигатель, приводящий кулачок во вращение;
- роликовая направляющая толкателя;
- цифровая микрометрическая головка;
- датчик момента шагового двигателя;
- датчик нулевого положения вала двигателя;
- уровень.
На валу шагового двигателя могут размещаться кулачки с различными профилями из комплекта поставки. Конструкция кулачка позволяет быстро снять и установить его на вал с фиксацией специальным замком.
На направляющей может размещаться один из двух толкателей – роликовый или плоский. Конструкция толкателя позволяет быстро его снять с направляющей, установить на ней и зафиксировать барашковой гайкой.
В верхней части обоих толкателей предусмотрен шток для установки грузов из комплекта поставки. Комплект грузов позволяет подбирать массу от 50 г до 750 г с шагом 50 г.
При установке нулевого положения вала значения микрометрической головки также устанавливаются в ноль.
К стенду прилагается:
- комплект методической и технической документации, предназначенный для преподавательского состава;
- программное обеспечение.
Перечень выполняемых работ
- Кинематический анализ кулачковых механизмов.
- Определение угла давления.
Технические характеристики
| Сеть | ~50 Гц, 220 В (однофазная 220 В, 50 Гц) | |
| Потребляемая мощность, Вт, не более | 50 | |
| Габаритные размеры блока управления, не более | ||
| ширина, мм | 250 | |
| высота, мм | 100 | |
| глубина, мм | 225 | |
| Габаритные размеры лабораторной установки, не более | ||
| ширина, мм | 245 | |
| высота, мм | 480 | |
| глубина, мм | 200 | |
| Вес стенда, кг, не более | 10 | |
Комплектность
- учебный лабораторный стенд – 1 шт.;
- комплект грузов – 1 компл.;
- плоский толкатель – 1 шт.;
- роликовый толкатель – 1 шт.;
- комплект сменных кулачков – 1 компл.;
- кабель AM-BM USB 2.0 – 1 шт.;
- паспорт – 1 шт.;
- сопроводительные материалы в электронном виде – 1 шт.
