НТЦ-13.01.14 “Определение главных напряжений при кручении и при совместном действии изгиба и кручения”

Br0.00

Учебный лабораторный стенд позволяет определять положение главных осей и главных напряжений, возникающих в вале при кручении и совместном действии изгиба и кручения.


Категория:
Учебный лабораторный стенд предназначен для проведения лабораторных работ при изучении раздела “Теоретическая механика” курса технической механики в высших учебных заведениях немашиностроительного профиля и средних специальных учебных заведениях машиностроительного и приборостроительного профиля.

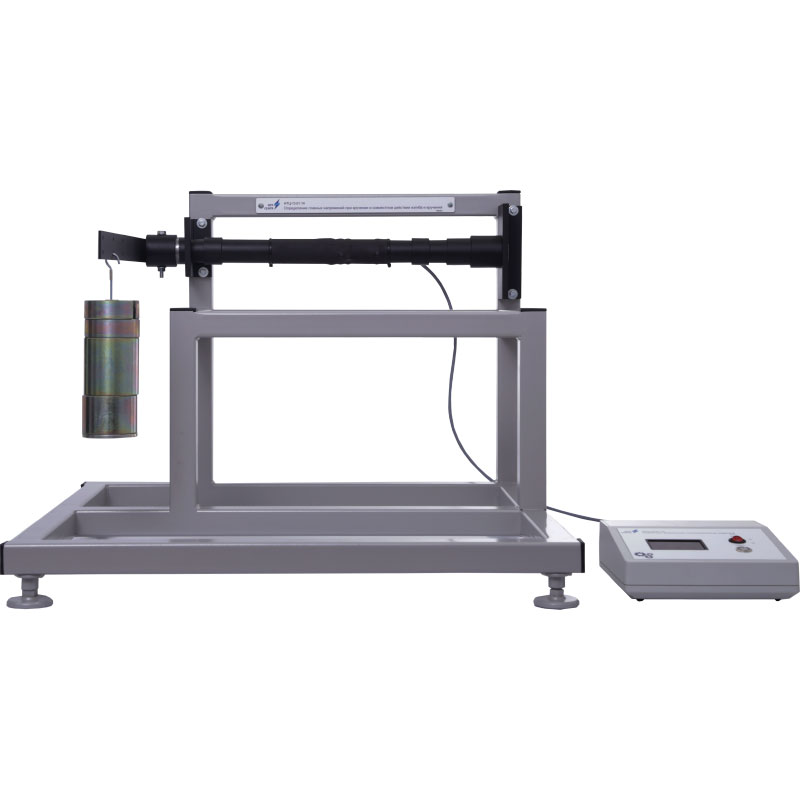

Конструктивно стенд выполнен в виде основания, на кронштейне которого правым концом жестко закреплен цилиндрический стержень. На левом конце стержня установлен кронштейн, который можно нагружать грузом (кручение, изгиб). В центральной части стержня установлены тензорезисторы, позволяющие измерять напряжения деформации стержня.

Для отображения показаний весового датчика служит измерительный прибор НТЦ-13.01.10 “Измеритель деформации тензометрический цифровой”.

К стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.

Перечень выполняемых работ

  1. Определение главных напряжений при кручении и при совместном действии изгиба и кручения.

Технические характеристики

Габаритные размеры стенда, не более
длина, мм 560
ширина, мм 500
высота, мм 540
Вес стенда (без грузов), кг, не более 10
Габаритные размеры измерителя деформации, не более
длина, мм 230
ширина, мм 220
высота, мм 80
Вес измерителя деформации, кг, не более 1

Комплектность

  • учебный лабораторный стенд – 1 шт.;
  • груз 0,5 кг – 6 шт.;
  • груз 1 кг – 6 шт.;
  • груз 2 кг – 3 шт.;
  • груз 3 кг – 3 шт.;
  • подвес – 1 шт.;
  • ключ рожковый 10 – 1 шт.;
  • ключ рожковый 13 – 1 шт.;
  • отвертка универсальная – 1 шт.;
  • транспортир – 1 шт.;
  • уровень – 1 шт.;
  • НТЦ-13.01.10 “Измеритель деформации тензометрический цифровой” – 1 шт.;
  • паспорт – 1 шт.;
  • сопроводительные материалы в электронном виде – 1 шт.
