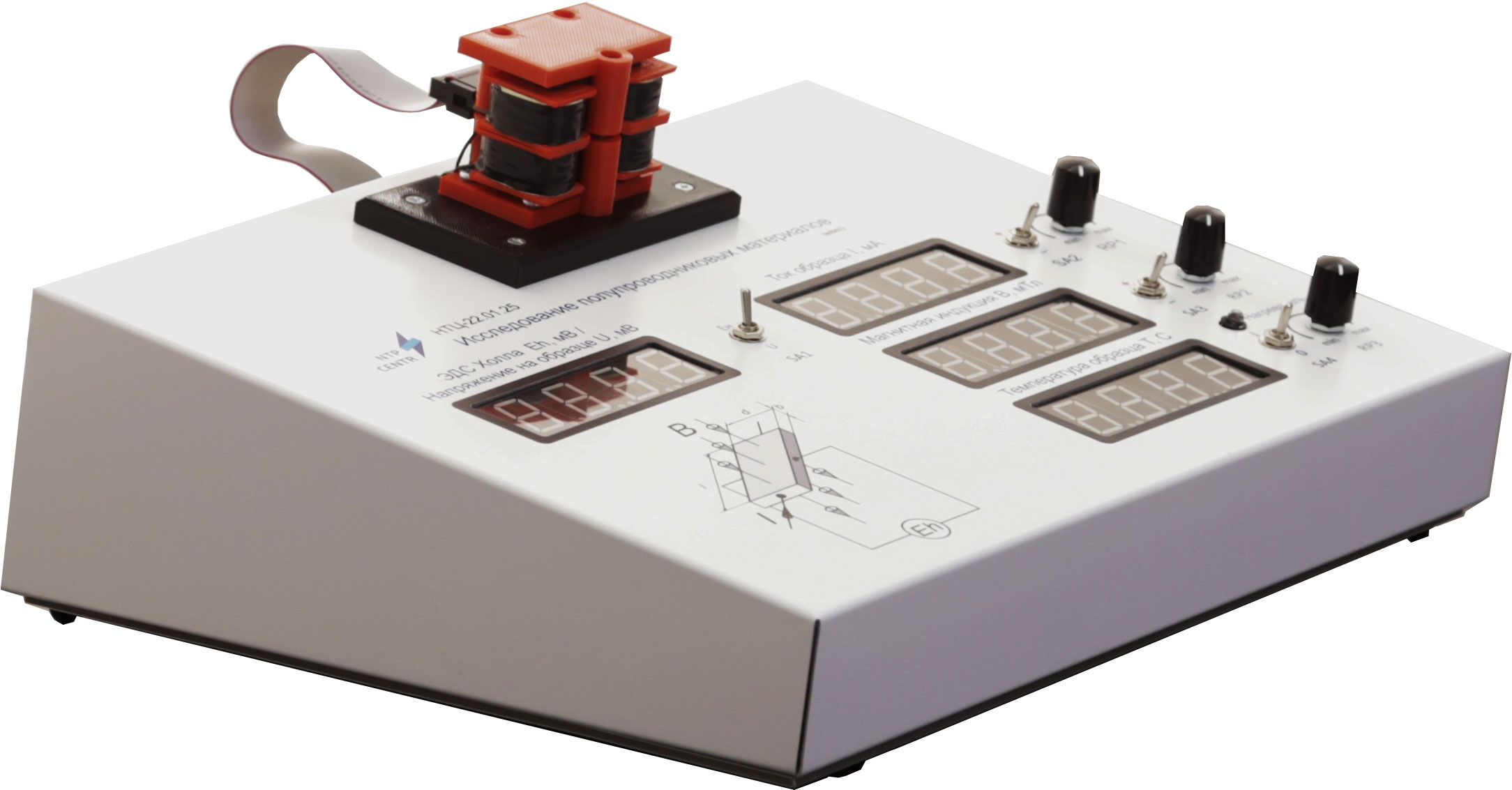

Конструктивно стенд состоит из блока управления, содержащего все необходимые для проведения лабораторных работ электронные устройства. На панели блока размещен соленоид, цифровые индикаторы измеряемого тока через образец из полупроводникового материала, индукции магнитного поля в зазоре магнитопровода соленоида, температуры образца и наведенной ЭДС Холла, регуляторы и переключатели полярности тока через образец и индукции магнитного поля, выключатель нагревателя и регулятор температуры. На задней стенке блока управления размещен силовой шнур, предохранитель, гнездо USB для подключения системы измерений к ПК.
В зазор соленоида помещена плата образца, на которой размещен полупроводниковый образец, нагреватель, датчик температуры и датчик индукции магнитного поля (нормированный аналоговый датчик Холла с термокомпенсацией).
Индукция магнитного поля, ток в образце и температура образца стабилизируются на заданном уровне. Для индукции магнитного поля и тока через образец предусмотрена возможность быстрой смены направления при сохранении модуля.
К стенду прилагается:
- комплект методической и технической документации, предназначенный для преподавательского состава;
- программное обеспечение для визуального представления результатов измерений исследуемых параметров на экране ПК в режиме реального времени и сохранения результатов измерений для последующего их анализа.
