НТЦ-06.11 “Асинхронный электродвигатель с МПСУ”

Br0.00

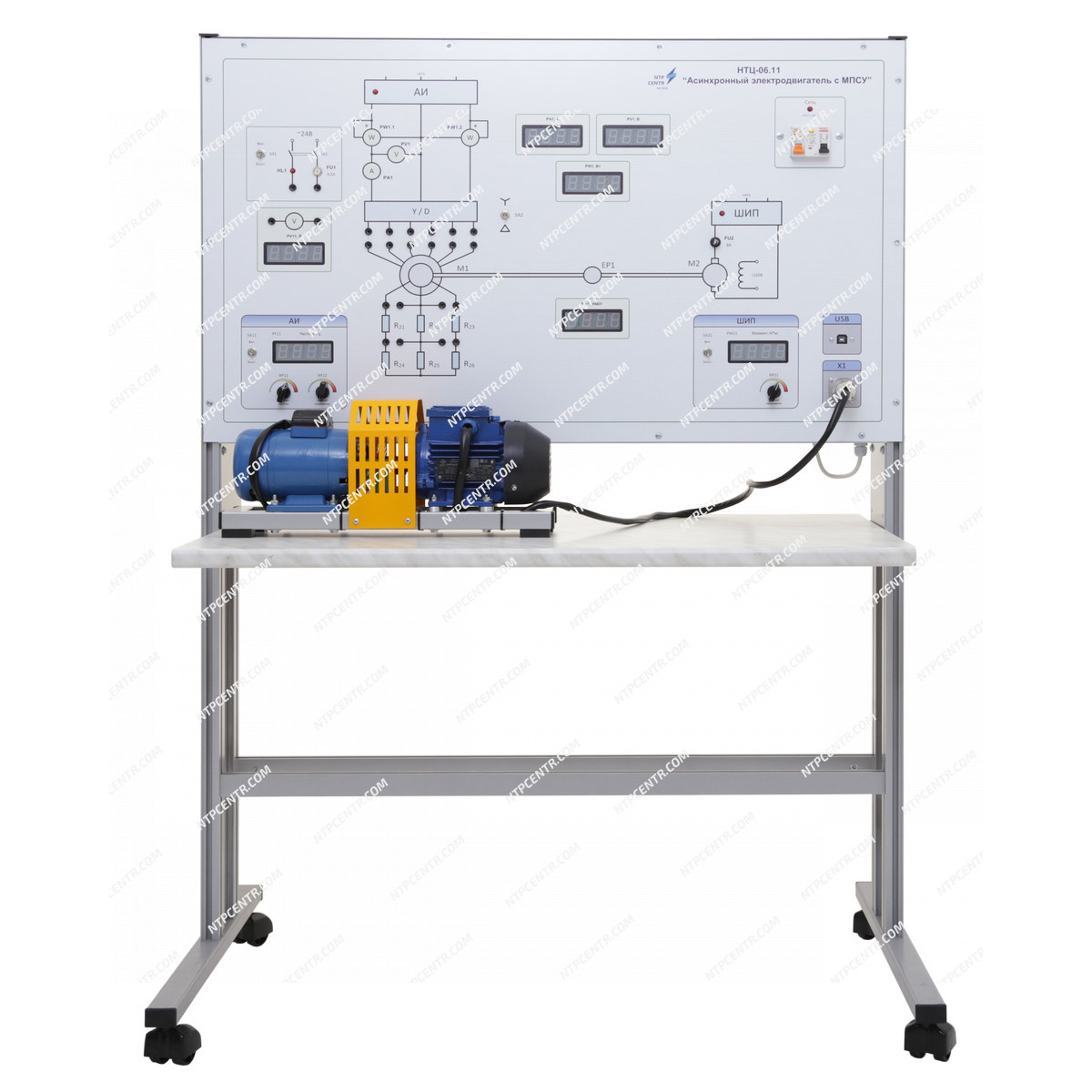

Учебный лабораторный стенд предназначен для изучения конструкции, принципа работы, рабочих характеристик асинхронного двигателя с короткозамкнутым и фазным ротором.

Категория: Электрические машины

Конструктивно стенд состоит из:

корпуса, в котором установлено электрооборудование, электронные платы, лицевая панель и столешница интегрированного рабочего стола;
машинного агрегата, в состав которого входит один электродвигатель постоянного тока и один асинхронный электродвигатель с фазным ротором.

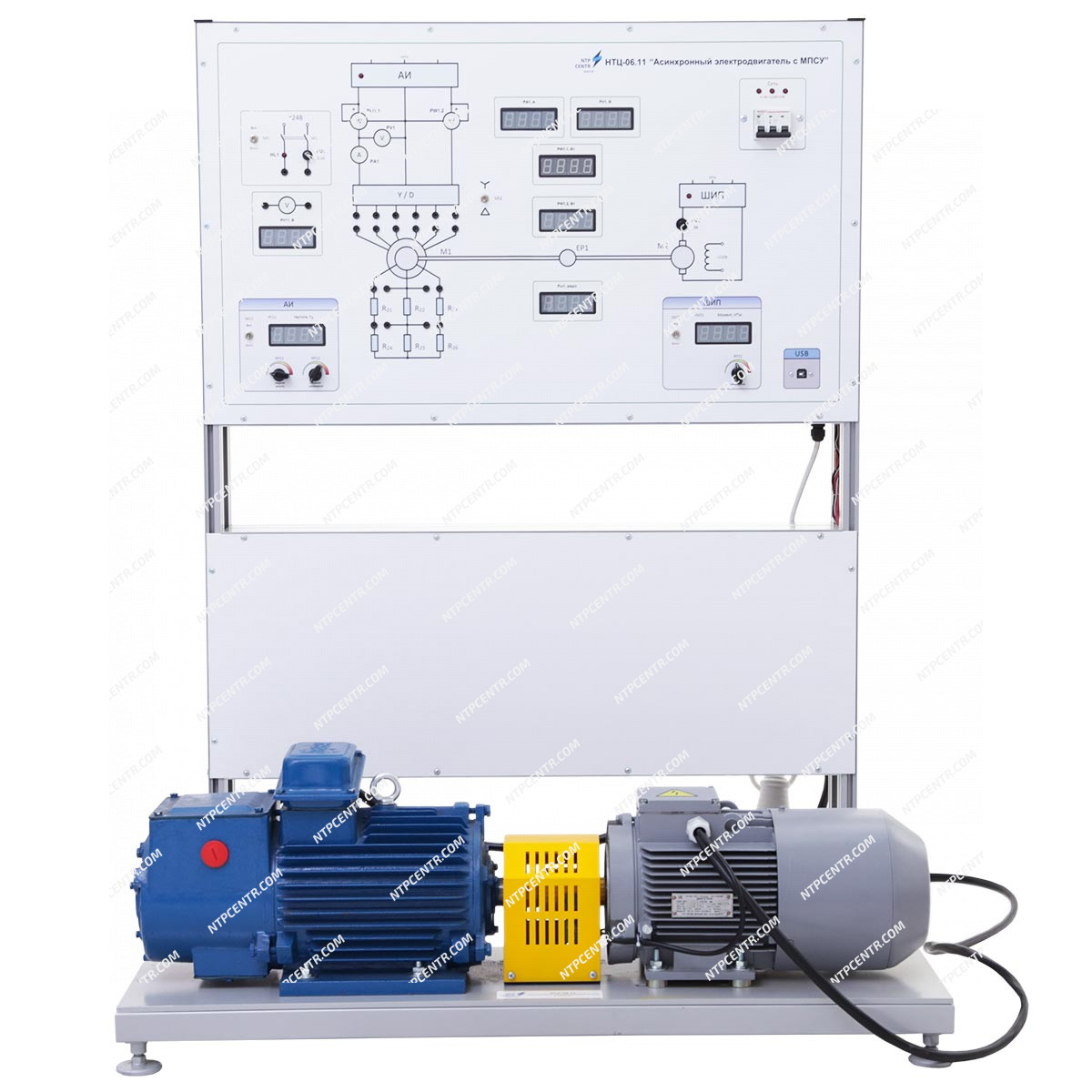

Стенд комплектуется электромашинным агрегатом на основе электродвигателей мощностью 100 Вт или 0,55 кВт.

В корпусе стенда размещены:

частотный преобразователь, предназначенный для формирования трехфазной сети переменного тока регулируемой частоты и напряжения;
модуль статической нагрузки в виде ШИП, предназначенного для управления двигателем постоянного тока;
измерительная система, предназначенная для измерения и отображения исследуемых параметров двигателя (ток, напряжение, электрическая мощность, скорость, механический момент).

На лицевой панели стенда размещены:

органы управления инвертором;
органы управления узлом статической нагрузки;
органы управления пуско-регулирующей аппаратуры;
индикаторы системы измерения;
коммутационные гнезда;
USB-разъем для подключения ПК.

К стенду прилагается:

комплект методической и технической документации, предназначенный для преподавательского состава;
программное обеспечение, позволяющее:
- изучить теоретический материал;
- выполнить эксперимент в режиме диалога с ПК согласно подробной инструкции, регистрируя свои наблюдения и измерения в соответствующих полях и таблицах программы. На основании полученных данных программой предусмотрено выполнение последующих расчетов и построение графиков (в зависимости от содержания лабораторной работы);
- сформировать итоговый отчет по лабораторной работе, сохраняемый в формате .doc.

Перечень выполняемых работ

Исследование естественных статических электромеханической и механической характеристик асинхронного двигателя.
Исследование искусственных (реостатных) статических электромеханических и механических характеристик асинхронного двигателя с фазным ротором.
Исследование искусственных статических электромеханических и механических характеристик асинхронного двигателя с фазным ротором при изменении питающего напряжения.
Исследование искусственных статических электромеханических и механических характеристик асинхронного двигателя с фазным ротором при изменении частоты питающего напряжения.
Определение параметров схемы замещения асинхронного двигателя с фазным ротором методом холостого хода и короткого замыкания.
Определение потерь мощности в установившемся режиме работы асинхронного электродвигателя (построение энергетической диаграммы).
Изучение схем соединения обмоток статора и ротора асинхронного двигателя с фазным ротором и опытное определение начала и конца фазных обмоток статора.
Исследование рабочих характеристик трёхфазного асинхронного двигателя с фазным ротором.
Исследование энергетических показателей нерегулируемого асинхронного электропривода (КПД и коэффициента мощности).
Исследование энергетических показателей регулируемого асинхронного электропривода (КПД и коэффициента мощности).

Технические характеристики

Питание		~50 Гц 220 В / 3~50 Гц 220 В 3P+PE+N (при питании от понижающего трансформатора 380/220 В)
Потребляемая мощность, не более		500 Вт / 1,5 кВт
Габаритные размеры стенда, не более
	ширина, мм	1025
	высота, мм	1455
	глубина, мм	600
Габаритные размеры машинного агрегата, не более
	длина, мм	400/980
	высота, мм	180/400
	ширина, мм	150/300
Вес стенда, кг, не более		75/108

Видео

Комплектность

учебный лабораторный стенд – 1 шт.;
комплект перемычек – 1 компл.;
кабель AM-BM USB 2.0 – 1 шт.;
сопроводительные материалы в электронном виде – 1 шт.;
паспорт – 1 шт.

Дополнительное оборудование (не входит в комплект поставки)

Необходимое дополнительное оборудование:

Трехфазный трансформатор ТСЗМ1-1,6 (для двигателей мощностью 0,55 кВт)
