НТЦ-09.31 “Система числового программного управления (ЧПУ) электромеханическими системами класса PCNC”
Br0.00
Учебный стенд предназначен для проведения лабораторных и практических работ по дисциплинам машиностроительного профиля.
- Описание
- Перечень выполняемых работ
- Технические характеристики
- Комплектность
- Дополнительное оборудование

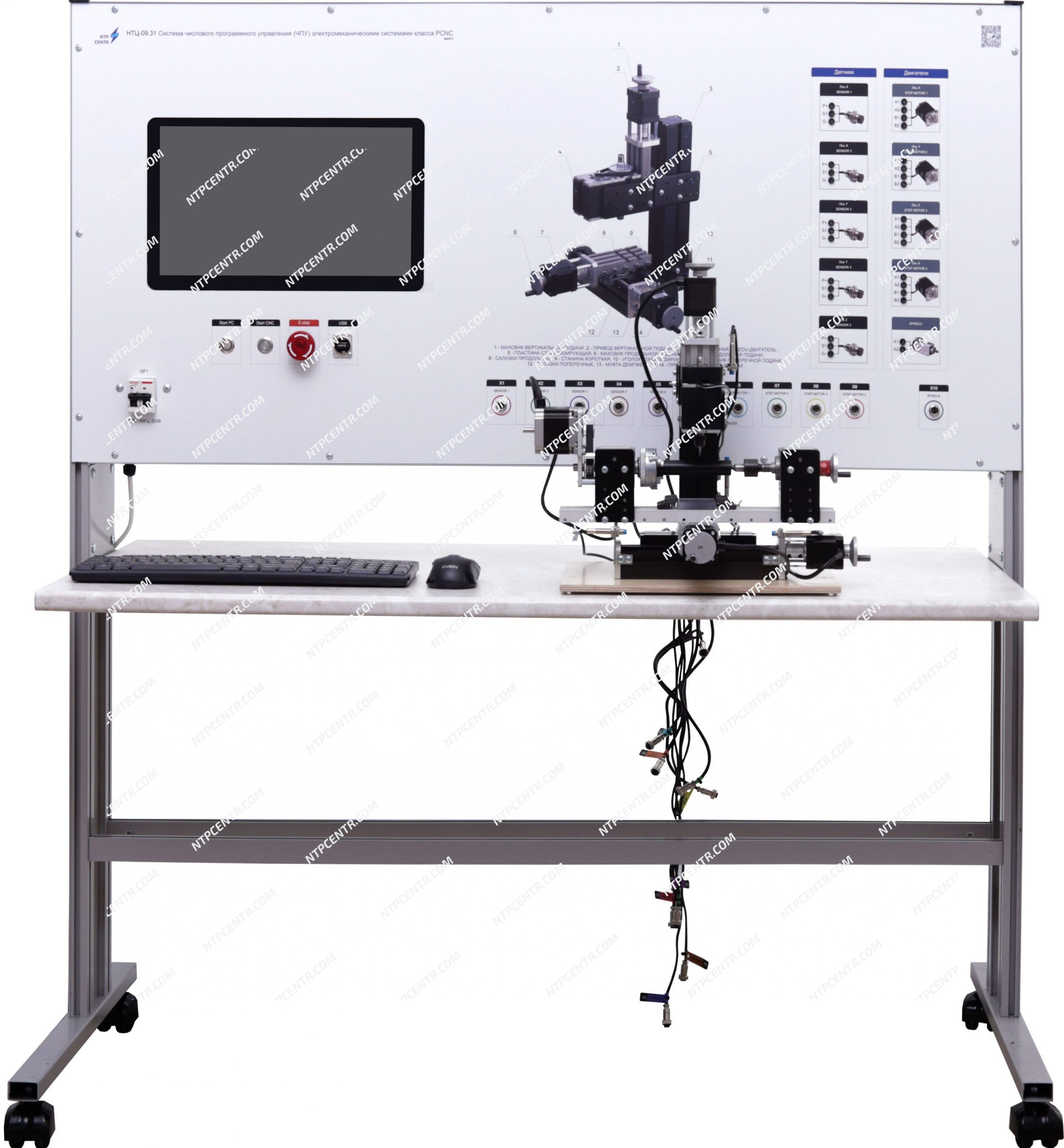

Стенд представляет собой корпус напольного исполнения, в котором установлены:
- ЭВМ с сенсорным управлением;
- блок контроллеров с шаговыми двигателями;
- широтно-импульсный модулятор для регулирования вращения шпинделя;
- блок подключения датчиков;
- блоки питания для установленного и подключаемого оборудования.
К подключаемому оборудованию относится сборный станок-конструктор оборудованный шаговыми двигателями, двигателем постоянного тока и индуктивными датчиками, монтируемыми на алюминиевую сборную станину, что позволяет создавать станки различной конфигурации: токарный, фрезерный, трехкоординатный горизонтально-фрезерный, трехкоординатный вертикально-фрезерный, вертикально-фрезерный с осью вращения А.
Комплект для сбора настольного оборудования включает:
- индуктивный датчик – 5 шт.;
- клавиатура – 1 шт.;
- мышь – 1 шт.;
- шаговый двигатель – 4 шт.;
- двигатель постоянного тока – 1 шт.;
- линейный модуль перемещения – 1 шт.;
- сборно-разборный крестовый стол – 1 шт.;
- задняя бабка – 1 шт.;
- патрон трехкулачковый – 1 шт.;
- патрон четырехкулачковый – 1 шт.;
- резцедержка с резцом и подкладками – 1 шт.
К стенду прилагается:
- комплект методической и технической документации, предназначенный для преподавательского состава;
- программное обеспечение для управления станком.
Перечень выполняемых работ
- Ознакомление со стендом. Изучение технической документации. Знакомство с G-кодом.
Токарный станок
- Изучение конструкции станка, сборка механической части.
- Настройка параметров. Изучение влияния параметров настройки на работу станка.
- Создание программы обработки заготовки в G-коде и выполнение её на станке.
Фрезерно-горизонтальный станок
- Изучение конструкции станка, сборка механической части.
- Настройка параметров. Изучение влияния параметров настройки на работу станка.
- Создание программы обработки заготовки в G-коде и выполнение её на станке.
Фрезерно-вертикальный станок
- Изучение конструкции станка, сборка механической части.
- Настройка параметров. Изучение влияния параметров настройки на работу станка.
- Создание программы обработки заготовки в G-коде и выполнение её на станке.
Фрезерный вертикальный станок с осью А
- Изучение конструкции станка, сборка механической части.
- Настройка параметров. Изучение влияния параметров настройки на работу станка.
- Создание программы обработки заготовки в G-коде и выполнение её на станке.
- Изучение режимов работы шаговых двигателей. Снятие характеристик осциллографом (поставляется отдельно)
- Изучение режимов работы ДПТ, регулирование широтно-импульсной модуляцией. Снятие характеристик осциллографом (поставляется отдельно)
- Настройка датчиков. Изучение назначения и мест их установки на станке.
Технические характеристики
| Питание | ~50 Гц 220 В (однофазная 220 В 50 Гц) | |
| Габаритные размеры стенда, не более | ||
| ширина, мм | 1400 | |
| высота, мм | 1470 | |
| глубина, мм | 600 | |
| Габаритные размеры настольного оборудования в собранном исполнении, не более | ||
| ширина, мм | 500 | |
| высота, мм | 350 | |
| глубина, мм | 300 | |
| Вес стенда, кг, не более | 70 | |
Комплектность
- учебный лабораторный стенд – 1 шт.;
- паспорт – 1 шт.;
- сопроводительные материалы в электронном виде – 1 шт.
