НТЦ-09.17 “Промышленный программируемый логический контроллер”

• Изучение ПЛК Siemens S7-1200:
  • изучение технических характеристик контроллера;
  • изучение системы команд;
  • изучение основ программирования контроллера;
  • разработка программ управления.
• Программирование контроллера и проверка исполнения программы:
  • применение таймеров;
  • применение счетчиков.
• Изучение панели оператора.
• Реализация алгоритмов автоматического управления объектов автоматизации.

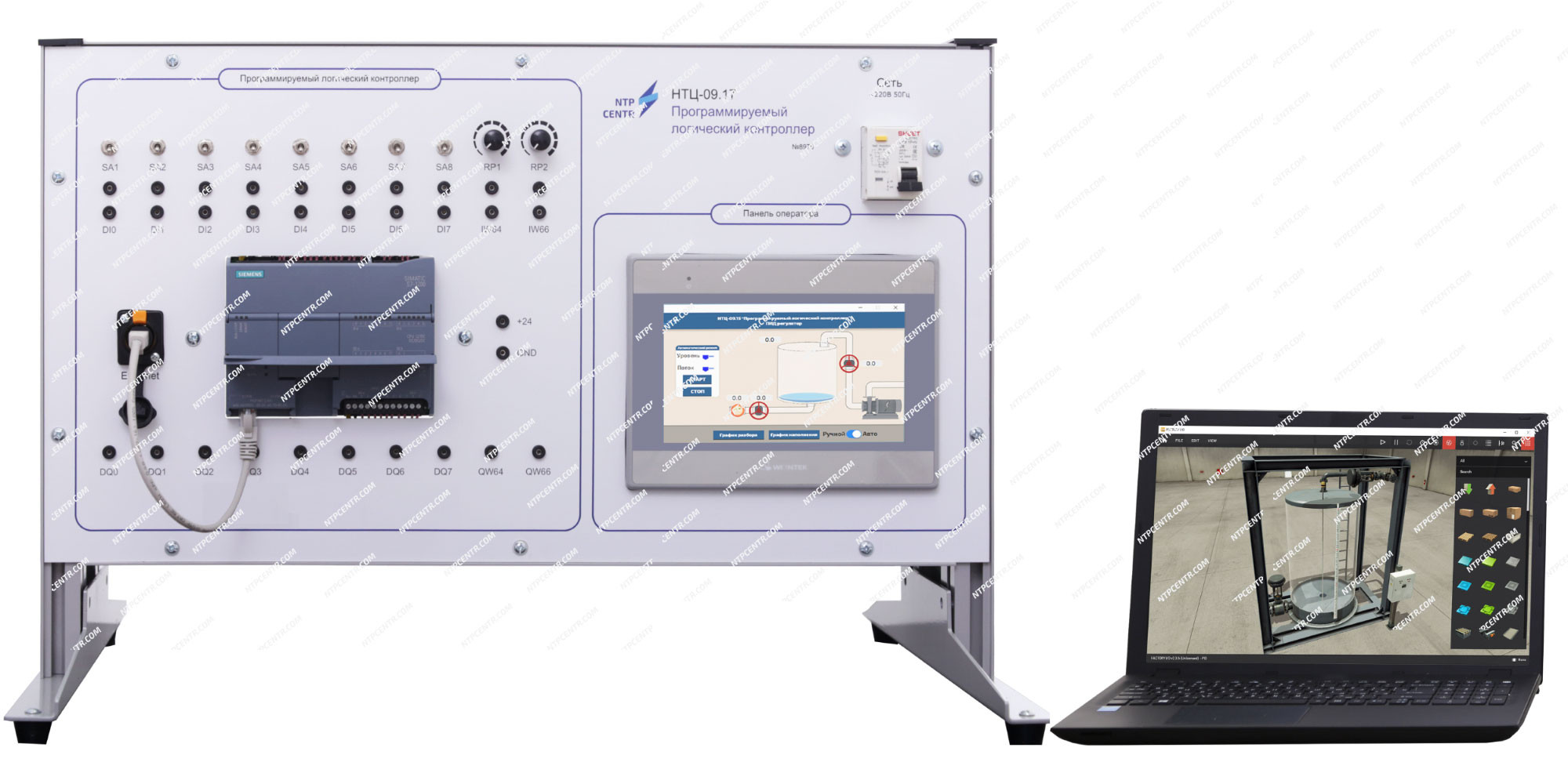

Конструктивно стенд состоит из корпуса, в который установлена часть электрооборудования и лицевая панель.

На лицевой панели стенда размещены:

• элементы управления (тумблеры, переменные резисторы);
• гнёзда для подключения соединительных проводов;
• Ethernet-разъём.

Функционально лицевая панель стенда разбита на два участка:

• участок с ПЛК Siemens S7-1200, в центральной части которого смонтирован логический контроллер. В нижней части данного участка расположено 8 дискретных выводов, 2 аналоговых выхода, а также разъемы DB-25 и DB-15 для подключения внешних объектов управления. В верхней находятся 8 дискретных входов с расположенными над ними тумблерами задания сигнала и 2 аналоговых входа, подача сигналов на которые осуществляется с помощью двух переменных резисторов.
• участок с панелью оператора WIENTEK MT8071IE. На панели оператора отображаются органы управлением виртуальным объектом, упрощенная схема техпроцесса и его параметры, а также происходит упрощенная визуализация процесса управления. Коммуникация между логическим контроллером и панелью оператора осуществляется посредством Ethernet.

Симуляция исполнительных элементов технологических объектов, управляемых ПЛК, производится в виртуальной среде FACTORY I/O. Стенд поставляется с 6 различными виртуальными моделями техпроцессов.
