НТЦ-09.14.2 “ПИД-регулятор температуры”

Br0.00

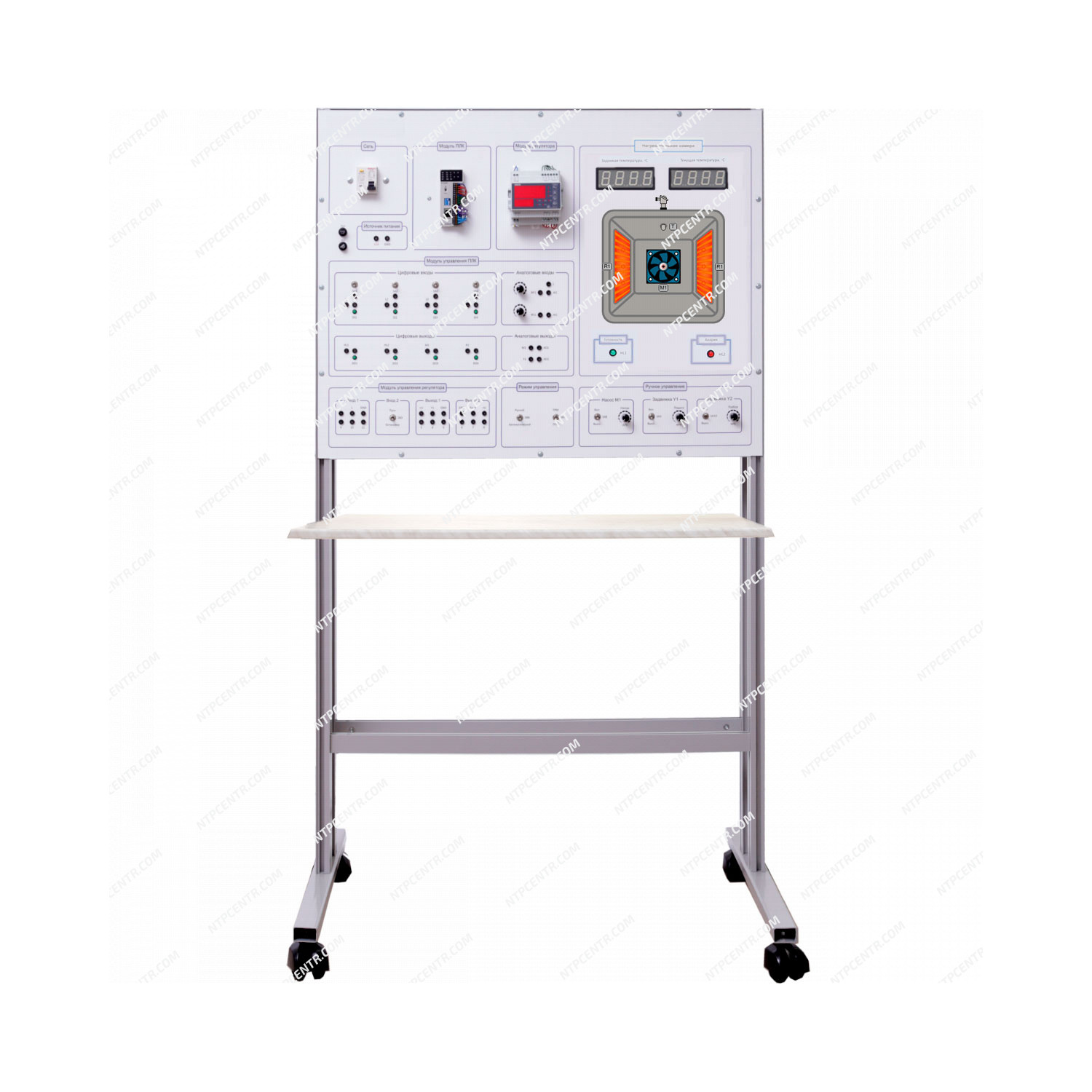

Учебный лабораторный стенд предназначен для изучения пропорционально-интегрально-дифференциального регулятора и вариантов его применения в промышленности при построении автоматизированных систем управления.

Категория: Автоматизация, автоматика и системы управления

В стенде осуществляется управления величиной температуры в модели печи. Контроль заданного значения температуры осуществляется при помощи ПЛК и регуляторов. Изменение состояния модели печи отображается при помощи светодиодной и цифровой индикации. Управление объектом исследования производится как в автоматическом режиме, так и в ручном. Регулирование величины температуры в объекте управления осуществляется при помощи нагревателя и вентилятора.

Показатели состояния объекта управления выводятся на дисплей ПЛК, который управляет работой нагревателя, вентилятора и сигнализацией.

В стенде предусмотрены варианты задания величины возмущающего воздействия.

К стенду прилагается:

комплект методической и технической документации, предназначенный для преподавательского состава;
программное обеспечение.

Перечень выполняемых работ

Изучение технических характеристик ПЛК ОВЕН.
Изучение среды программирования CodeSys.
Изучение языков программирования LAD и FBD.
Изучение вариантов программирования ПЛК на примере объекта автоматизации (технологической емкости).

Технические характеристики

Питание		220 В, 50 Гц
Потребляемая мощность, кВт, не более		0,60
Габаритные размеры стенда, не более
	ширина, мм	800
	высота, мм	600
	глубина, мм	250
Вес стенда, кг, не более		15

Комплектность

учебный лабораторный стенд – 1 шт.;
кабель AM-BM USB 2.0 – 1 шт.;
комплект перемычек – 1 компл.;
паспорт – 1 шт.;
сопроводительные материалы в электронном виде – 1 шт.

Дополнительное оборудование (не входит в комплект поставки)

Необходимое дополнительное оборудование:

Персональный компьютер или ноутбук
