НТЦ-09.14.1 “ПИД-регулятор уровня”

Учебный лабораторный стенд (далее регулятор уровня) предназначен для использования в качестве учебного оборудования в высших и средних специальных учебных заведениях при проведении лабораторно-практических занятий.

Регулятор уровня предназначен для изучения ПИД-регулятора и вариантов его применения при построении автоматизированных систем управления. Объектом управления выступает модель технологической емкости.

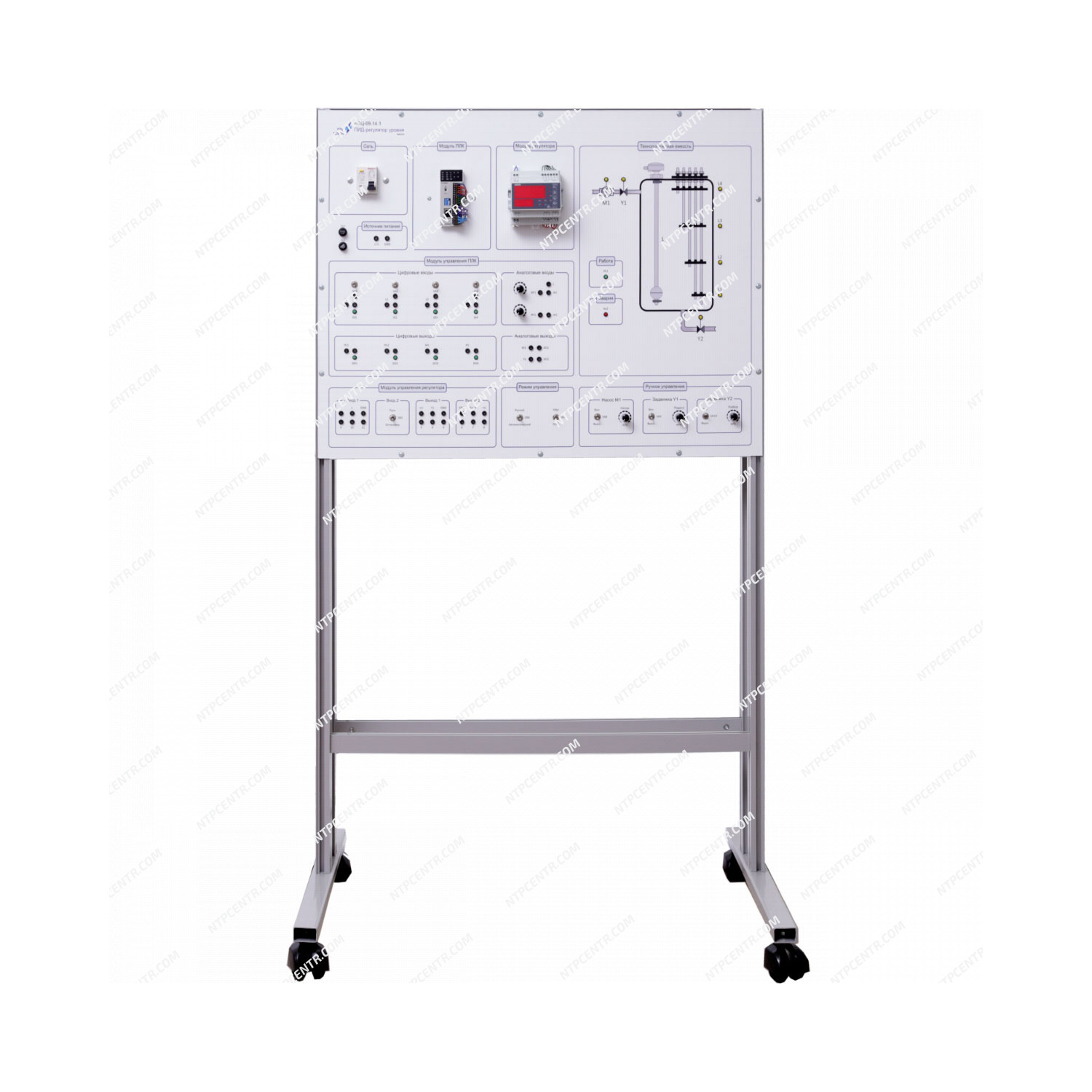

На лицевой панели стенда расположены: модель технологической установки, ПЛК, регулятор задвижек и пульт управления.

Имитация контроля заданного значения уровня жидкости осуществляется по аналогии с принципом работы дискретного кондукторного датчика уровня, имитация текущего значения уровня жидкости – с аналоговым плавающим датчиком. Оба датчика подключены к ПИД-регулятору. Изменение состояния технологической емкости отображается при помощи светодиодной индикации. Управление объектом исследования производится как в автоматическом, так и в ручном режимах. Регулирование пропускной способности выпускной магистрали осуществляется регулятором задвижек или имитатором задвижки. Регулирование пропускной способности впускной магистрали осуществляется путем изменения скорости вращения подающего насоса и имитатором задвижки.

Показатели состояния технологической емкости выводятся на дисплей ПЛК, который управляет работой регулятора уровня. Предусмотрены варианты ввода различных неисправностей в объект управления и задание возмущающего воздействия. Регулятор уровня подключается к ПК посредствам интерфейса USB.

К  стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.
