НТЦ-09.12.1 “Автоматизация производственных процессов и автоматика”
Br0.00
Учебный лабораторный стенд предназначен для проведения лабораторных занятий в учреждениях высшего, среднего специального и профессионально-технического образования.
- Описание
- Перечень выполняемых работ
- Технические характеристики
- Комплектность
- Дополнительное оборудование (не входит в комплект поставки)
Стенд позволяет исследовать характеристики отдельных элементов автоматических устройств, а также систем автоматического регулирования, в том числе подчиненных и следящих систем на базе сельсинов и потенциометров.
Кроме того, на стенде предусмотрено изучение программируемых логических устройств управления на базе программируемого логического контроллера (ПЛК) «Mitsubishi Electric ALPHA-2», системы автоматического регулирования технологических параметров и электроприводов.

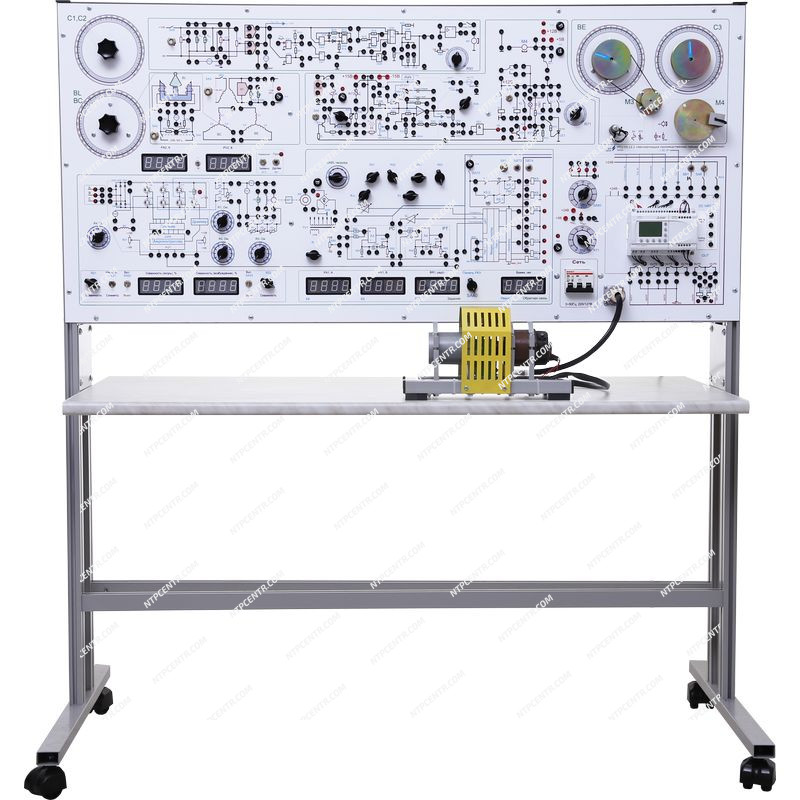

Конструктивно стенд состоит из корпуса, в который установлена часть электрооборудования, электронные платы, лицевая панель и столешница интегрированного рабочего стола. К стенду присоединяется электромашинный агрегат.
В корпусе стенда размещено следующее оборудование:
- система питания;
- операционные усилители;
- генератор сигналов прямоугольной формы;
- блок нагрузочных резисторов;
- блок реле;
- широтно-импульсный преобразователь (ШИП).
- блок измерений (цифровые приборы на панели);
- блок релейно-контакторного управления (реостатный пуск ДПТ в три ступени в функции: тока, ЭДС, скорости или времени, динамическое торможение, торможение противовключением);
- аналоговые регуляторы предназначены для исследования замкнутых систем (одноконтурной стабилизации тока, скорости или положения и системы подчиненного регулирования);
- резисторы цепи якоря;
- резистор динамического торможения;
- силовые пускатели.
На лицевой панели размещены исследуемые объекты:
- программируемый логический контроллер (ПЛК);
- сельсины (2 шт.);
- потенциометрические датчики;
- исполнительные двигатели постоянного тока (2 шт.);
- нагревательный элемент с термосопротивлением;
- оптопара.
Электромашинный агрегат представляет собой раму, на которой установлены:
- двигатель постоянного тока с параллельным возбуждением;
- асинхронный трехфазный двигатель;
- импульсный датчик положения (скорости).
Микропроцессорное управление блоком РКУ позволяет измерять параметры системы и строить графики пуска/торможения без использования ПК.
К стенду прилагается:
- комплект методической и технической документации, предназначенный для преподавательского состава;
- программное обеспечение ПЛК.
Перечень выполняемых работ
- Изучение схем на основе операционного усилителя.
- Исследование сельсинов, работающих в индикаторном и трансформаторном режимах.
- Исследование потенциометрических измерительных преобразователей.
- Исследование индуктивных и индукционных измерительных преобразователей.
- Исследование следящей системы на потенциометрах.
- Исследование следящей системы на сельсинах.
- Релейные электрические схемы.
- Определение сигналов в типовых функциональных узлах техники автоматики.
- Аналоговое измерение температуры и угла.
- Управление на основе температурной зависимости.
- Оптопара и ее применение в системах автоматизации.
- Переключающий усилитель.
- Сравнение свойств транзистора и тиристора.
- Исследование реверсивного широтно-импульсного преобразователя на IGBT-транзисторах.
- Исследование схем автоматизированного пуска двигателя постоянного тока.
- Исследование схем автоматизированного торможения двигателя постоянного тока.
- Исследование одноконтурной системы автоматического управления (САУ) стабилизации скорости ДПТ с регулятором скорости.
- Исследование двухконтурной САУ стабилизации скорости ДПТ с регулятором скорости и тока.
- Исследование одноконтурной САУ стабилизации положения ДПТ с регулятором положения.
- Исследование двухконтурной САУ стабилизации положения ДПТ с регуляторами положения и скорости.
- Исследование трехконтурной САУ стабилизации положения ДПТ с регуляторами положения, скорости и тока.
- Исследование скоростных и механических характеристик двигателя постоянного тока независимого возбуждения (ДПТ НВ) в разомкнутой системе.
- Исследование скоростных и механических характеристик ДПТ НВ в замкнутой САР.
- Исследование импульсного датчика положения.
- Составление программ для программируемого логического контроллера (ПЛК) Mitsubishi Electric ALPHA-2 с помощью среды программирования AL-PCS/WIN-EU на ПК. Запись программ в память ПЛК.
- Исследование схем автоматизации с применением ПЛК Mitsubishi Electric ALPHA-2.
- Реализация регуляторов САР на операционных усилителях.
Технические характеристики
| Питание | 3~50 Гц 220 В 3P+PE+N (трехфазная пятипроводная с рабочим нулевым и заземляющим проводниками с линейным напряжением 220 В и частотой 50 Гц) |
| Потребляемая мощность, кВт, не более | 0,5 |
| Габаритные размеры стенда, не более | |
| ширина, мм | 1310 |
| высота, мм | 1470 |
| глубина, мм | 610 |
| Вес стенда, кг, не более | 85 |
| Габаритные размеры настольной версии стенда, не более | |
| ширина, мм | 1310 |
| высота, мм | 680 |
| глубина, мм | 600 |
| Вес стенда, кг, не более | 65 |
Комплектность
- учебный лабораторный стенд – 1 шт.;
- электромашинный агрегат – 1 шт.;
- соединительные перемычки и кабели – 1 компл.;
- паспорт – 1 шт.;
- cопроводительные материалы в электронном виде – 1 шт.
