НТЦ-09.11 “Основы автоматизации”
Br0.00
Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу “Автоматизация” в учреждениях высшего, среднего специального и профессионально-технического образования.
- Описание
- Перечень выполняемых работ
- Технические характеристики
- Комплектность
- Дополнительное оборудование (не входит в комплект поставки)

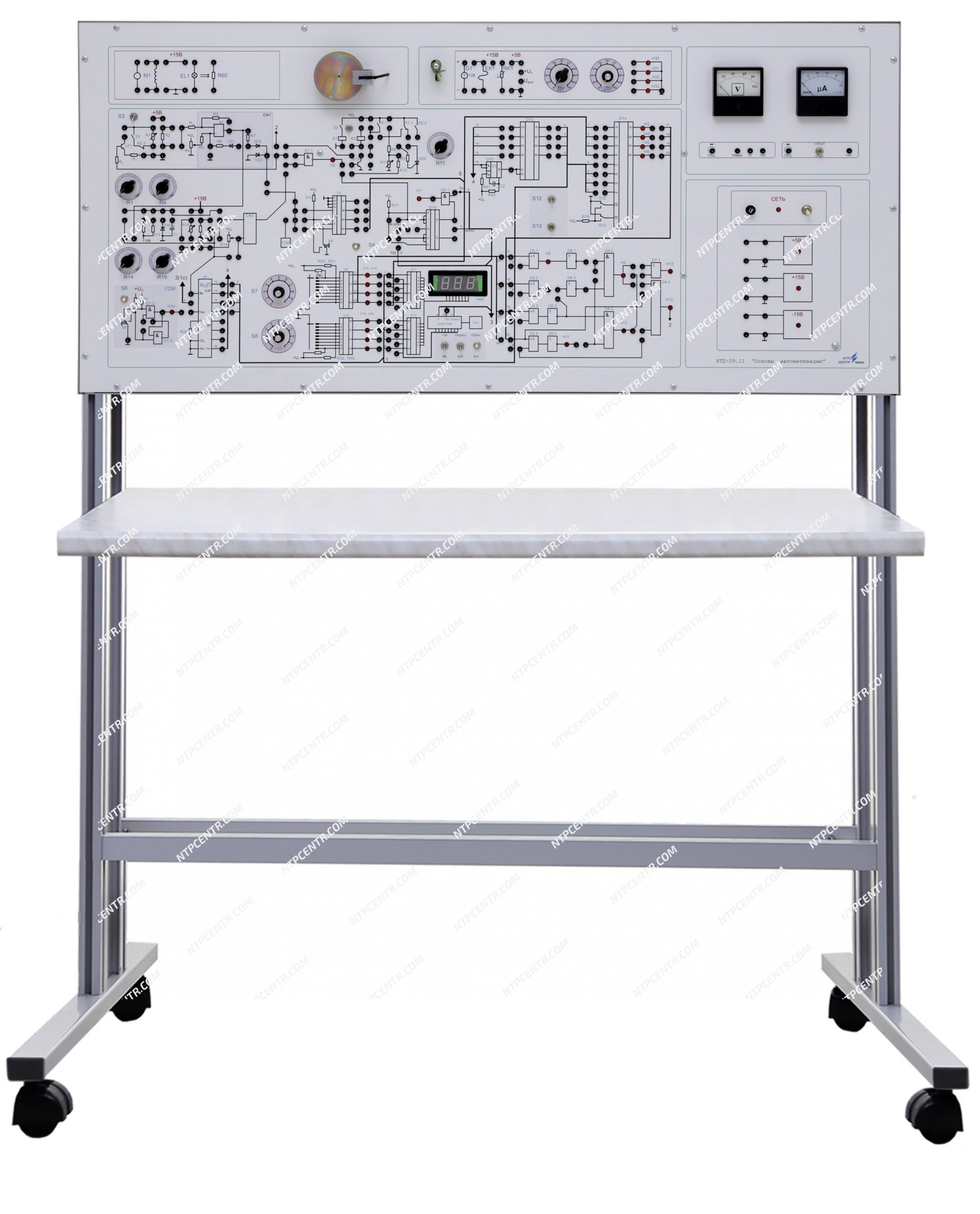

Конструктивно стенд состоит из корпуса, в который установлено электрооборудование, электронные платы, лицевая панель и столешница интегрированного рабочего стола.
В корпусе стенда размещены:
- блок питания ±15 В (ток 1 А), +5 В (ток 1 А);
- плата аналоговых элементов;
- плата секундомера;
- плата логических элементов;
- плата встроенного цифрового осциллографа.
На лицевой панели стенда изображены электрические схемы объектов исследования. Все схемы, изображенные на панели, разбиты на группы в соответствии с тематикой проводимых лабораторных работ.
На панели стенда установлены:
- коммутационные гнёзда;
- коммутационная аппаратура;
- органы управления, позволяющие изменять параметры элементов при проведении лабораторной работы;
- стрелочные приборы:
- амперметр постоянного тока (предел измерения 0,1/25/250 мА, класс точности 1,5) – 1 шт.;
- вольтметр постоянного тока (предел измерения 1/10 В, класс точности 1,5) – 1 шт.;
- выводы блоков питания +5 В, ±15 В;
- индикаторы наличия напряжения на выходах;
- двигатель постоянного тока с возбуждением от постоянного магнита с оптоэлектронным датчиком;
- нагревательный элемент в виде проволочного резистора, с закрепленным на нем терморезистором.
Функционально лицевая панель разбита на пять блоков:
- Блок питания. В этом блоке расположен сетевой выключатель со светодиодной индикацией наличия напряжения, выводы постоянных напряжений +5 В, ±15 В.
- Блок стрелочных измерительных приборов, предназначенный для проведения измерений на стенде.
- Блок электродвигателя и оптопары.
- Блок терморезистора, аналогового и цифрового датчиков угла.
- Блок для исследования схем цифровой и аналоговой техники. Блок позволяет исследовать работу транзистора в ключевом режиме, тиристор, релейные схемы, компаратор, шифратор, дешифратор, счетчик, базовые логические элементы, RS-триггер, JK-триггер, полусумматор, схему сравнения, мультиплексор, демультиплексор, ЦАП, микросхему памяти.
Для проведения лабораторной работы необходимо собрать схему объекта исследования с помощью унифицированных перемычек, которые позволяют представить схему в наглядном виде.
Измерения производятся с помощью стрелочных измерительных приборов (амперметра и вольтметра) и встроенного цифрового осциллографа.
К стенду прилагается:
- комплект методической и технической документации, предназначенный для преподавательского состава;
- программное обеспечение.
Перечень выполняемых работ
- Электрические цепи в релейной схеме.
- Рассмотрение потенциалов.
- Определение потенциалов функциональных узлов.
- Определение сигналов в типовых функциональных узлах техники автоматизации.
- Путь прохождения сигнала в устройстве пожарной сигнализации.
- Кодирование двоичным кодом.
- Аналогово–цифровое преобразование.
- Переключающий усилитель.
- Разомкнутое и замкнутое управление.
- Управление на основе температурной зависимости.
- Свойства сигналов принципиальных схем.
- Сравнение свойств сигналов транзистора и тиристора.
- Оптопара.
- Свойства сигналов логических элементов.
- Схемы блока сравнения.
- Использование триггера для сигнализации предельных значений.
- Применение интегральных микросхем.
- Аналоговое измерение температуры и угла.
- Определение двоичных состояний.
- Аналоговое измерение температуры и преобразование результатов измерения в цифровой сигнал.
- Абсолютно-цифровое определение измеряемых величин.
- Инкрементально-цифровое определение измеряемых величин.
- Запоминание цифровой информации.
- Полусумматор как комбинационная система.
- Мультиплексор и демультиплексор.
- Цифровое регулирование температуры.
- Программирование двигателя.
Технические характеристики
| Питание | 1~220 В, 50 Гц |
| Потребляемая мощность, кВт, не более | 0,15 |
| Габаритные размеры стенда, не более | |
| ширина, мм | 1310 |
| высота, мм | 1470 |
| глубина, мм | 610 |
| Вес стенда, кг, не более | 57 |
| Габаритные размеры настольной версии стенда, не более | |
| ширина, мм | 1310 |
| высота, мм | 680 |
| глубина, мм | 600 |
| Вес стенда, кг, не более | 45 |
Комплектность
- учебный лабораторный стенд – 1 шт.;
- паспорт – 1 шт.;
- сопроводительные материалы в электронном виде – 1 шт.;
- комплект перемычек – 1 компл.
