НТЦ-07.36 “Сервопривод”

Br0.00

Учебный лабораторный стенд предназначен для получения практических навыков по построению системы управления серводвигателем, разработке и отладке заданных алгоритмов движения исполнительного органа, по регулировке скорости и управлению вращающим моментом серводвигателя.

Категория: Электропривод и преобразовательная техника

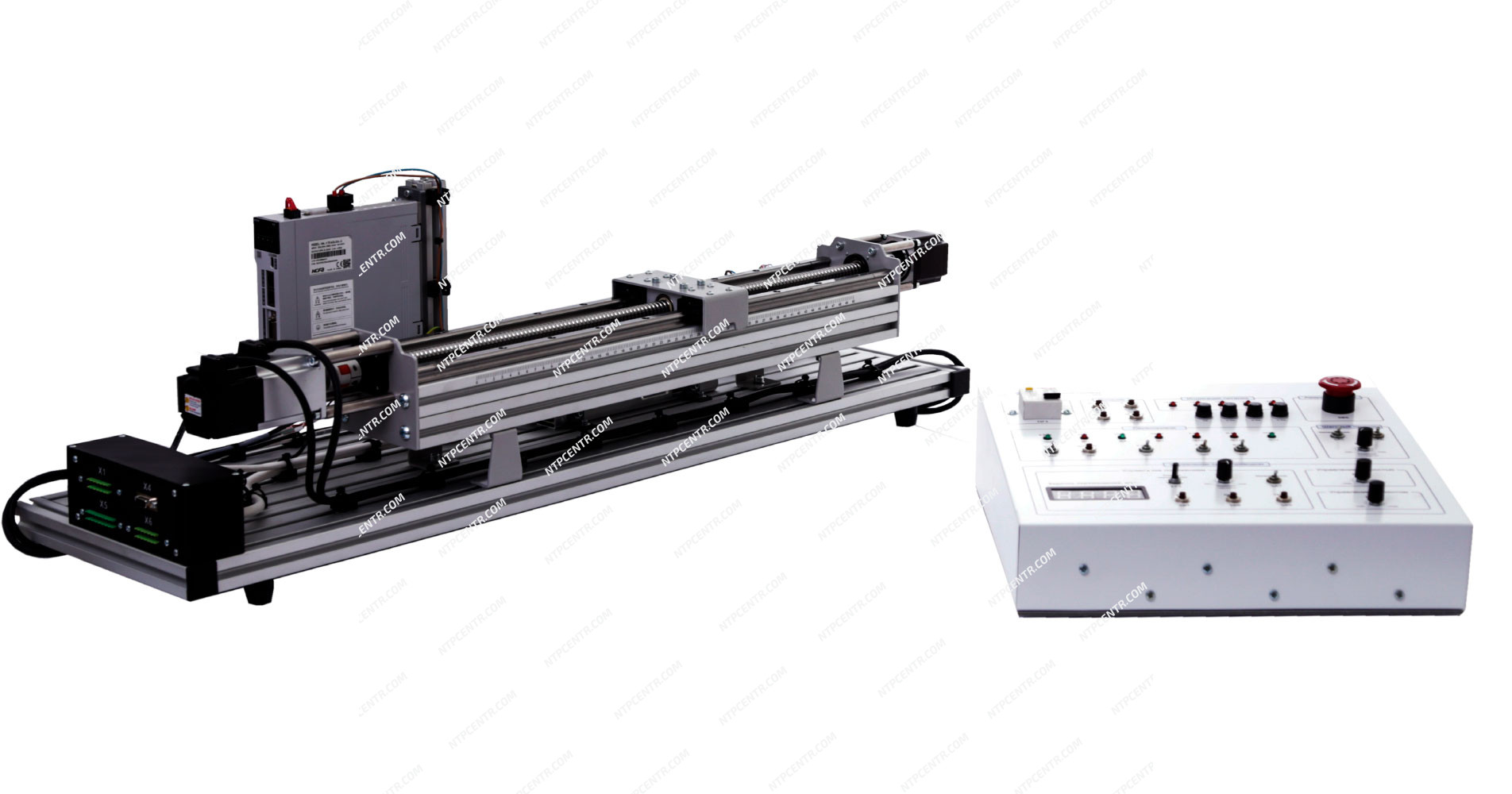

Стенд выполнен в виде настольной конструкции, на профильной плите которой закреплены:

сервоусилитель;
серводвигатель переменного тока;
настольный блок питания;
драйвер шагового двигателя;
шаговый двигатель;
линейный модуль перемещения с концевыми выключателями.

Лабораторный стенд позволяет:

научиться правильно и безопасно вводить сервопривод в эксплуатацию;
проводить отработку заданного алгоритма движения;
изменять скорость и ускорение в системе, производить регулировку скорости;
определять начальное положение для движения;
управлять величиной вращающего момента серводвигателя.

К стенду прилагается:

комплект методической и технической документации, предназначенный для преподавательского состава;
программное обеспечение.

Перечень выполняемых работ

Изучение состава и основных компонентов сервопривода.
Исследование характеристик сервопривода.
Изучение сервопривода в режиме отработки заданной скорости.
Исследование сервопривода в режиме отработки заданного момента.
Исследование сервопривода в режиме отработки заданного перемещения.

Технические характеристики

Сеть		~50 Гц 220 В 1P+N+PE (однофазная с защитным проводником 220 В, 50 Гц)
Потребляемая мощность, Вт, не более		500
Габаритные размеры стенда, не более
	ширина, мм	900
	высота, мм	250
	глубина, мм	300
Вес стенда, кг, не более		30

Комплектность

учебный лабораторный стенд – 1 шт.;
паспорт – 1 шт.;
сопроводительные материалы в электронном виде – 1 шт.;
АМ-ВМ USB 2.0 кабель – 1 шт.

Дополнительное оборудование (не входит в комплект поставки)

Необходимое дополнительное оборудование:

Персональный компьютер или ноутбук
