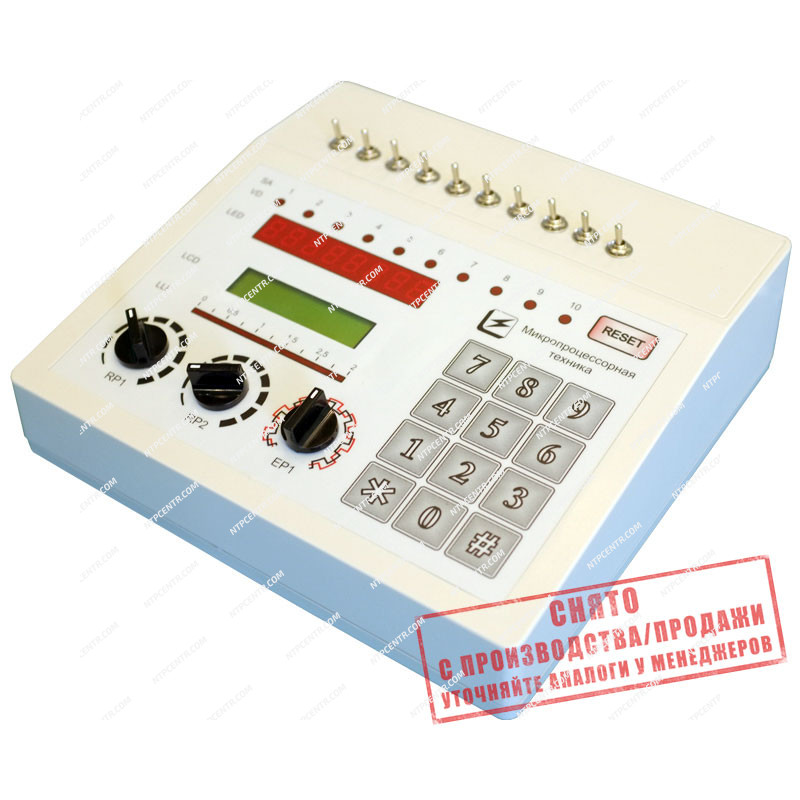

НТЦ-02.31.2 “Микропроцессорная техника PIC”
Br0.00
Учебный лабораторный стенд предназначен для изучения основ программирования микроконтроллера и организации его взаимодействия с периферийными устройствами.
- Описание
- Перечень выполняемых работ
- Технические характеристики
- Комплектность
- Дополнительное оборудование (не входит в комплект поставки)
Стенд реализован на базе современного цифрового сигнального контроллера DSPIC33FJ32MC204 и позволяет изучить его следующие отличительные особенности:
- переназначаемые контакты (remappable pins);
- периферийные модули (UART, ADC);
- внутренний генератор, watchdog-таймер (System Management);
- электрически перепрограммируемую память (On-Chip Flash);
- внутрисхемное программирование и отладку (In-Circuit Debug).
Для изучения микроконтроллера стенд содержит следующий набор периферийных компонентов:
- дискретные входы/выходы;
- аналоговые входы/выходы;
- модуль светодиодной индикации;
- модуль ЖК-индикации;
- матричную клавиатуру;
- модуль последовательного интерфейса.
Программирование контроллера может осуществляться на языке программирования Ассемблер и на языках верхнего уровня (С / С++). Используемая среда – MPLab.
Реализована возможность изучения способа регулирования выходной мощности с помощью принципа широтно-импульсной модуляции (PWM), а так же вывода полученных управляющих сигналов на внешние устройства для управления различными исполнительными механизмами.
К стенду прилагается:
- комплект методической и технической документации, предназначенный для преподавательского состава;
- программное обеспечение.
Перечень выполняемых работ
- Изучение работы учебного лабораторного стенда.
- Изучение системы команд и основ работы микроконтроллера семейства dsPIC33.
- Изучение системы программирования микроконтроллеров dsPIC33 с помощью языка программирования Ассемблер.
- Изучение системы программирования микроконтроллеров dsPIC33 с помощью языка программирования Cи.
- Изучение устройств ввода-вывода дискретных сигналов в микропроцессорных системах управления.
- Реализация дополнительных портов ввода-вывода дискретных сигналов в микропроцессорных системах управления.
- Изучение системы прерываний микроконтроллера.
- Реализация временных функций в микропроцессорных системах управления.
- Исследование устройства динамической индикации.
- Исследование ввода информации при помощи клавиатуры.
- Исследование устройства матричной жидкокристаллической индикации.
- Исследование средств ввода аналоговой информации в микроконтроллер.
- Исследование работы энергонезависимой памяти и интерфейса I2C.
- Исследование средств вывода аналоговой информации.
- Исследование технологии переназначаемых контактов и средств ввода квадратурного сигнала в микроконтроллер.
- Исследование интерфейса RS232.
Технические характеристики
| Питание | 1~220 В, 50 Гц | |
| Потребляемая мощность, кВт, не более | 0,1 | |
| Габаритные размеры стенда, не более | ||
| ширина, мм | 230 | |
| высота, мм | 80 | |
| глубина, мм | 220 | |
| Вес стенда, кг, не более | 3 | |
Комплектность
- учебный лабораторный стенд – 1 шт.;
- сопроводительные материалы в электронном виде – 1 шт.;
- паспорт – 1 шт.;
- кабель AM-BM USB 2.0 – 2 шт.
