НТЦ-08.01 “Кабина электромонтажная”

Br0.00

Учебный стенд «Кабина электромонтажная» предназначен для приобретения практических навыков выполнения монтажа элементов электропроводки и кабеленесущих систем, осветительных приборов, учетно-распределительных щитов, элементов защиты и автоматики технологических механизмов, а также выполнения диагностики электроустановки и локализации неисправностей, введенных в учебную монтажную схему.


Категории: ,
Стенд представляет собой учебный комплекс, состоящий из кабины, в которой монтируется электрооборудование, монтажного комплекта и всех инструментов, используемых при монтаже электрических схем.

Учебный стенд позволяет производить подготовку по следующим разделам:

  • Монтаж электрооборудования промышленных и жилых зданий с использованием современных технологий:
    • монтаж кабеленесущих систем (трубы, кабельные короба, лотки);
    • модключение и разводка кабельно-проводниковых линий;
    • монтаж осветительных приборов;
    • монтаж учетно-распределительно щита.
  • Программирование логического программируемого реле (ONI).
  • Пуско-наладочные работы.
  • Поиск и локализация неисправностей.

Кабина может использоваться для подготовки к конкурсам профессионального мастерства по системе WORLDSKILLS по компетенции «Электромонтаж».

Для освещения рабочего места используется светодиодный светильник.

В состав учебного стенда входят:

  1. Электромонтажная кабина:

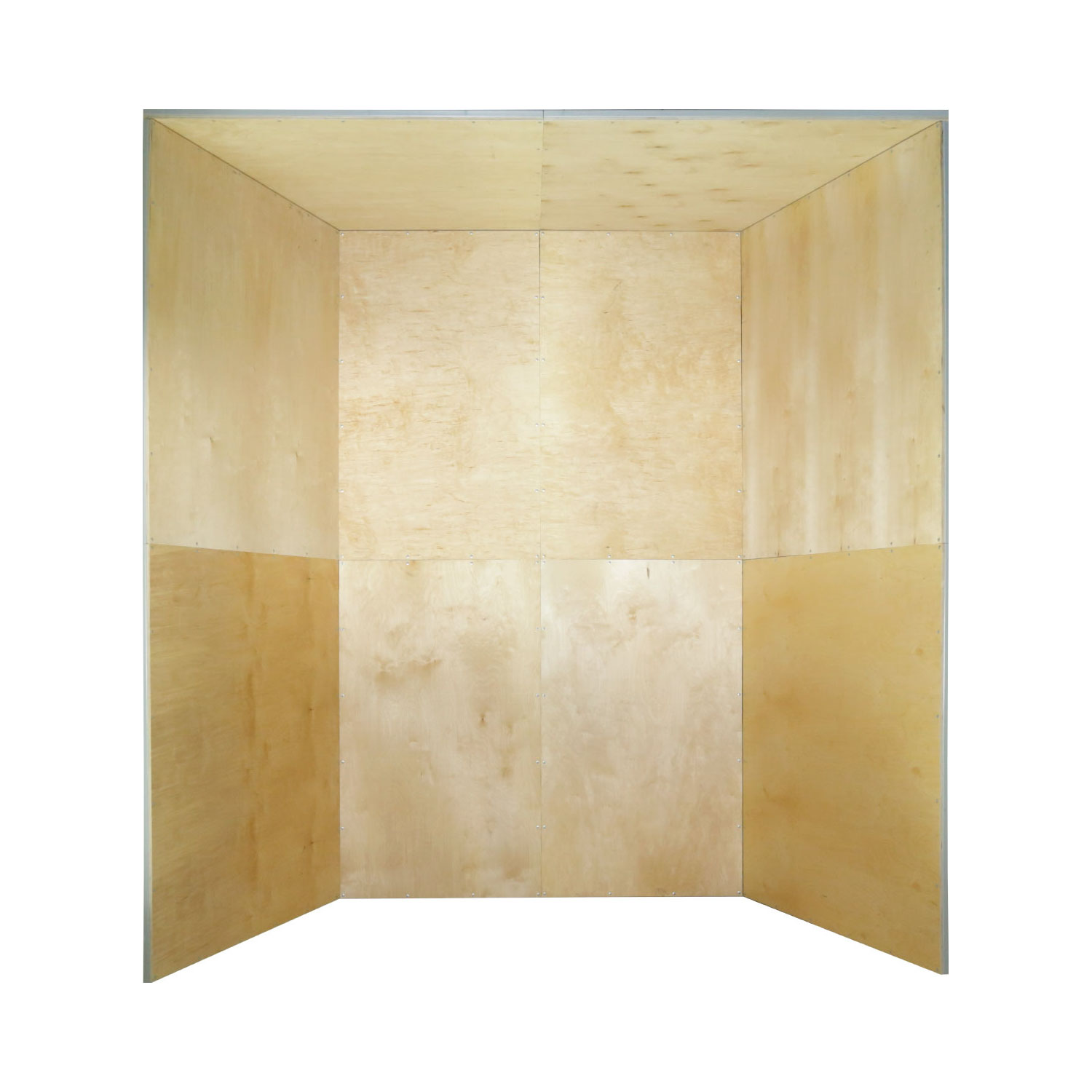

    • Рама для электромонтажных работ (представляет собой сборный каркас из металлического профиля с закрепленными на нем листами фанеры).
    • Шкаф распределительный навесной ЩРн-2×48з-1 У2 IP54 PRO.
    • Набор электрических аппаратов для выполнения электромонтажных работ:
      • Автоматический выключатель ВА47-29 2Р 6А 4,5кА х-ка В (2 шт.);
      • Автоматический выключатель дифференциального тока АВДТ32М С20 30мА (2 шт.);
      • Контактор КМИ-23211 32А 230В/АС3 1НЗ (2 шт.);
      • Реле РТИ-2355 электротепловое 28-36А (2 шт.);
      • Кабель питания 380В с вилкой ССИ-015.
      • Удлинитель кабеля питания 380В (розетка ССИ-215 – вилка ССИ-015), длина 5м.
  2. Комплект инструмента электромонтажника:
    • Набор электромонтажника – 1 шт.:
      • изолированные пассатижи 180 мм;
      • изолированные бокорезы усиленные 180 мм;
      • изолированные длинногубцы 160 мм;
      • отвертка: шлиц 3х75;
      • отвертка: шлиц 4х100;
      • отвертка: шлиц 5.5х125;
      • отвертка: PH1x100;
      • отвертка: PH2x100;
      • отвертка-индикатор;
      • стриппер;
      • нож монтерский изолированный;
      • клещи переставные диэлектрические 250 мм;
      • мультиметр.
    • Стремянка – 1 шт.
    • Угловая поворотная стусло-пила – 1 шт.
    • Набор STAYER MASTER ТECHNO 25084-H43 – 1 шт.
    • Аккумуляторная дрель-шуруповерт – 1 шт.
    • Молоток 200 г – 1 шт.
    • Уровень 600 мм – 1 шт.
    • Набор бит для шуруповёрта – 1 шт.
    • Набор сверл по металлу (Д=1-10 мм) – 1 шт.
    • Ножовка по металлу – 1 шт.
    • Набор напильников по металлу 200 мм – 1 шт.
    • Измеритель сопротивления изоляции – 1 шт.
    • Рулетка 3 м – 1 шт.
    • Карандаш – 1 шт.
    • Электронный угломер – 1 шт.
    • Пресс-клещи ПКВк-10 (КВТ) – 1 шт.
    • Болторез – 1 шт.
    • Съемник изоляции кабелей 8-28мм – 1 шт.
  3. Набор расходных материалов и электроустановочных изделий для электромонтажных работ:
    Наименование Ед. Изм. Кол-во
    Вилка стационарная ССИ-515 16А-6ч/200/346-240/415В 3Р+РЕ+N IP44 MAGNUM шт. 1
    Выключатель одноклавишный ВКО-21-00-П (на 2 модуля) шт. 3
    ВСп20-1-0-ГПБ выкл 1кл  проход. о/у  IP54 ГЕРМЕС PLUS шт. 2
    Выключатель концевой ВП 16Г-23Б-231-55 У2.3 рычаг с роликом/ход вправо/cамовозврат 1з+1р IP55 шт. 3
    Держатель с защёлкой CF16 шт. 45
    Держатель с защёлкой CF20 шт. 20
    Заглушка для К.К. “Праймер” 100х60 шт. 2
    Зажим наборный ЗНИ-4PEN 4мм2 (JXB-земля)   шт. 20
    Зажим наборный ЗНИ-4мм2 (JXB35А) серый   шт. 50
    Зажим наборный ЗНИ-4мм2 (JXB35А) синий   шт. 30
    Звонок ЗД-47 на DIN-рейку шт. 1
    Кабель-канал 100х60 “ПРАЙМЕР” парапетный м. 6
    Кабель-канал 25х16 “ЭЛЕКОР” (50 м) м. 4
    Клемма заземления для проволочного лотка шт. 4
    Кнопка SВ-7 “Пуск” зеленая 1з+1р d=22мм/240В   шт. 2
    Кнопка SВ-7 “Стоп” красная 1з+1р d=22мм/240В   шт. 1
    Корпус КП103 для кнопок 3 места белый   шт. 1
    Кронштейн настенный осн.100 мм. шт. 12
    Лампа люминесцентная LLFT8 18 Вт 765 Холодно-белая шт. 1
    Лампа светодиодная A55 шар 9,5 Вт 800 Лм 230 В 4000 К E27  шт. 9
    Лоток проволочный 35х100   м. 6
    Монтажная плата INOX шт. 4
    Муфта труба-коробка IP65 BS16   шт. 4
    Муфта труба-коробка IP65 BS20   шт. 4
    Наконечник-гильза Е1508 1,5мм2 с изолированным фланцем (красный) (100 шт)   упак. 2
    Наконечник-гильза Е2508 2,5мм2 с изолированным фланцем (синий) (100 шт)   упак. 1
    Наконечник-гильза Е4009 4мм2 с изолированным фланцем (серый) (100 шт)   упак. 1
    Наконечник-гильза Е6012 6мм2 (черный,20шт)   упак. 1
    Наконечник-гильза Е7508 0,75мм2 с изолированным фланцем (белый) (100 шт)   упак. 1
    Наконечник-гильза НГИ2 0,75-10 с изолированным фланцем (белый) (100 шт)   упак. 1
    Наконечник-гильза НГИ2 1,5-12 с изолированным фланцем (красный) (100 шт)   упак. 1
    Наконечник-гильза НГИ2 2,5-12 с изолированным фланцем (синий) (100 шт)   упак. 1
    Наконечник-гильза НГИ2 4,0-12 с изолированным фланцем (серый) (100 шт)   упак. 1
    Ограничитель на DIN-рейку (металл)   шт. 20
    ПВ-3 1х0,75мм² (красный) м. 50
    ПВ-3 1х1,5мм² (голубой) м. 20
    ПВ-3 1х1,5мм² (Желто зелёный) м. 10
    ПВ-3 1х1,5мм² (красный) м. 50
    ПВ-3 1х2,5мм² (голубой) м. 10
    ПВ-3 1х2,5мм² (Желто зелёный) м. 30
    ПВ-3 1х2,5мм² (черный) м. 10
    ПВ-3 1х4мм² (голубой) м. 10
    ПВ-3 1х4мм² (черный) м. 10
    Поворот на 90 труба-труба CRS16G   шт. 16
    Провод ПВС 2х0,75 м. 10,5
    Провод ПВС 3х0,75 м. 6,5
    Провод ПВС 3х1,5 м. 35
    Провод ПВС 3х2,5 м. 5,5
    Провод ПВС 4х2,5 м. 5,5
    Провод ПВС 5х6 м. 4
    Разделительная перегородка, высота 60 м. 8
    Разъем РРМ77/3(PTF11A) для РЭК77/3(LY3) модульный   шт. 3
    Рамка и суппорт для К.К. “Праймер” на 4 модуля, 75мм белый   шт. 1
    РКС-20-30-П-К Розетка с з/к 2к (на 2 модуля) ПРАЙМЕР белая   шт. 2
    Розетка стационарная ССИ-114 16А-6ч/380-415В 3Р+РЕ IP44 MAGNUM   шт. 2
    Сальник PG 21 диаметр проводника 15-18мм IP54   шт. 2
    Сальник PG 29 диаметр проводника 18-24мм IP54   шт. 1
    Саморез Starfix 4.1х30 мм упак. 1
    Саморезы 4,2х13мм шт 100
    Саморезы 4,2х19мм шт 100
    Саморезы 4,2х25мм шт 100
    Светильник НПП1301 круг 60Вт IP54 белый   шт. 6
    Светильник НПП3006 серый 60Вт IP54   шт. 2
    Светильник ЛПО 01-1х18(20)-001 УХЛ4 “Прамень-1” шт. 1
    Сигнальная лампа ЛС-47 (зеленая) (неон)   шт. 2
    Соединительный комплект двойной MDS20 шт. 25
    Труба гладкая жесткая ПВХ d16   серая (111м),3м м. 9
    Труба гофр.ПВХ d 20 с зондом (100 м)   м. 3
    Хомут 4,8х300мм нейлон (100шт)   упак. 2
    Шина N “ноль” на DIN-изол ШНИ-6х9-20-Д-С   шт. 1
    Шина PE “земля” на DIN-изол ШНИ-6х9-20-Д-Ж   шт. 1

К стенду прилагается комплект технической документации.

Видео

Технические характеристики

Габаритные размеры электромонтажной кабины:
ширина фронтального проёма, мм, не менее 2400
ширина внутренней стенки, мм, не менее 1600
глубина, мм, не менее 1200
высота, мм, не менее 2400
Угол поворота между фронтальной и боковыми плоскостями, ° 110
Материал фанера шлифованная, толщиной 15 мм.

*По желанию заказчика материал может быть изменен (ОСП, панель перфорированная).

Комплектность

  • учебный лабораторный стенд – 1 шт.;
  • паспорт – 1 шт.

Дополнительное оборудование (не входит в комплект поставки)

Рекомендуемое дополнительное оборудование:

  • Автоматический выключатель ВА47-29М 4P 63A 4,5кА х-ка C;
  • Автоматический выключатель ВА47-29 1Р 6А 4,5кА х-ка С (3 шт.);
  • Автоматический выключатель ВА47-29 3Р 25А 4,5кА х-ка С (2 шт.);
  • Реле РЭК77/3(LY3) 10А 220В АC (3 шт.);
  • Блок питания 24 В;
  • Счетчик эл. энергии трехфазный;
  • Логическое реле PLR-S. CPU1206 серии ONI;
  • Реле импульсное ORM 1 контакт 230В AC.
