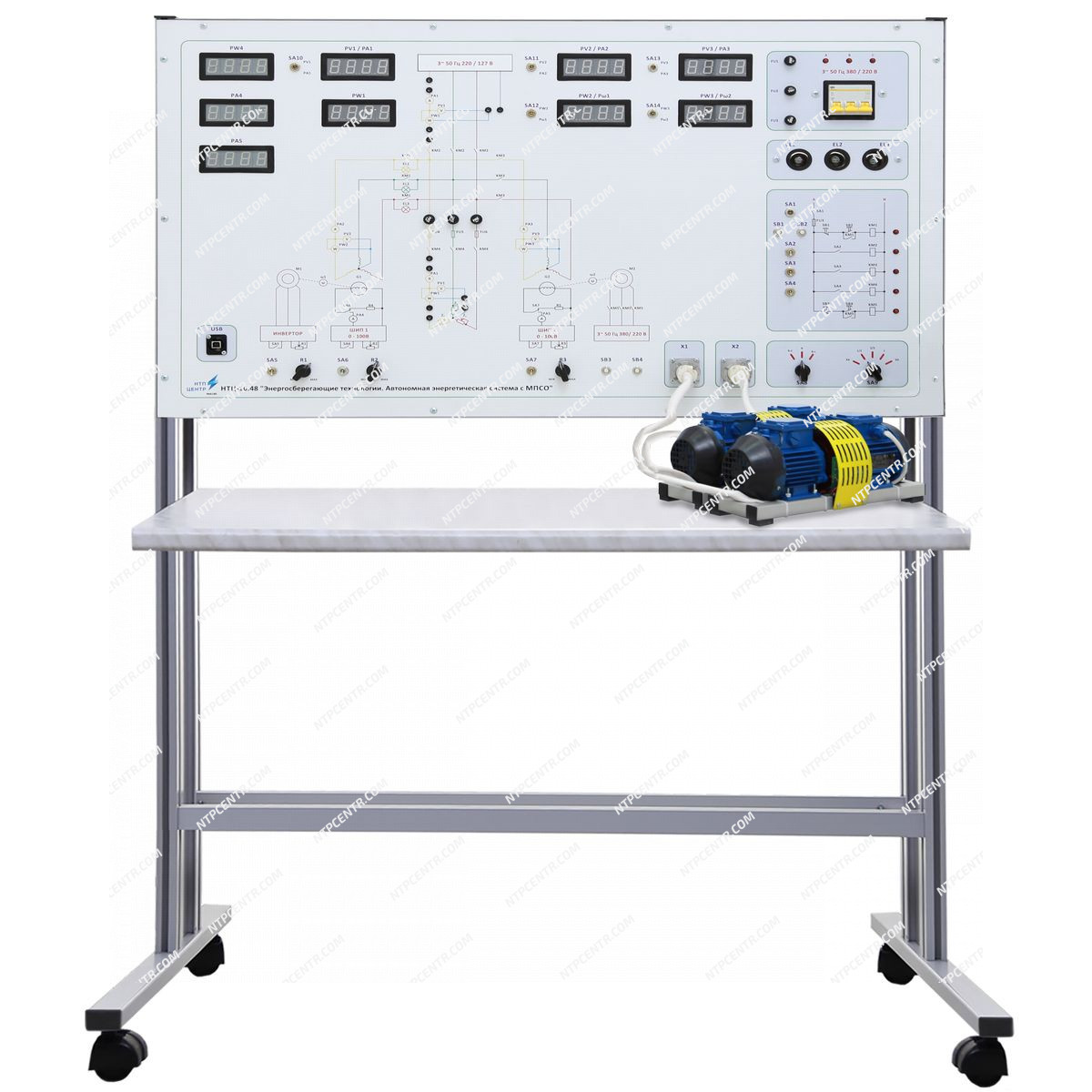

НТЦ-10.48 “Энергосберегающие технологии. Автономная энергетическая система ДПТ-СГ с МПСО”

• корпуса, в который установлена часть электрооборудования, электронные платы, лицевая панель и столешница интегрированного рабочего стола;
• двух машинных агрегатов, в состав каждого из которых входит один синхронный генератор и один асинхронный электродвигатель с короткозамкнутым ротором, а также оптический датчик скорости.

Стенд комплектуется электромашинным агрегатом на основе электродвигателя малой (90 Вт) мощности.

Имеет два варианта исполнения: стендовое либо настольное.

В корпусе стенда размещены:

• Частотный преобразователь, предназначенный для формирования трехфазной сети переменного тока регулируемой частоты и напряжения питания гонного асинхронного электродвигателя с  кз-ротором.
• Источники питания, предназначенные для питания обмоток возбуждения трехфазных синхронных генераторов.
• Модуль измерений построен на базе микропроцессорного измерительного комплекса, встроенного в стенд и подключаемого к персональному компьютеру через шину USB. Он реализует обсчеты токов возбуждения синхронных генераторов, частот вращения машинных агрегатов, мощностей и напряжений, а также организацию обмена данными с ПК и вывод измеряемых величин на лицевую панель стенда.
• Релейно-контакторное управление, которое позволяет:
  • подключать генераторы на параллельную работу с сетью 3~50 Гц 220/127 В;
  • подключать нагрузку, выбирать ее тип (активная, активно-индуктивная, активно-емкостная) и ее величину.
• Лампы накаливания для синхронизации трехфазного генератора с сетью.
• Блок релейной подсистемы.
• Нагрузочные резисторы, конденсаторы и индуктивности в трехфазной цепи (три ступени).

На лицевой панели стенда изображены электрические схемы объектов исследования. На панели установлены коммутационные гнёзда, табло цифровых приборов, коммутационная аппаратура, а также органы управления, позволяющие изменять параметры элементов при проведении лабораторной работы.

Органы управления на лицевой панели стенда:

• задающие потенциометры тока возбуждения синхронных генераторов;
• задающий потенциометр частотного преобразователя, позволяющий плавно менять задание частоты и напряжения питания асинхронного двигателя с кз-ротором);
• органы управления релейной подсистемой.

Для проведения лабораторной работы необходимо собрать схему объекта исследования с помощью унифицированных перемычек, которые позволяют представить схему в наглядном виде.

Проведение лабораторных работ возможно как в ручном режиме, так и в режиме диалога с персональным компьютером.

К стенду прилагается:

• программное обеспечение, в котором предусмотрено:
  • изучение теоретического материала;
  • первичная проверка и закрепление полученных знаний с помощью тестов, заложенных в программе (преподаватель имеет возможность редактировать тесты и создавать новые);
  • проведение лабораторной работы с подробным поэтапным описанием экспериментов. Учащиеся по заданным параметрам осуществляют сборку схемы на панели стенда, проводят согласно инструкции эксперименты, регистрируя свои наблюдения и измерения в соответствующих полях и таблицах программы. На основании полученных данных программой предусмотрено выполнение последующих расчетов и построение графиков;
  • формирование итогового отчета по лабораторной работе, сохраняемого в формате .doc.
• комплект методической и технической документации, предназначенный для преподавательского состава.
