НТЦ-10.01 “Распределительные сети”

Br0.00

Учебный лабораторный стенд предназначен для проведения лабораторных работ по изучению и анализу установившихся режимов и процессов, протекающих в электрической сети переменного тока со свободно изменяемой конфигурацией и параметрами ее элементов, а также режимами их работы.

Категории: Новые продукты, Электроснабжение, электроэнергетика

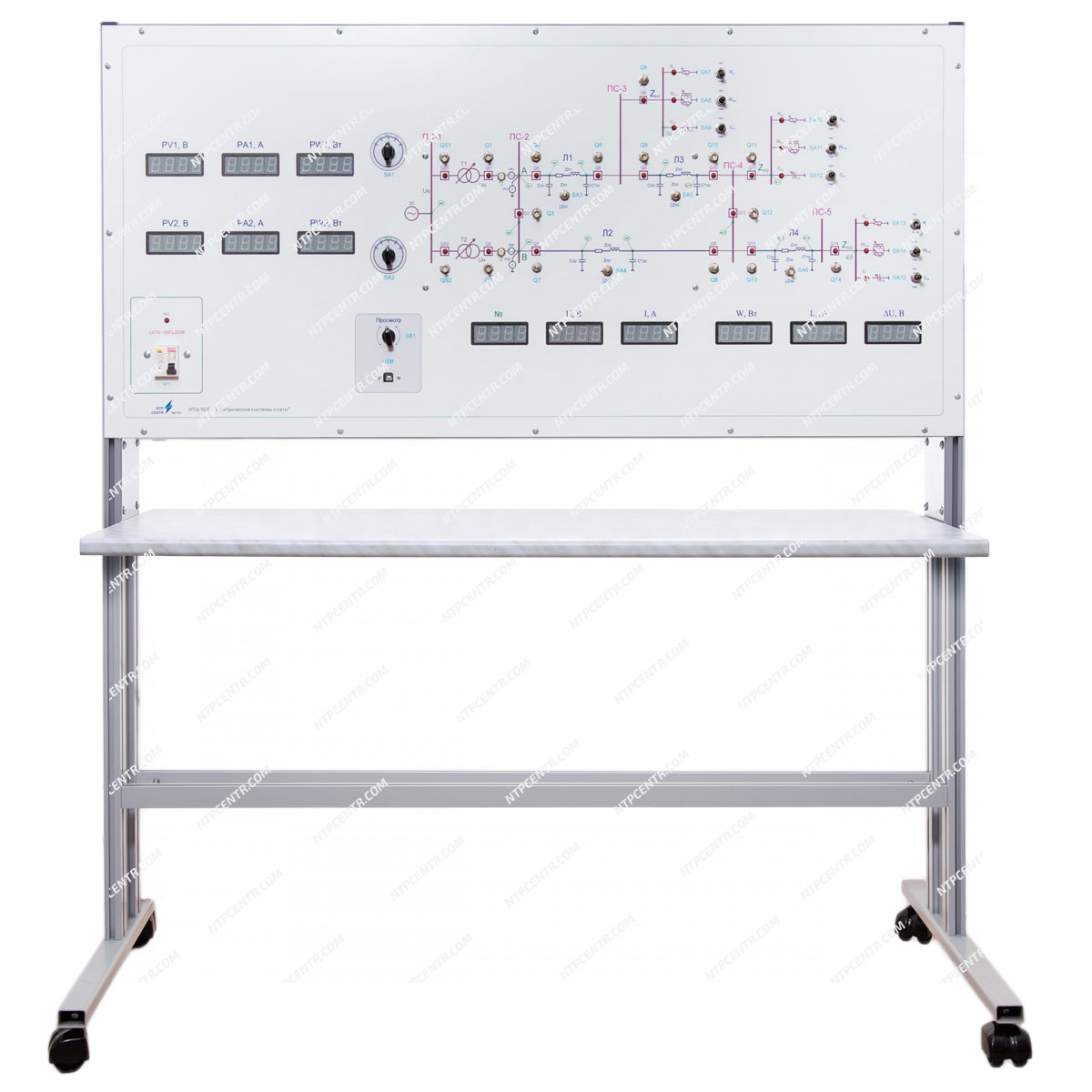

На лицевой панели стенда размещены:

автоматический выключатель;
цифровые табло для отображения величин токов, напряжений и мощностей трансформаторов;
схемы объектов исследования;
цифровые табло для отображения величин напряжения, тока, мощности, зарядного тока и падения напряжения в линии, соответствующих выбранной точке измерения;
USB-порт для подключения к ПК;
задатчик номера точки измерения;
переключатели диапазонов регулирования коэффициентов трансформации для трансформаторов Т1 и Т2.

Для проведения лабораторной работы необходимо собрать схему объекта исследования согласно методическим рекомендациям с помощью тумблеров.

Лабораторные работы можно проводить при помощи специального программного обеспечения в режиме диалога с ПК. В этом случае обеспечивается возможность одновременного отображения измеряемых величин во всех точках схемы статической модели электрической сети.

К стенду прилагается:

комплект методической и технической документации для преподавательского состава;
программное обеспечение.

Перечень выполняемых работ

Устройство и возможности статической модели электрической сети изменяемых конфигураций и параметров.
Определение параметров схем замещения элементов сети на статической модели сети по данным измерений.
Изучение методов определения потерь электроэнергии в электрических сетях.
Исследование режима линии электропередачи.
Исследование режима электрической сети с несколькими нагрузками.
Исследование режимов замкнутой электрической сети.
Регулирование напряжения с помощью трансформаторов.
Исследование влияния уравнительной ЭДС на режим замкнутой электрической сети с двумя номинальными напряжениями.
Исследование мероприятий по снижению потерь мощности в электрической сети.
Исследование режимов электрической сети с компенсирующими устройствами.
Исследование экономичных режимов работы трансформаторов на подстанции.

Технические характеристики

Питание		1~220В, 50 Гц
Потребляемая мощность, Вт, не более		500
Габаритные размеры, не более:
	ширина, мм	1320
	высота, мм	1470
	глубина, мм	600
Вес стенда, кг, не более		70

Комплектность

учебный лабораторный стенд – 1 шт;
паспорт – 1 шт;
сопроводительные материалы в электронном виде – 1 шт;
кабель USB – 1 шт.

Дополнительное оборудование (не входит в комплект поставки)

Необходимое дополнительное оборудование:

Персональный компьютер или ноутбук
