НТЦ-17.54.3 “Освещение. Светотехника”

Br0.00

Учебный лабораторный стенд обеспечивает проведение лабораторных работ по дисциплине «Безопасность жизнедеятельности».

Категория: Безопасность жизнедеятельности

Лицевая панель стенда представляет собой отдельные фрагменты электрических схем, исследуемых в процессе выполнения лабораторных работ. Изображенная на панели схема представляет собой объединенные в один рисунок участки для исследования работы линейных люминесцентных ламп со стартерной схемой включения и с ЭПРА, антистробоскопическая схема включения двух люминесцентных ламп, подключение внешних светильников через стандартную розетку и клавишный выключатель. Для всей схемы источником питания является ЛАТР и все участки запитываются от него через измерительную систему.

Измерительная система выводит в цифровом виде электрические параметры:

напряжение;
ток;
активную мощность;
угол сдвига между током и напряжением.

Необходимую схему к лабораторной работе получают путем коммутации отдельных элементов исследуемого устройства и измерительных приборов с помощью перемычек в пределах участка стенда, относящегося к исследуемой цепи.

В камере сверху размещен люминесцентный светильник с двумя линейными лампами, снизу – светильник на гибкой стойке с патроном Е27. На боковой стенке установлены патрон для лампы ДРЛ и светильник с галогеновой лампой.

Для определения кривой светораспределения светильников применяется круговой транспортир. Датчик люксметра-пульсметра помещается в зажим на подвижном кронштейне кругового транспортира. Вручную устанавливается в нужное положение по шкале кронштейн кругового транспортира и снимаются его показания.

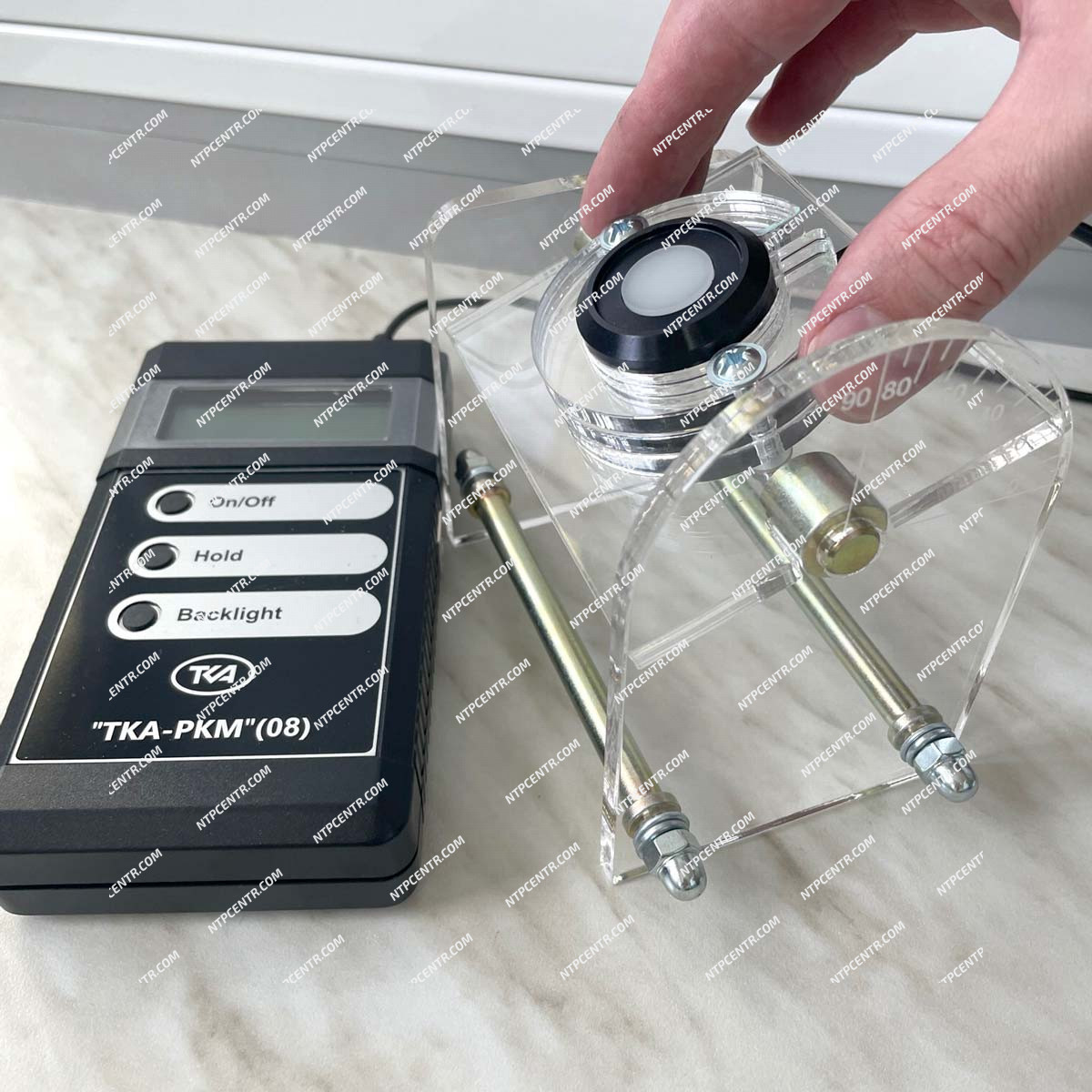

Для снятия зависимости освещенности рабочей поверхности от угла ее наклона используется люксметр-пульсметр совместно с фотометрическим блоком из прозрачного поликарбоната, имеющим поворачивающуюся площадку с угловой шкалой. Датчик люксметра-пульсметра помещается в зажим на поворачивающейся площадке. Отсчет угла наклона снимается по шкале.

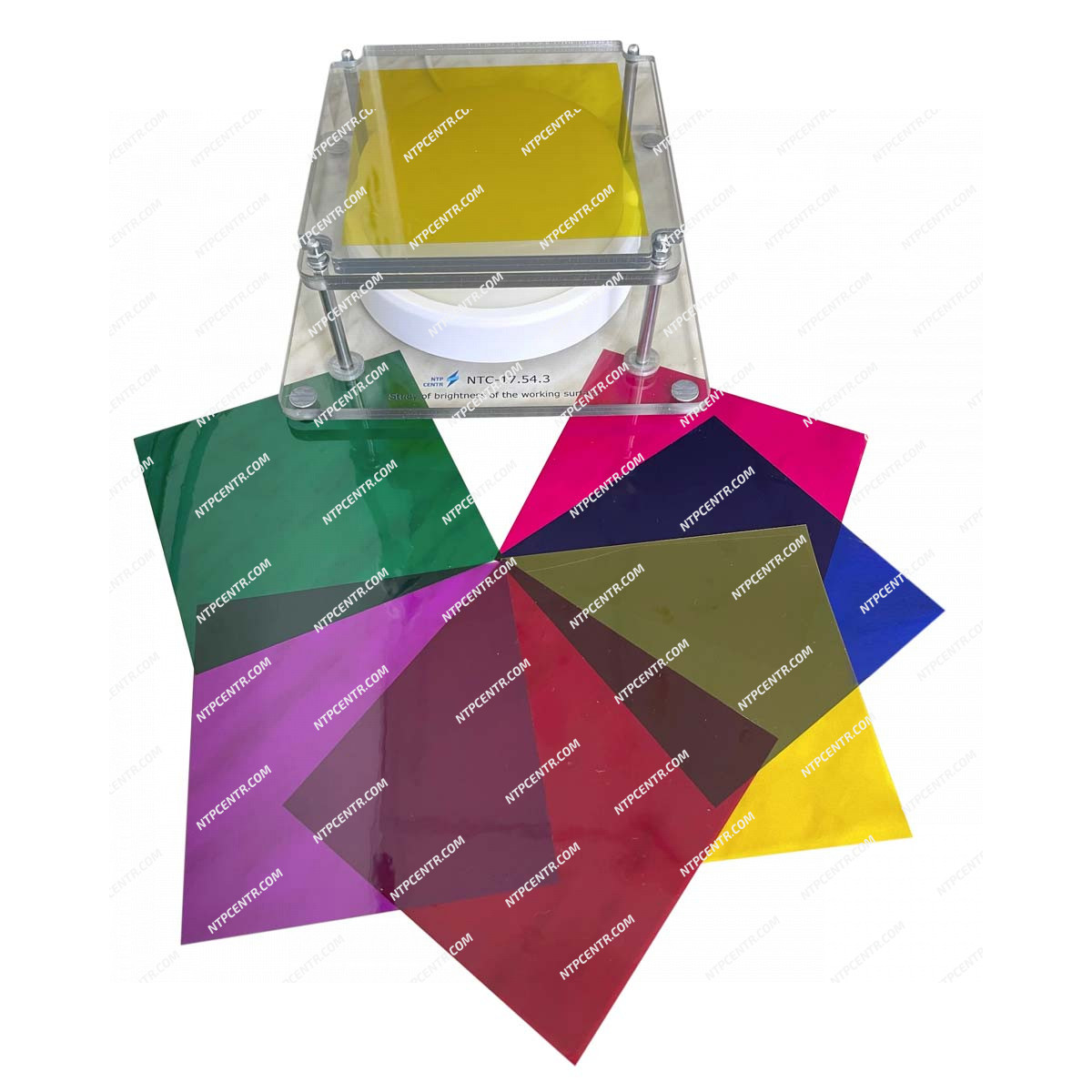

Измерение яркости рабочей поверхности различного цвета производится с помощью прибора яркометра-люксметра. В качестве рабочих поверхностей различного цвета применяется набор цветного картона. Для определения яркости рабочей поверхности с различными источниками света производится замена ламп в светильнике на гибкой стойке.

Перечень выполняемых работ

Исследование вольтамперной характеристики лампы накаливания.
Исследование энергетических характеристик и светотехнических параметров лампы накаливания.
Исследование вольтамперной характеристики галогенной лампы.
Исследование энергетических характеристик и светотехнических параметров галогенной лампы.
Исследование вольтамперной характеристики светодиодной лампы.
Исследование энергетических характеристик и светотехнических параметров светодиодной лампы.
Исследование вольтамперной характеристики энергосберегающей лампы.
Исследование энергетических характеристик и светотехнических параметров энергосберегающей лампы.
Исследование вольтамперной характеристики люминесцентной лампы высокого давления типа ДРЛ.
Исследование энергетических характеристик и светотехнических параметров люминесцентной лампы высокого давления типа ДРЛ.
Исследование характеристик линейной люминесцентной лампы низкого давления со стартерной схемой включения.
Исследование характеристик линейной люминесцентной лампы низкого давления с электронной пускорегулирующей аппаратурой.
Исследование характеристик линейных люминесцентных ламп низкого давления, включенных по антистробоскопической схеме.
Исследование характеристик компактной люминесцентной лампы низкого давления.
Определение кривой светораспределения и защитного угла светильника (три типа светильников) с лампой накаливания.
Исследование зависимости освещенности рабочей поверхности от угла ее наклона.
Исследование яркости рабочей поверхности.

Технические характеристики

Питание		~50 Гц 220 В
Потребляемая мощность, кВт, не более		0,5
Габаритные размеры стенда, не более
	ширина, мм	1260
	высота, мм	1580
	глубина, мм	600
Вес стенда, кг, не более		70

Комплектность

учебный лабораторный стенд – 1 шт.;
фотометрический блок – 1 шт.;
светильник малогабаритный люминесцентный – 1 шт.;
светильник шаровидныйный НСП-01-60 – 1 шт.;
светильник каплевидный НСП-02-100-001 – 1 шт.;
светильник-«берет» НПП/НПБ 1101 – 1 шт.;
лампа ДРЛ – 1 шт.;
лампа энергосберегающая – 1 шт.;
лампа светодиодная – 1 шт.;
секундомер – 1 шт.;
мультиметр – 1 шт.;
рулетка 5 м – 1 шт.;
набор цветного картона – 1 шт.;
паспорт – 1 шт.

Дополнительное оборудование

Необходимое дополнительное оборудование:

Люксметр-яркомер ТКА-ПКМ (модель 02) – 1 шт.
Пульсметр-люксмер ТКА-ПКМ (модель 08) – 1 шт.
