НТЦ-15.43.2 “Система освещения и световой сигнализации автомобиля М1”

В стенде предусмотрена возможность проведения прямых электрических измерений в цепях изучаемой системы автомобиля, а также ввод неисправностей с их последующей диагностикой с использованием любого известного диагностического оборудования изучаемых систем.

Блок ввода неисправностей позволяет производить ввод 24 неисправностей типа обрыв проводов, замыкание проводов на корпус, замыкание проводов между собой. Ввод неисправностей осуществляется не с панели стенда, как в НТЦ-15.43, а в специализированном программном обеспечении через персональный компьютер.

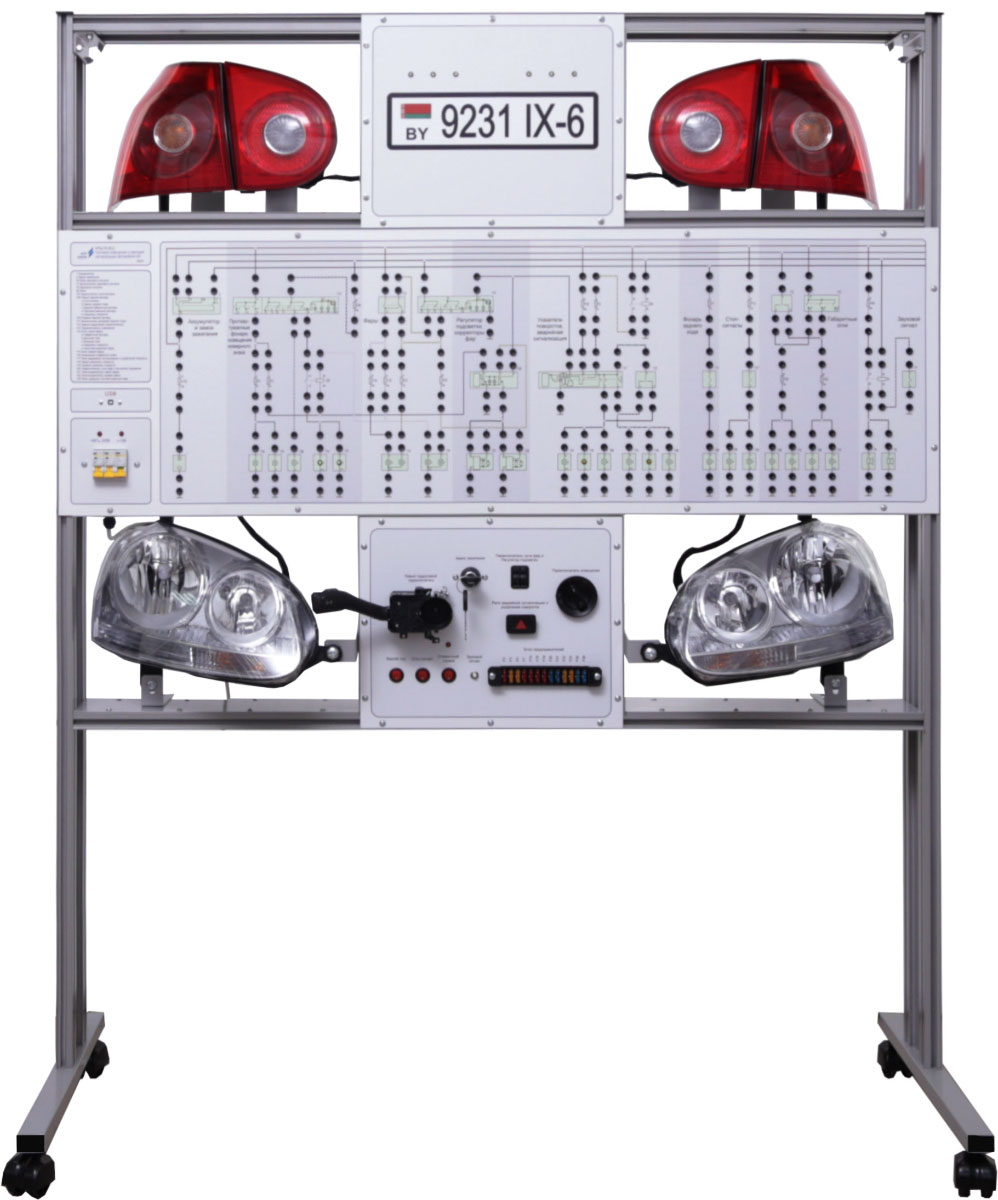

Конструктивно стенд представляет собой алюминиевый корпус, в котором размещена лицевая панель стенда и элементы системы освещения и световой сигнализации автомобиля. В верхней части лицевой панели размещена приборная панель и задние фонари автомобиля. В нижней части стенда размещены фары автомобиля.

В центральной части стенда слева размещены органы управления системой освещения и сигнализации:

• левый подрулевой переключатель;
• выключатель наружного освещения;
• выключатель аварийной сигнализации;
• выключатель задних противотуманных фонарей;
• выключатель освещения приборов.

В центральной части стенда справа размещен монтажный блок автомобиля. На лицевой панели размещены вводные автоматические выключатели, измерительные приборы (вольтметр, амперметр), тумблеры, имитирующие срабатывание датчиков системы сигнализации автомобиля. На задней панели стенда размещен блок ввода неисправностей и изображена электрическая схема системы освещения автомобиля.

К стенду прилагается:

• комплект методической и технической документации, предназначенный для преподавательского состава;
• программное обеспечение.
