НТЦ-15.42.2 “Системы зажигания и генераторные установки автомобилей М1”

Br0.00

Учебный лабораторный стенд предназначен для использования в качестве учебного оборудования в высших и средних специальных учебных заведениях при проведении лабораторно-практических занятий по дисциплинам “Устройство автомобиля” и “Техническая эксплуатация автомобилей”.

Категории: ,

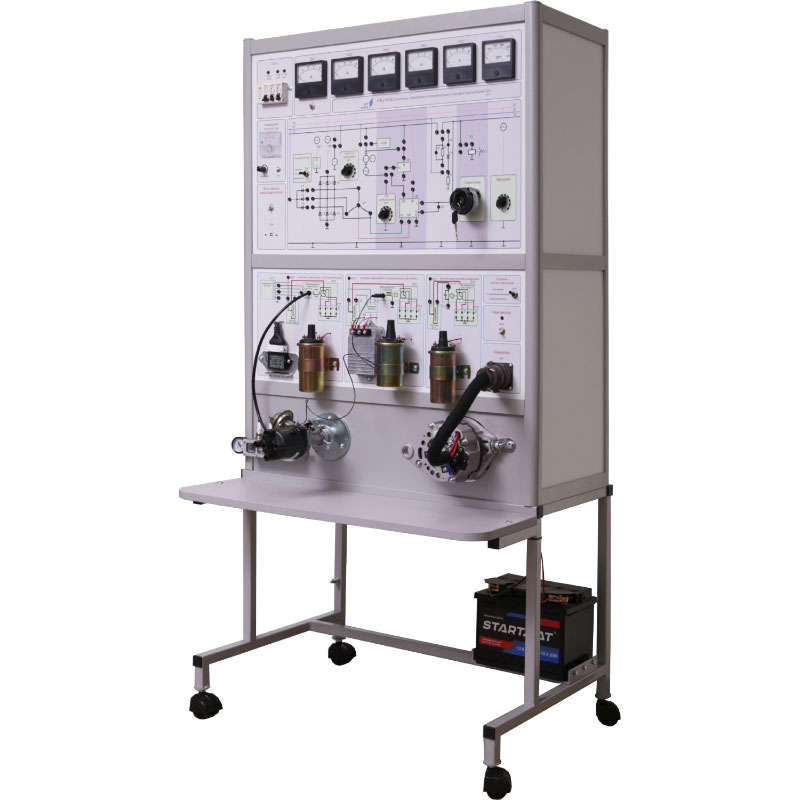

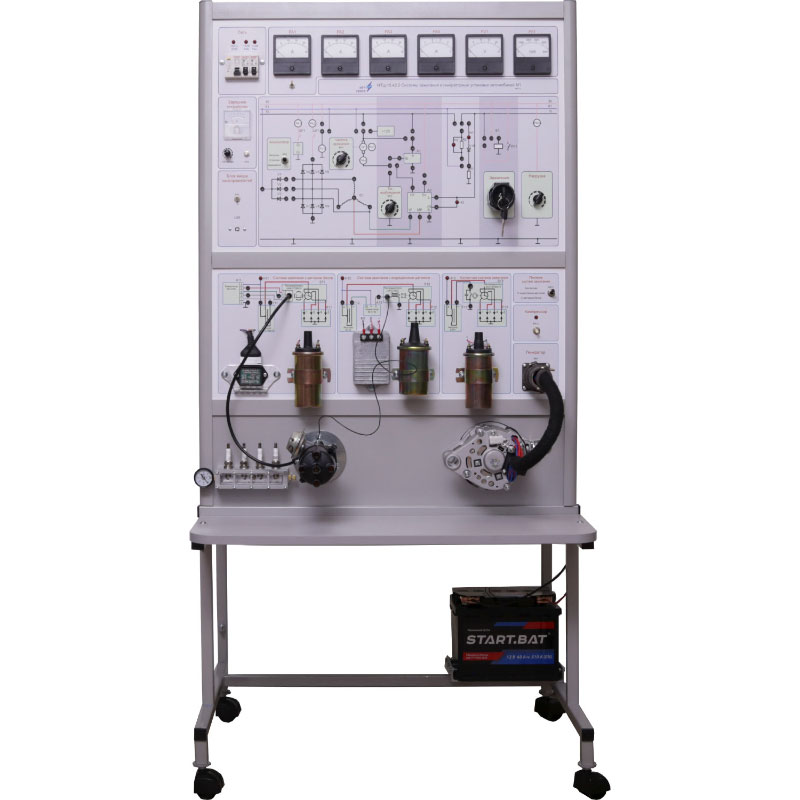

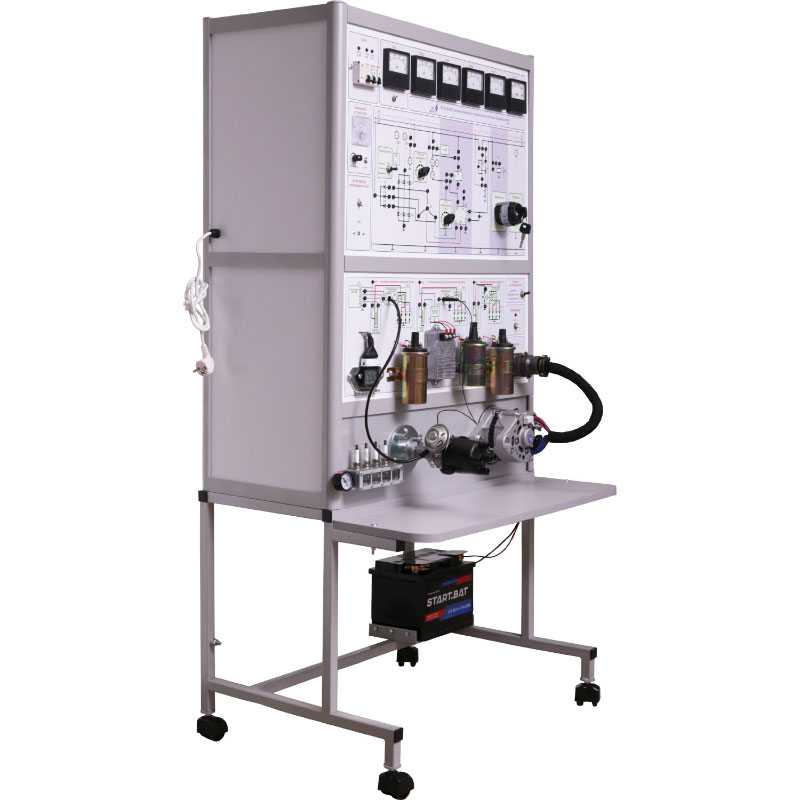

На панели стенда изображена схема генераторной установки, которая с помощью перемычек может быть перекоммутирована.

Система измерения включает стрелочные приборы для измерения тока аккумулятора, генератора, нагрузки, тока возбуждения и частоты вращения генератора. Ток возбуждения генератора можно подавать как со штатного регулятора напряжения, так и с дополнительного регулятора тока возбуждения (0-5 А). Нагрузка генераторной установки регулируется в пределах 0-360 Вт.

Блок ввода неисправностей позволяет вводить различные неисправности генераторной установки. Ввод осуществляется не с панели стенда, как в НТЦ-15.42, а в специализированном программном обеспечении через персональный компьютер.

На стенде размещены действующие:

  • аккумуляторная батарея;
  • генератор с интегральным регулятором напряжения с приводом от электродвигателя с регулируемой частотой вращения (0-4000 об/мин);
  • элементы контактной, индукционной и бесконтактной с датчиком Холла систем зажигания, включающие распределители зажигания, катушки индуктивности, блоки управления, высоковольтные провода и свечи зажигания.

Свечи зажигания установлены в камере высокого давления с регулируемым давлением (0-8 атм.) и прозрачной стенкой для наблюдения процесса искрообразования в различных условиях.

Для заряда АКБ в стенд встроено автоматическое импульсное зарядное устройство.

К стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.

Перечень выполняемых работ

  1. Генератор. Конструкция, принцип действия, характеристики.
  2. Регулятор напряжения. Типовые схемы включения, характеристики.
  3. Аккумуляторная батарея. Нагрузочная характеристика.
  4. Совместная работа аккумуляторной батареи и генератора.
  5. Сигнализация заряда аккумуляторной батареи.
  6. Контактная система зажигания.
  7. Бесконтактная система зажигания с индуктивным датчиком.
  8. Бесконтактная система зажигания с датчиком Холла.

Технические характеристики

Питание

1~220 В, 50Гц, аккумулятор

Потребляемая мощность, кВт, не более

 2,5

Габаритные размеры стенда, не более

ширина, мм

740

высота, мм

1660

глубина, мм

650

Вес стенда, кг, не более

 80

Комплектность

  • учебный лабораторный стенд – 1 шт.;
  • паспорт – 1 шт.;
  • комплект высоковольтных проводов – 1 компл.;
  • комплект перемычек – 1 компл.;
  • датчики-распределители зажигания трех типов систем зажигания;
  • переходник для крепления датчиков-распределителей зажигания – 1 шт.;
  • аккумулятор – 1 шт.;
  • кабель AM-BM USB 2.0 – 1 шт.

Необходимое дополнительное оборудование
