НТЦ-15.40 “Система управления двигателем с многоточечным впрыском (MPI)”
Br0.00
Учебный лабораторный стенд предназначен для использования в качестве учебного оборудования в учреждениях высшего, среднего специального и профессионально-технического образования при проведении лабораторно-практических занятий по курсам “Устройство автомобиля” и “Техническая эксплуатация автомобилей”.
- Описание
- Перечень выполняемых работ
- Технические характеристики
- Комплектность
- Необходимое дополнительное оборудование
В стенде предусмотрена возможность проведения прямых электрических измерений в цепях изучаемых систем, а также ввода неисправностей с их последующей диагностикой и регулировкой параметров с использованием любого известного диагностического оборудования изучаемых систем автомобильных двигателей.
Стенд обеспечивает наглядность при изучении функционирования системы управления инжекторного двигателя автомобиля. Так же он может использоваться для диагностики и снятия рабочих характеристик элементов системы управления инжекторного двигателя.
Блок ввода неисправностей позволяет проводить ввод следующих неисправностей:
- обрыв датчика положения коленчатого вала (ДПКВ);
- обрыв датчика положения дроссельной заслонки (ДПДЗ);
- обрыв и замыкание на корпус датчика концентрации кислорода (лямбда-зонда);
- обрыв вентилятора радиатора;
- обрыв обмотки регулятора холостого хода (РХХ);
- обрыв датчика температуры охлаждающей жидкости (ДТОЖ);
- обрыв датчика массового расхода воздуха (ДМРВ);
- обрыв реле бензонасоса.

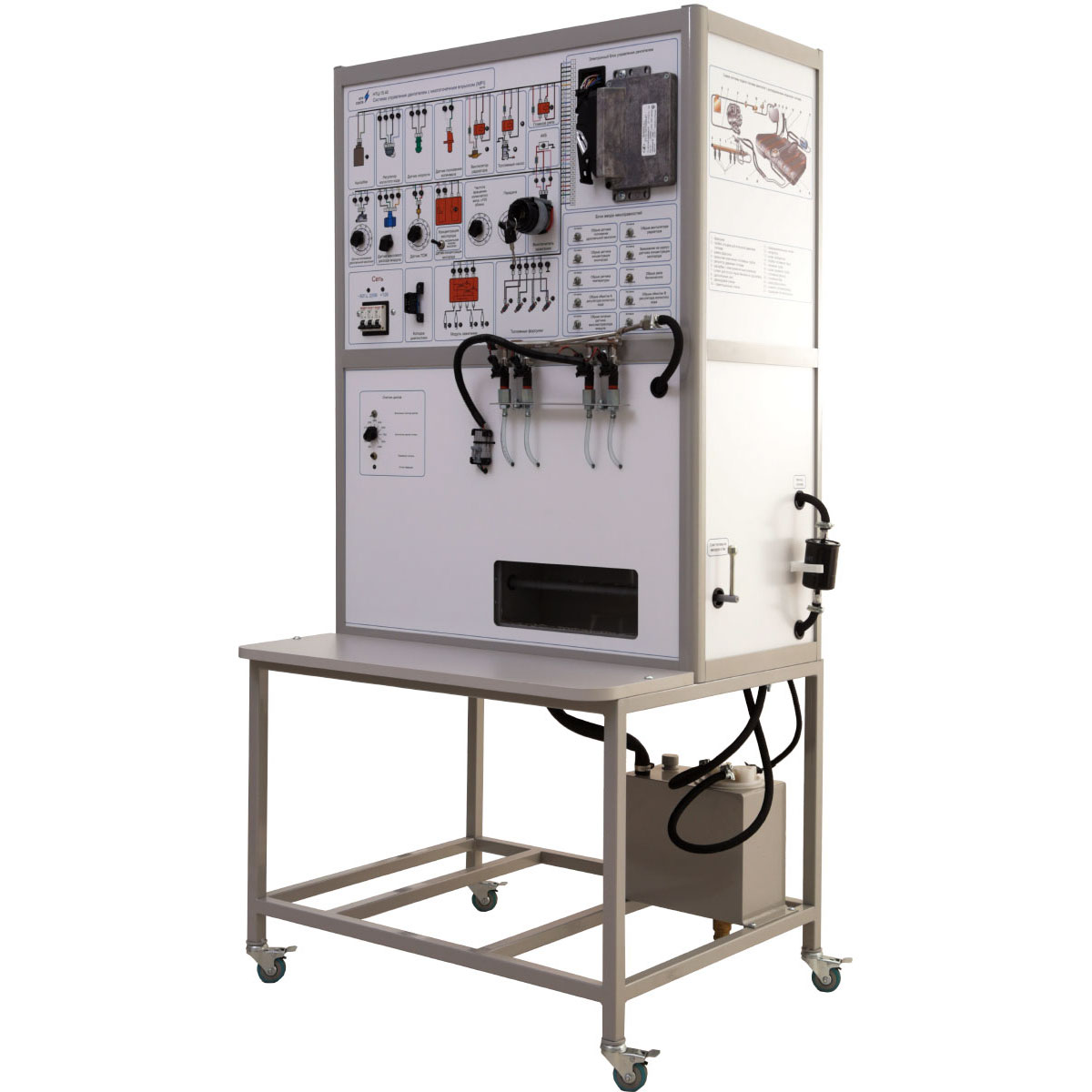

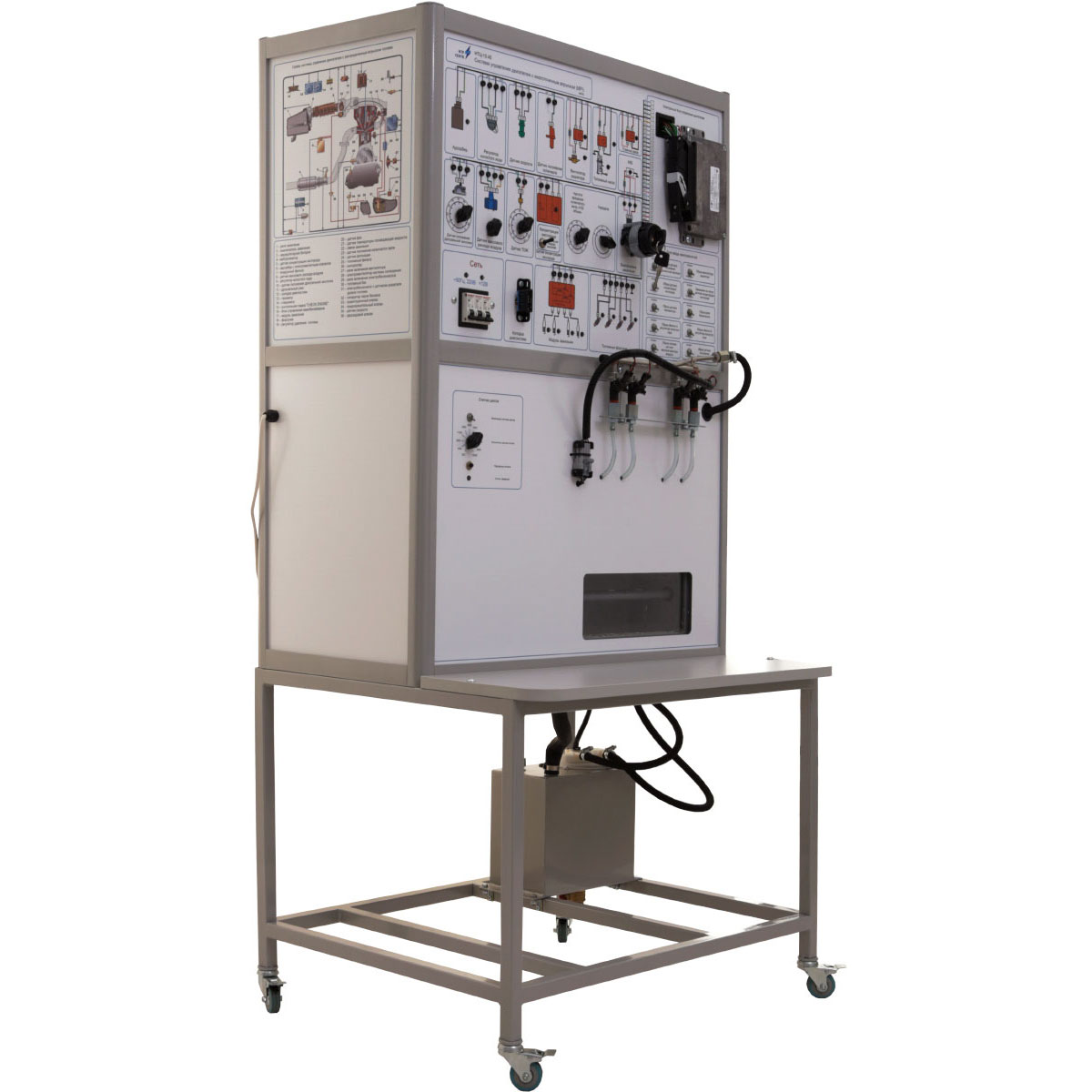

Конструктивно стенд представляет собой металлическую раму, на которую крепятся электродвигатель, заменяющий двигатель внутреннего сгорания автомобиля, топливный бак с топливным насосом и фильтром, алюминиевый каркас с рабочей панелью.

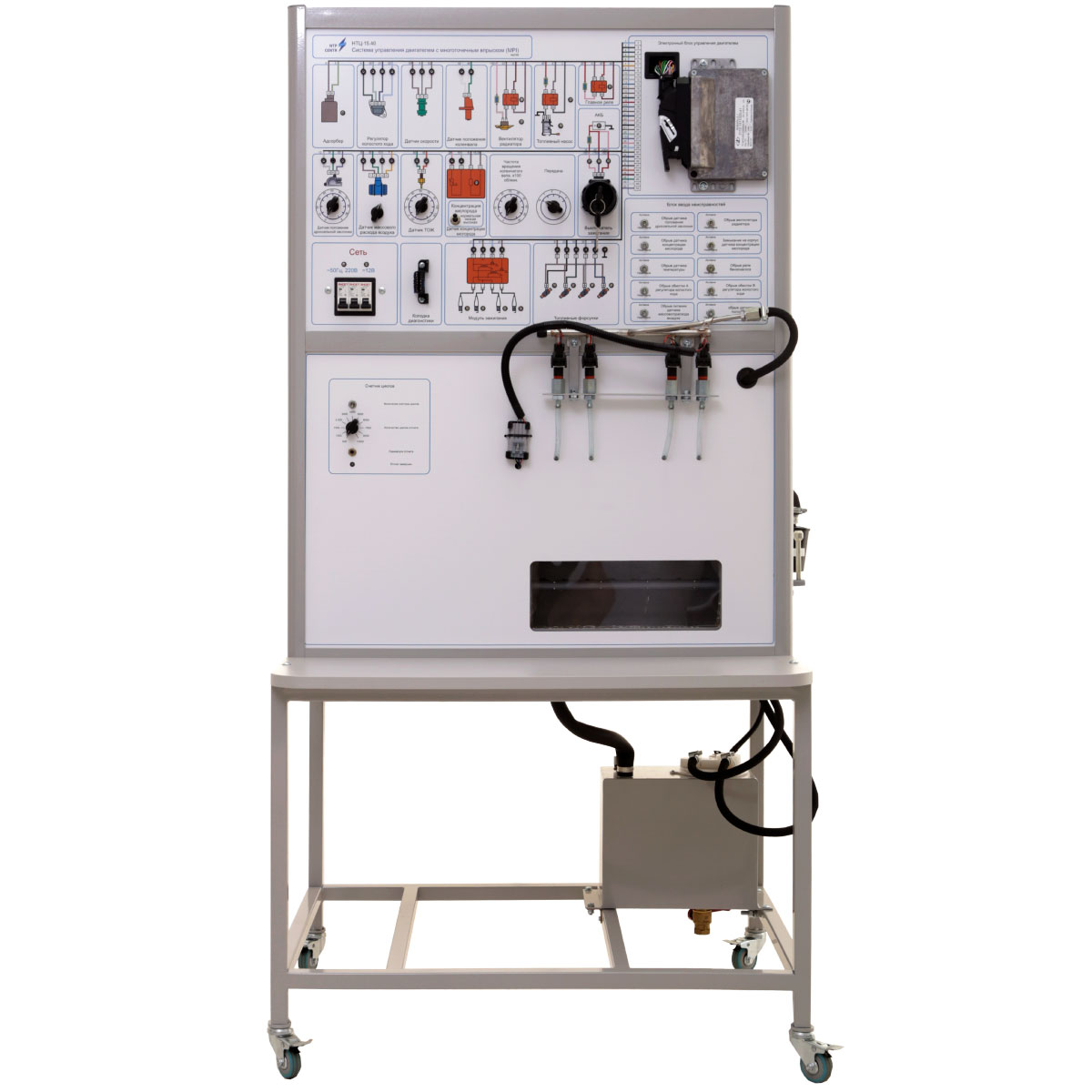

В верхней части лицевой панели стенда размещены изображения датчиков (скорости, положения коленчатого вала, положения дроссельной заслонки, массового расхода воздуха, концентрации кислорода, температуры охлаждающей жидкости), исполнительных устройств (адсорбер, регулятор холостого хода, вентилятор радиатора, топливный насос, главное реле, модуль зажигания, топливные форсунки), выключатель зажигания, задатчик частоты вращения коленчатого вала и включенной передачи, колодка диагностики, электронный блок управления двигателем, блок ввода неисправностей. Возле изображений датчиков размещены контрольные точки, с которых можно снимать сигналы датчиков, и регуляторы, позволяющие изменять эти сигналы. Возле изображений исполнительных устройств также размещены контрольные точки и индикаторы состояния этих устройств.
В нижней части лицевой панели размещены топливная рампа с форсунками и регулятором давления топлива, расходомер впрыскиваемого топлива с возможностью измерения расхода топлива индивидуально для каждой форсунки, счетчик циклов, позволяющий отключать подачу топлива через заданное количество циклов работы двигателя.
В качестве рабочей жидкости системы впрыска вместо бензина используется охлаждающая жидкость для автомобильных систем охлаждения, подаваемая из бака электрическим топливным насосом через фильтр тонкой очистки в рампу с электромагнитными форсунками BOSСH и регулятором давления топлива.
В стенде имеется возможность электронной диагностики параметров работы и неисправностей с помощью диагностического сканера СКАНМАТИК и его аналогов, а также принудительного введения неисправностей с их последующей диагностикой и локализацией.
К стенду прилагается:
- комплект методической и технической документации, предназначенный для преподавательского состава;
- программное обеспечение.
Перечень выполняемых работ
- Режим пуска двигателя.
- Режим открытого цикла.
- Режим закрытого цикла.
- Режим ускорения.
- Режим торможения.
- Режим торможения двигателем.
- Режим отключения подачи топлива.
- Характеристика датчика температуры охлаждающей жидкости. Исследование влияния температуры охлаждающей жидкости на работу системы впрыска топлива.
- Изучение выходного сигнала датчика концентрации кислорода. Исследование влияния датчика концентрации кислорода на работу системы впрыска топлива.
- Характеристика датчика массового расхода воздуха. Исследование влияния массового расхода воздуха на работу системы впрыска топлива.
- Характеристика датчика положения дроссельной заслонки. Исследование влияния положения дроссельной заслонки на работу системы впрыска топлива.
- Изучение выходного сигнала датчика скорости автомобиля. Исследование влияния скорости автомобиля на работу системы впрыска топлива.
- Изучение выходного сигнала датчика положения коленчатого вала.
Технические характеристики
| Питание |
1~220 В, 50 Гц |
|
Потребляемая мощность, кВт, не более |
0,35 |
|
Рабочая жидкость |
Inject tester |
|
Габаритные размеры стенда, не более |
|
|
ширина, мм |
840 |
|
высота, мм |
1555 |
|
глубина, мм |
640 |
|
Вес стенда, кг, не более |
85 |
Комплектность
- учебный лабораторный стенд – 1 шт.;
- паспорт – 1 шт.;
- сопроводительные материалы в электронном виде – 1 шт.;
- автосканер – 1 шт.;
- мультиметр – 1 шт.
