НТЦ-15.90 “Разрезная модель дизельного двигателя”

Br0.00

Учебный лабораторный стенд предназначен для проведения комплекса практических и лабораторных работ по изучению конструкции дизельных двигателей легковых автомобилей, а также формированию первоначальных навыков по техническому обслуживанию и диагностированию двигателя в курсах «Устройство автомобильной техники», «Эксплуатация автомобильной техники», «Конструкция автомобильной техники», «Техническая эксплуатация и ремонт автомобиля» в средних специальных и высших учебных заведениях.

Категории: , ,

Разрезная модель предназначена для наглядной демонстрации и изучения конструкции, принципа действия основных узлов и агрегатов дизельного двигателя с системой питания Common Rail.

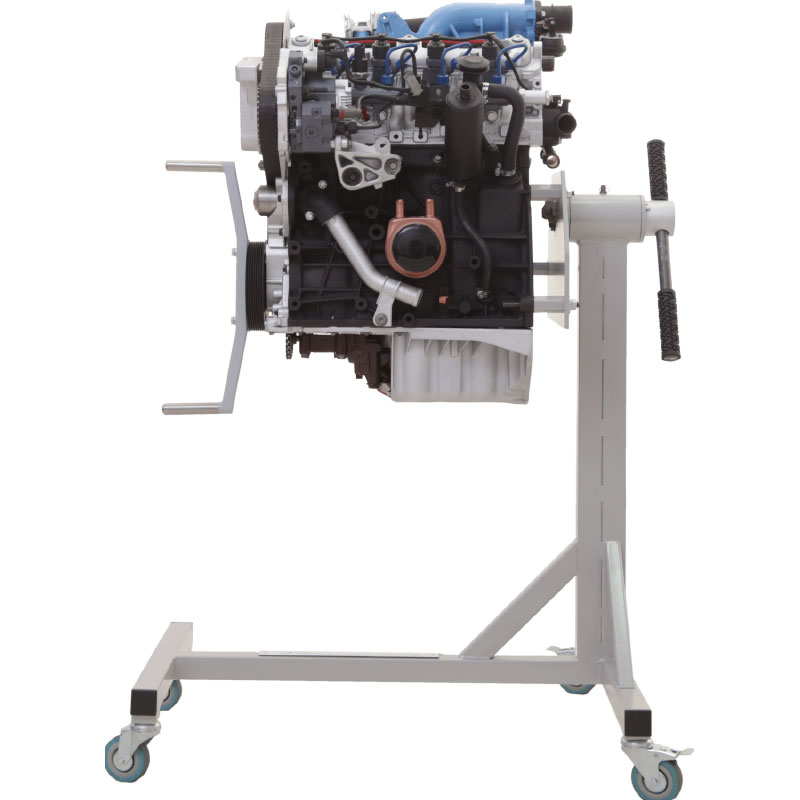

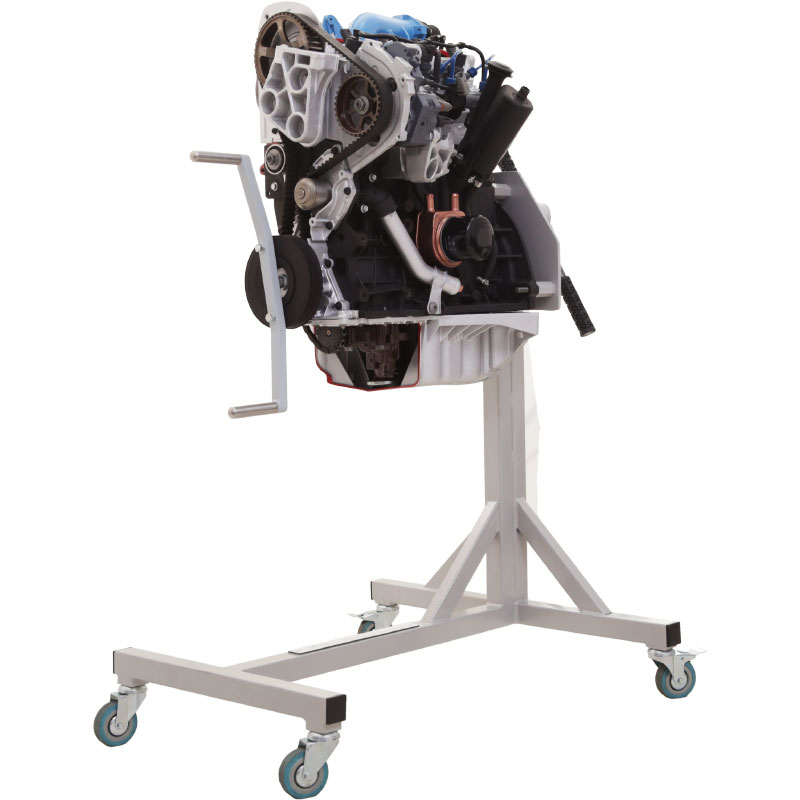

Конструктивно стенд представляет собой стальную рамную конструкцию (кантователь двигателя) со смонтированным дизельным двигателем и рычагом вращения на маховике, который приводит в действие все подвижные механизмы ДВС. Рамная конструкция выполнена из стального металлопроката, позволяет производить вращение двигателя в вертикальной плоскости на 360⁰.

Модель обеспечивает наглядность конструкции и предоставляет визуальный доступ к узлам и деталям, расположенным внутри корпусных элементов двигателя.

Привод газораспределительного механизма реализован посредством ременной передачи.

Стенд позволяет изучить:

  • конструкцию двигателя (возможна полная разборка/сборка ДВС);
  • устройство системы охлаждения двигателя;
  • устройство системы смазки двигателя;
  • процессы функционирования двигателя;
  • принцип работы газораспределительного механизма и кривошипно-шатунного механизма.

А также выполнять:

  • дефектовку деталей двигателя;
  • техническое обслуживание и ремонт двигателя.

Технические характеристики

Габаритные размеры стенда, не более
  ширина, мм 800
  высота, мм 1400
  глубина, мм 950
Вес стенда, кг, не более 100
Технические характеристики двигателя:
  Тип дизельный, 4-х тактный
  Число цилиндров 4
  Рабочий объем, л, не более 1,9
  Номинальная мощность, кВт/ л.с. 84,5 / 115

Комплектность

  • учебный лабораторный стенд – 1 шт.
  • паспорт – 1 шт.

Дополнительное оборудование (не входит в комплект поставки)

Необходимое дополнительное оборудование:

  • Набор инструмента.

Рекомендуемое дополнительное оборудование:

  • Динамометрический ключ.
  • Натяжитель ремня.
  • Рассухариватель.
