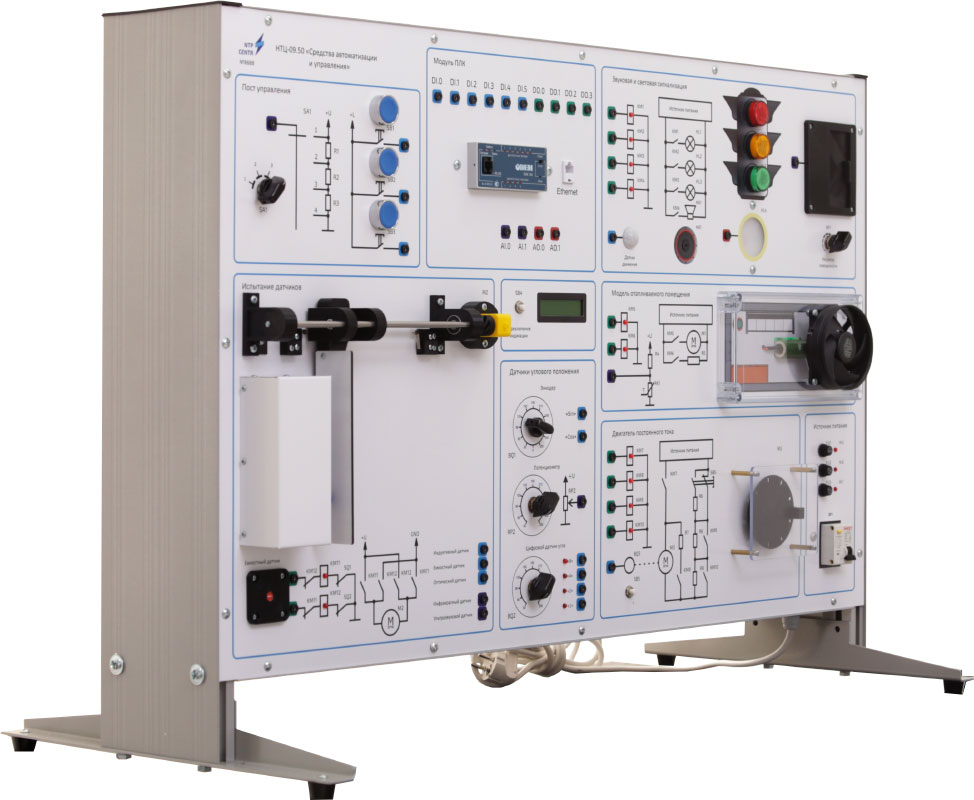

НТЦ-09.50 “Средства автоматизации и управления”

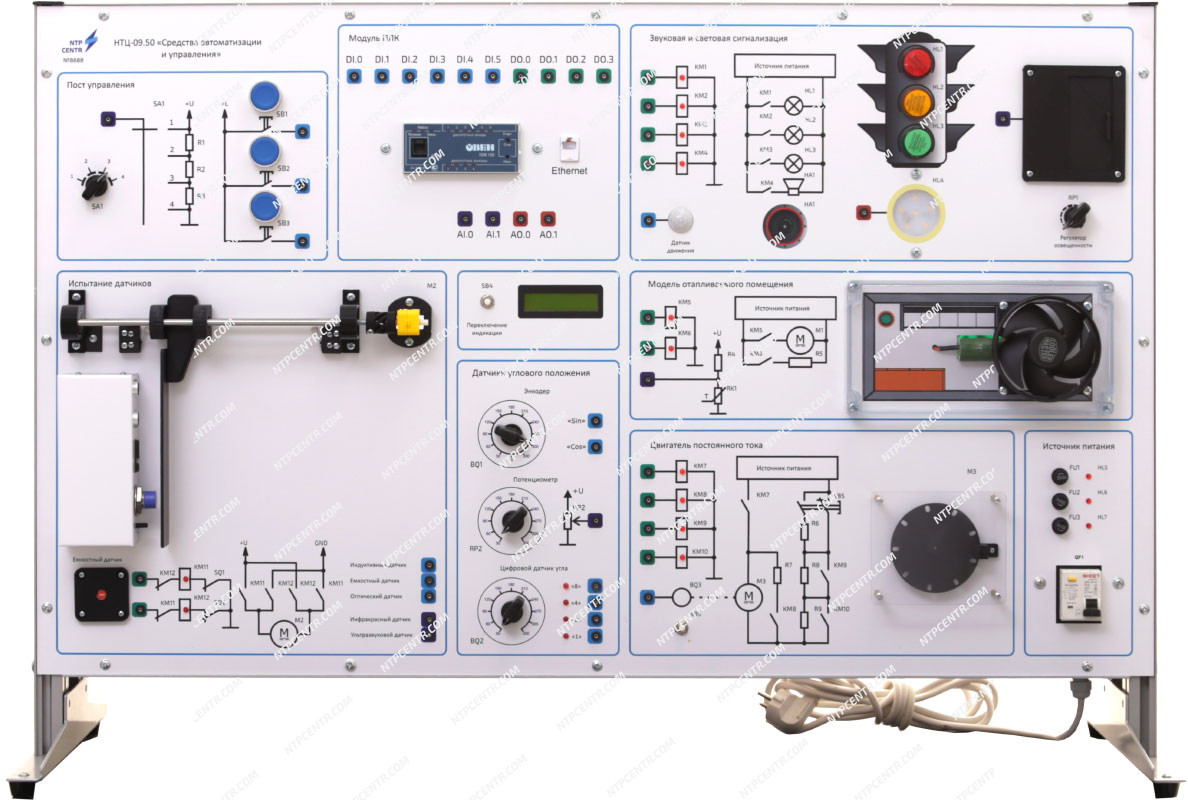

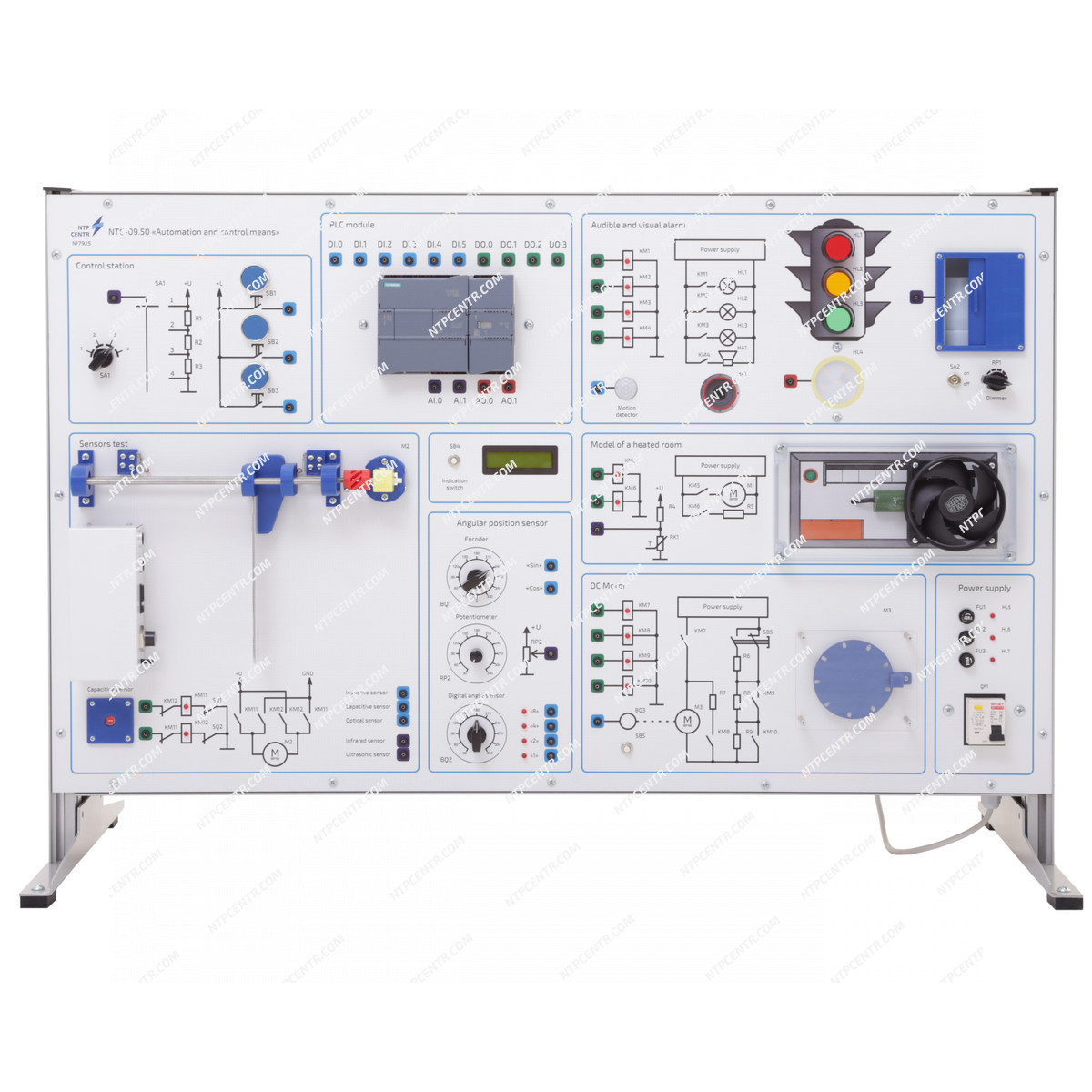

Функционально лицевая панель поделена на несколько участков:

• “Модуль ПЛК” включает в себя программируемый логический контроллер (ОВЕН / Siemens на выбор), разъем интерфейса Ethernet для осуществления программирования ПЛК, группы гнезд ПЛК для осуществления сборки схем.
• “Пост управления” используется как элемент задания. На данной части панели размещены галетный переключатель и три кнопки.
• “Звуковая и световая сигнализация” включает в себя изображение схем подключения объектов исследования, индикацию состояния реле и сами объекты исследования: набор разноцветных ламп имитирующих светофор и звуковой извещатель. Также на данном участке панели размещены датчик движения и датчик освещенности.
• “Испытание датчиков” оснащен двигателем постоянного тока, датчиками: инфракрасный дальномер, емкостный датчик, индуктивный датчик, оптический датчик и ультразвуковой дальномер.
• “Датчики углового положения” включает в себя энкодер, потенциометр, цифровой датчик угла.
• “Модель отапливаемого помещения” включает в себя схемы подключения объектов управления, индикацию состояния реле, сами объекты управления: нагревательный элемент, кулер для охлаждения «помещения». Для измерения температуры в модели “помещения” используются датчики температуры.
• “Двигатель постоянного тока” включает в себя схему подключения объекта управления, индикацию состояния реле, сам объект управления: двигатель постоянного тока на одном конце вала которого размещен шкив с кодовым диском. На втором конце расположена малая шестерня. Схема управления предусматривает возможность ступенчатого пуска двигателя и осуществление динамического торможения. Сигнал задания на ДПТ подается от аналогового выхода ПЛК. Датчик частоты вращения ДПТ выполнен на основе кодового диска. На LCD индикаторе отображается частота вращения ДПТ.
• “Индикация” выполнена на основе LCD индикатора. Позволяет наблюдать значение скорости вращения двигателя постоянного тока, расстояние до «метки» на участке “Испытание датчиков”, температуру в модели отапливаемого помещения. Смена профиля индикации осуществляется нажатие кнопки “Переключение индикации”.

К лабораторному стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.
