НТЦ-19.03 “Трубопроводный транспорт и хранение газа”

Br0.00

Учебный лабораторный стенд предназначен для использования в качестве учебного оборудования в учреждениях высшего, среднего специального и профессионально-технического образования при проведении лабораторно-практических занятий по изучению режимов движения газа в газопроводах различной сложности, конфигурации и разнообразных характеристик в составе с системой охлаждения газа.

Категории: Аэродинамика и газодинамика, Нефтегазовая промышленность, Новые продукты

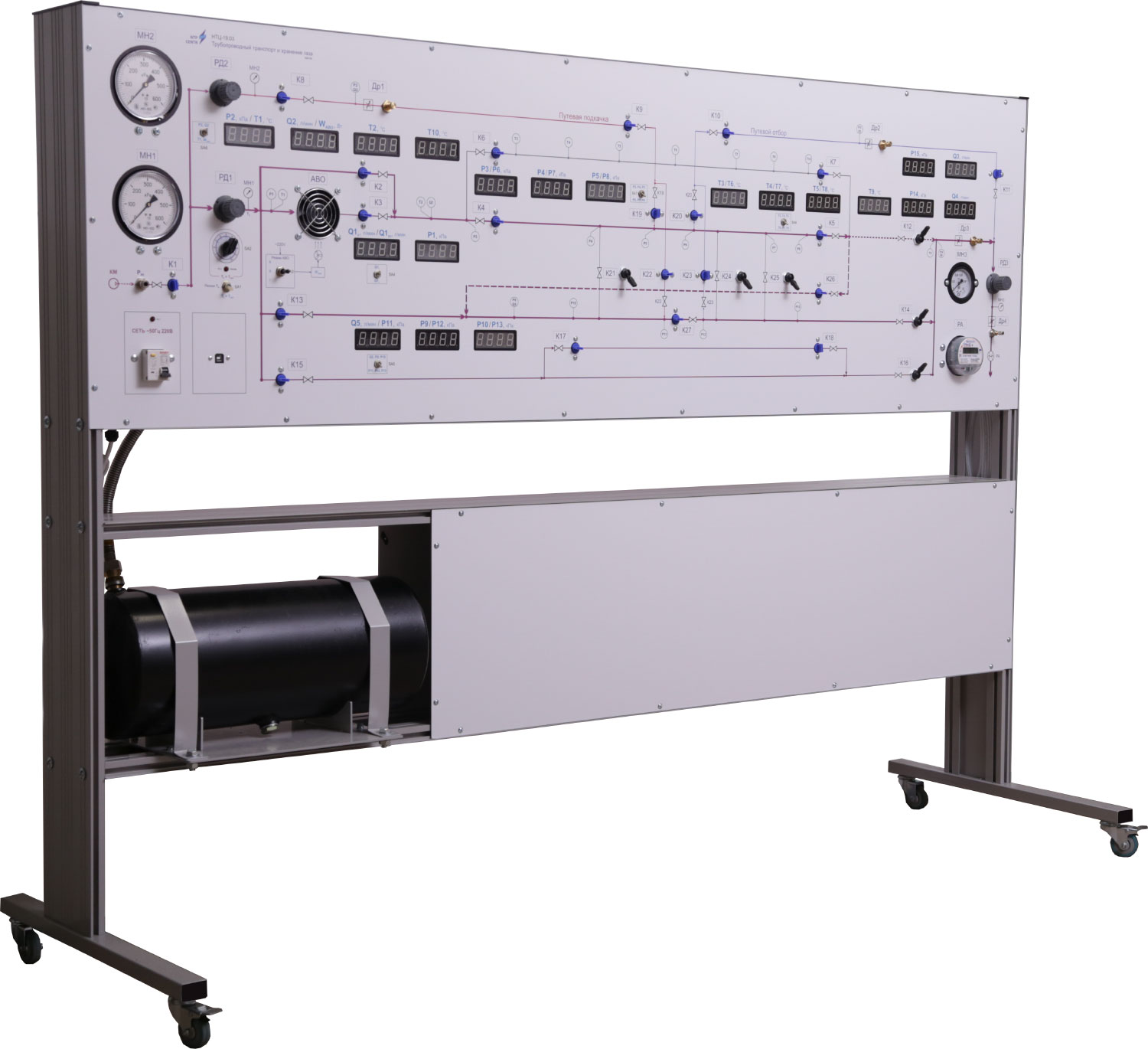

Конструктивно стенд состоит из корпуса и передвижного стола.

На корпусе смонтирована лицевая панель и нижние крепления, на которых установлена пластина с ресивером (20 л). Внутри корпуса размещено электрооборудование, система измерения, источник питания и трубопроводы с арматурой, фитингами и датчиками давления, температуры и расхода воздуха, блок питания +12В, 1А, трансформаторы ОСМ1-0,1 и ОСМ1-0,063.

Система трубопроводов и арматуры позволяет включать и снимать характеристики различных трубопроводов, включаемых раздельно, параллельно или последовательно; однониточного газопровода с путевыми отборами и подкачками; сложных газопроводов; трубопроводов с лупингом; трубопроводов с перемычками; процесса охлаждения газа.

На лицевой панели размещен порт для подачи сжатого воздуха от компрессора и ресивера (500 л), сетевой выключатель, органы управления нагревом и охлаждением воздуха, рукоятки распределителей, клапанов, дросселей и регуляторов давления, индикаторы системы измерения, манометры, счетчик газа и разъем для подключения к ПК (USB).

Передвижной стол предназначен для размещения ноутбука, принимающего массив измеренных данных по интерфейсу USB.

К стенду прилагается:

комплект методической и технической документации, предназначенный для преподавательского состава;
программное обеспечение.

Перечень выполняемых работ

Исследование режимов движения газа и температурного режима газопровода. Определение коэффициента гидравлического сопротивления газопроводов. Определение коэффициента эффективности газопровода.
Исследование режимов работы сложных газопроводов. Исследование режима работы однониточного газопровода с путевыми отборами и подкачками.
Исследование изменения режимов работы газопровода при периодических сбросах и подкачках.
Исследование режимов работы параллельных и последовательно соединенных газопроводов.
Исследование увеличения пропускной способности газопроводов с помощью прокладки лупинга.
Исследование эффективности перемычек.
Оптимизация совместной работы узла охлаждения газа и магистрального газопровода.
Экспериментальное определение расчетных характеристик аппаратов воздушного охлаждения газа на магистральных газопроводах.

Технические характеристики

Питание		~220В, 50 Гц
Потребляемая мощность, кВт, не более		0,3
Габаритные размеры стенда, не более
	ширина, мм	2010
	высота, мм	1310
	глубина, мм	600
	стол передвижной, мм	800х700х600
Вес стенда, кг, не более		117

Комплектность

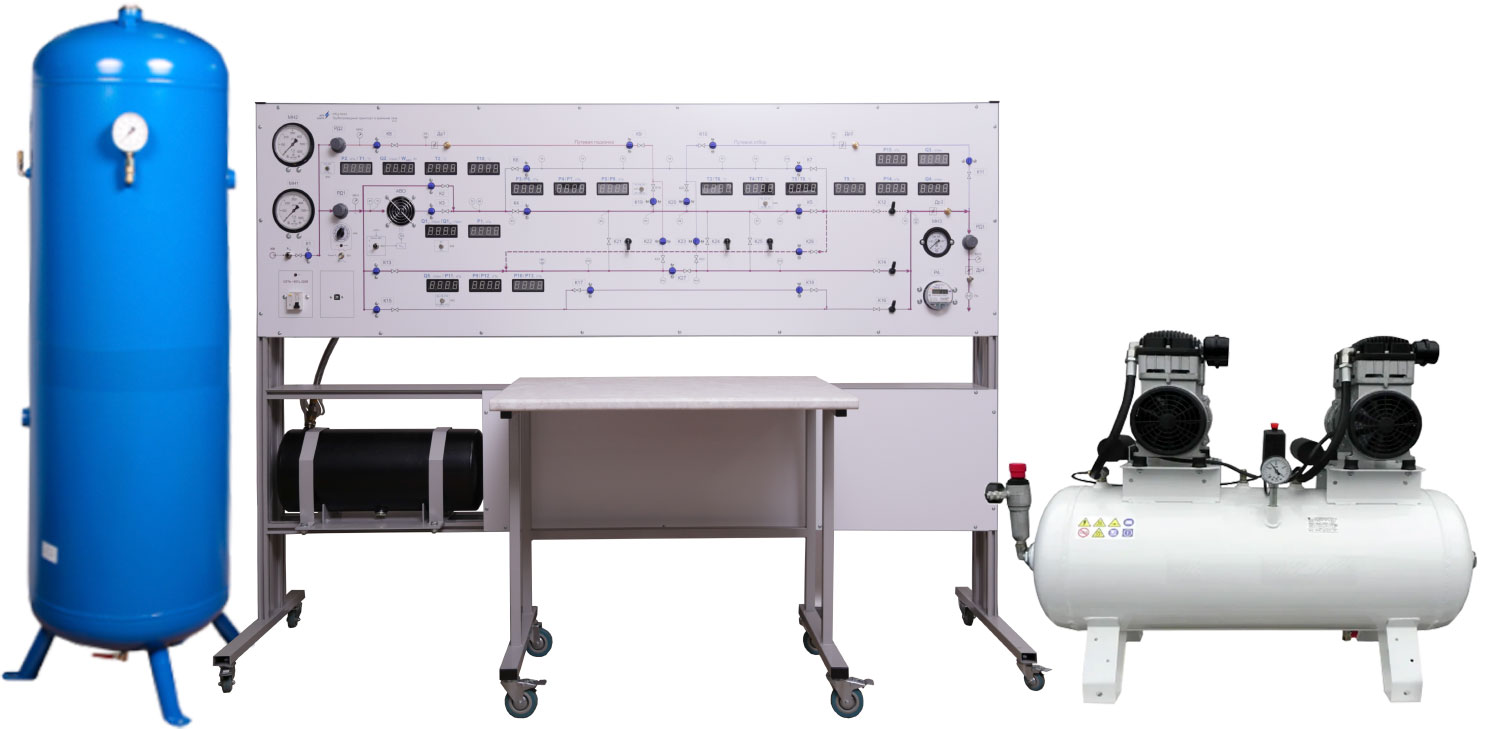

учебный лабораторный стенд – 1 шт.;
компрессор – 1 шт.;
ресивер 500 л – 1 шт.;
USB-кабель – 1 шт.;
паспорт – 1 шт.;
сопроводительные материалы в электронном виде – 1 шт.

Дополнительное оборудование (не входит в комплект поставки)

Необходимое дополнительное оборудование:

Персональный компьютер или ноутбук
