НТЦ-16.47 “Водоснабжение и водоочистка”

Br0.00

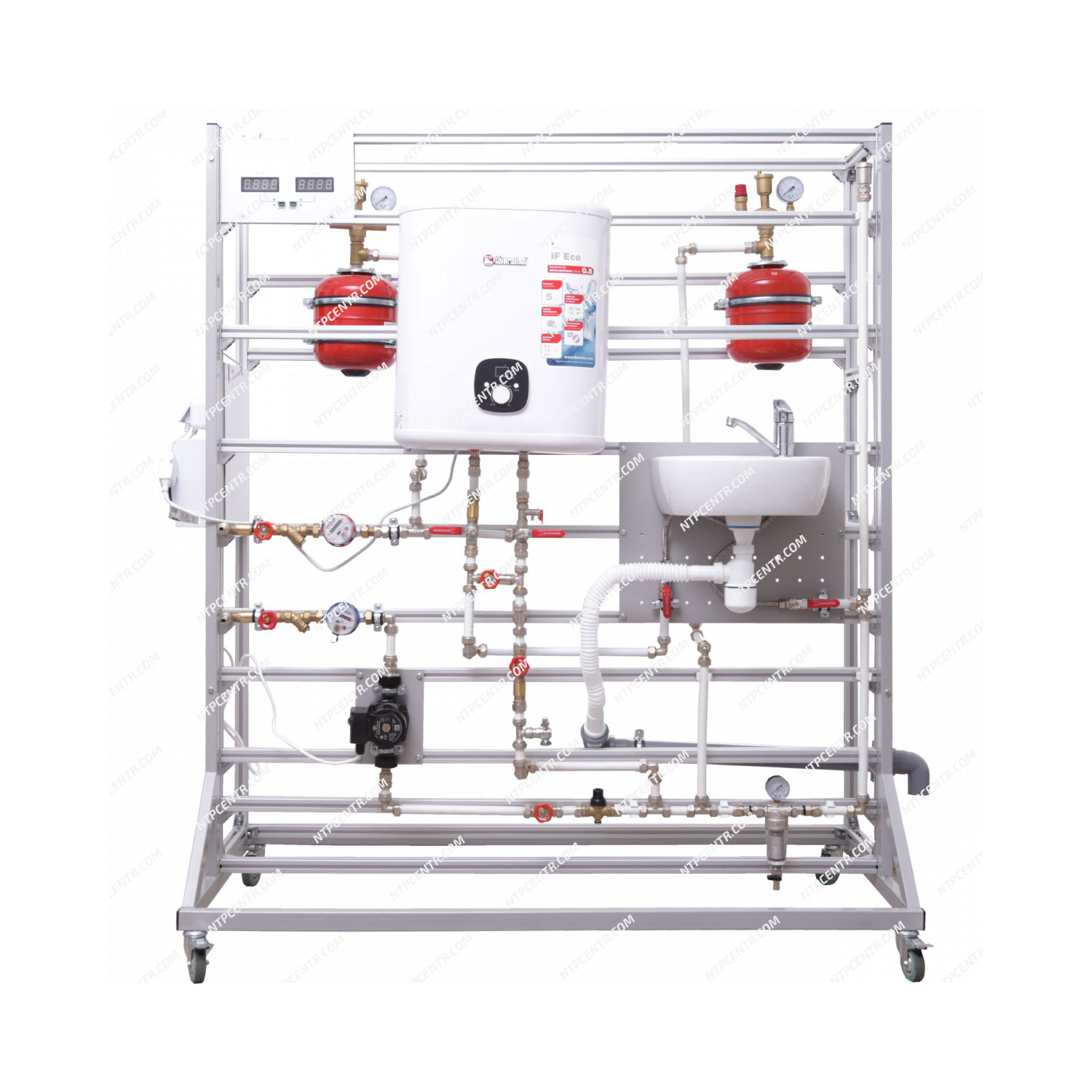

Учебный лабораторный стенд предназначен для изучения водоснабжения жилого объекта (горячего и холодного).


Категория:
Стенд смонтирован на мобильной платформе и оборудован узлами запитки от водопроводной сети, средствами измерения расхода горячей и холодной воды, электрическим насосом, расширительными баками-аккумуляторами, защитной аппаратурой по давлению и перегреву.

На стенде установлены:

  • регулятор давления,
  • фильтр с обратной промывкой,
  • электрический водонагреватель на 30 л,
  • раковина со смесителем и сливным устройством,
  • вентили, краны и обратные клапаны для регулирования и перенаправления тока жидкости.

Система измерения включает цифровые термометры с выносными датчиками, расходомеры воды, измеритель-анализатор электрической энергии.

К стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.

3D модель

Перечень выполняемых работ

  1. Устройства систем водоснабжения.
  2. Монтаж установки и работа с оборудованием.
  3. Назначение и условное обозначение элементов.

Технические характеристики

Питание ~50 Гц 220 В (однофазная 220 В, 50 Гц)
Потребляемая мощность, кВт, не более 2,5
Габаритные размеры стенда, не более
  ширина, мм 1600
  высота, мм 1900
  глубина, мм 800
Вес стенда, кг, не более 120



Комплектность

  • учебный лабораторный стенд – 1 шт.;
  • многофункциональный измеритель электрических параметров – 1 шт.;
  • паспорт – 1 экз.;
  • сопроводительные материалы в электронном виде – 1 шт.

Дополнительное оборудование (не входит в комплект поставки)

Рекомендуемое дополнительное оборудование:

  • набор инструмента.
