НТЦ-13.02.6 “Ось вращения”

Br0.00

Учебный лабораторный стенд предназначен для использования в качестве учебного оборудования в учреждениях высшего, среднего специального и профессионально-технического образования при проведении лекционных и лабораторно-практических занятий по дисциплинам «Физика», «Техническая механика».

Категория: Механика

Учебный лабораторный стенд предназначен для демонстрации положения мгновенной оси вращений при сложном движении тела.

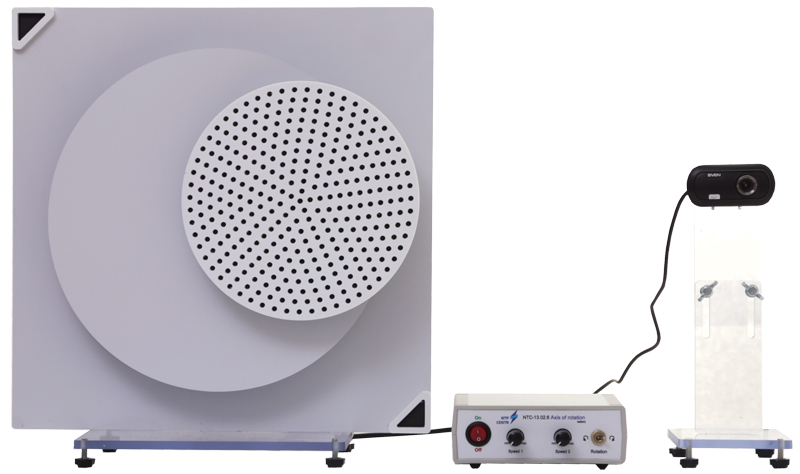

Конструктивно стенд состоит из лабораторной установки и блока управления.

Установка состоит из двух вращающихся дисков, первый из которых установлен на неподвижном валу двигателя с возможностью регулировки, как частоты вращения, так и направления. Второй диск установлен на подвижном валу, который установлен на вращающемся диске. На втором диске нанесена разметка для определения мгновенной неподвижной оси вращения оптической системой измерения. Вся конструкция смонтирована на стальном основании. Система управления и измерения позволяет регулировать частоту вращения дисков и фиксировать её значение.

К стенду прилагается:

комплект методической и технической документации, предназначенный для преподавательского состава;
программное обеспечение.

Перечень выполняемых работ

Определение мгновенной оси вращения при равных по величине и направлению угловых скоростях.
Определение мгновенной оси вращения при равных по величине и разных по направлению угловых скоростях.
Определение мгновенной оси вращения при разных по величине и направлению угловых скоростях.

Технические характеристики

Питание		50 Гц, 220 В
Габаритные размеры лабораторной установки, не более
ширина, мм		400
высота, мм		500
глубина, мм		300
Габаритные размеры блока управления, не более
ширина, мм		160
высота, мм		60
глубина, мм		250
Вес стенда, кг, не более		12

Комплектность

учебный лабораторный стенд – 1 шт.;
паспорт – 1 шт.;
сопроводительные материалы в электронном виде – 1 шт.

Дополнительное оборудование (не входит в комплект поставки)

Необходимое дополнительное оборудование:

Персональный компьютер или ноутбук
