НТЦ-05.01.3 “Методы измерения давления”

Br0.00

Учебный лабораторный стенд предназначен для использования в качестве учебного оборудования в учреждениях высшего, среднего специального и профессионально-технического образования.


Категории: ,

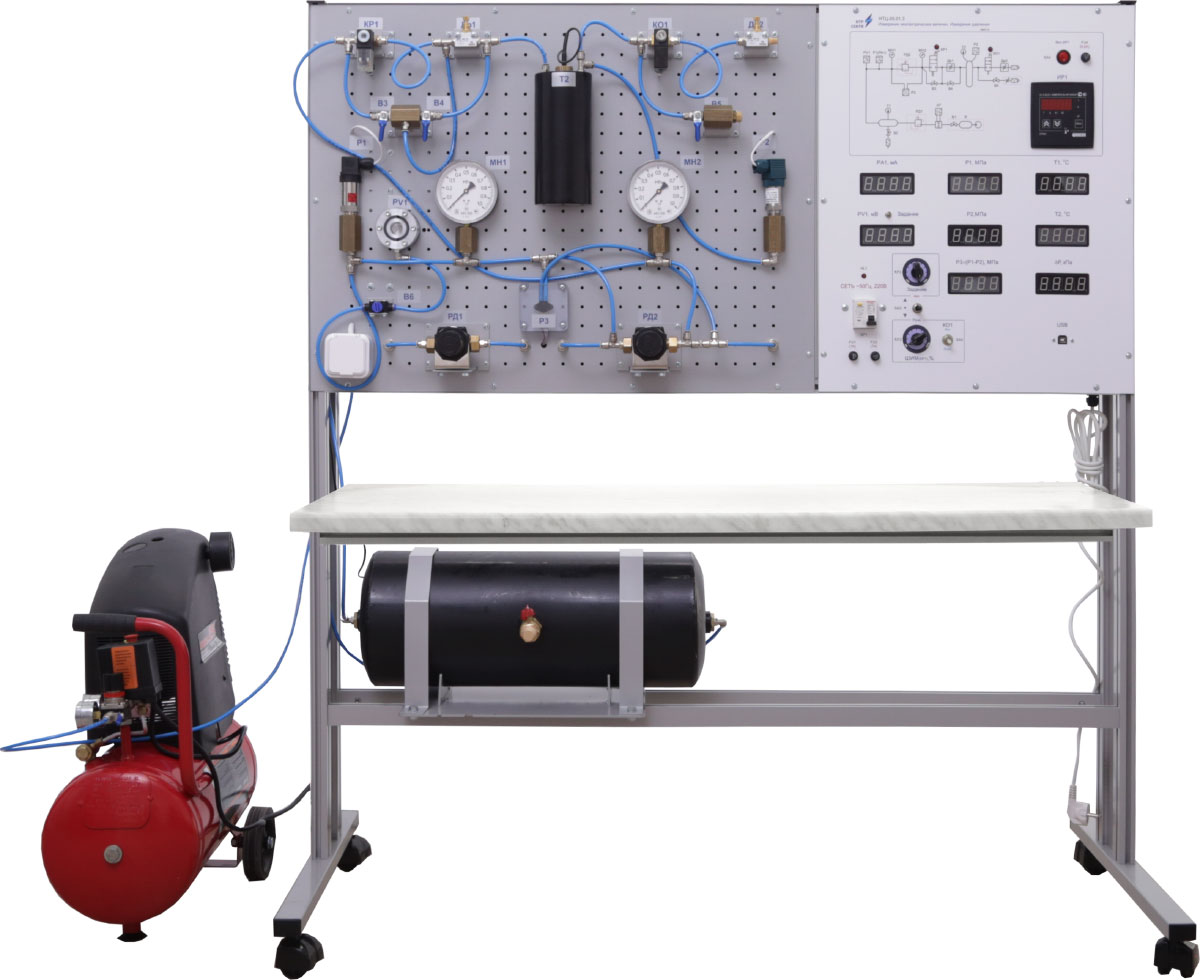

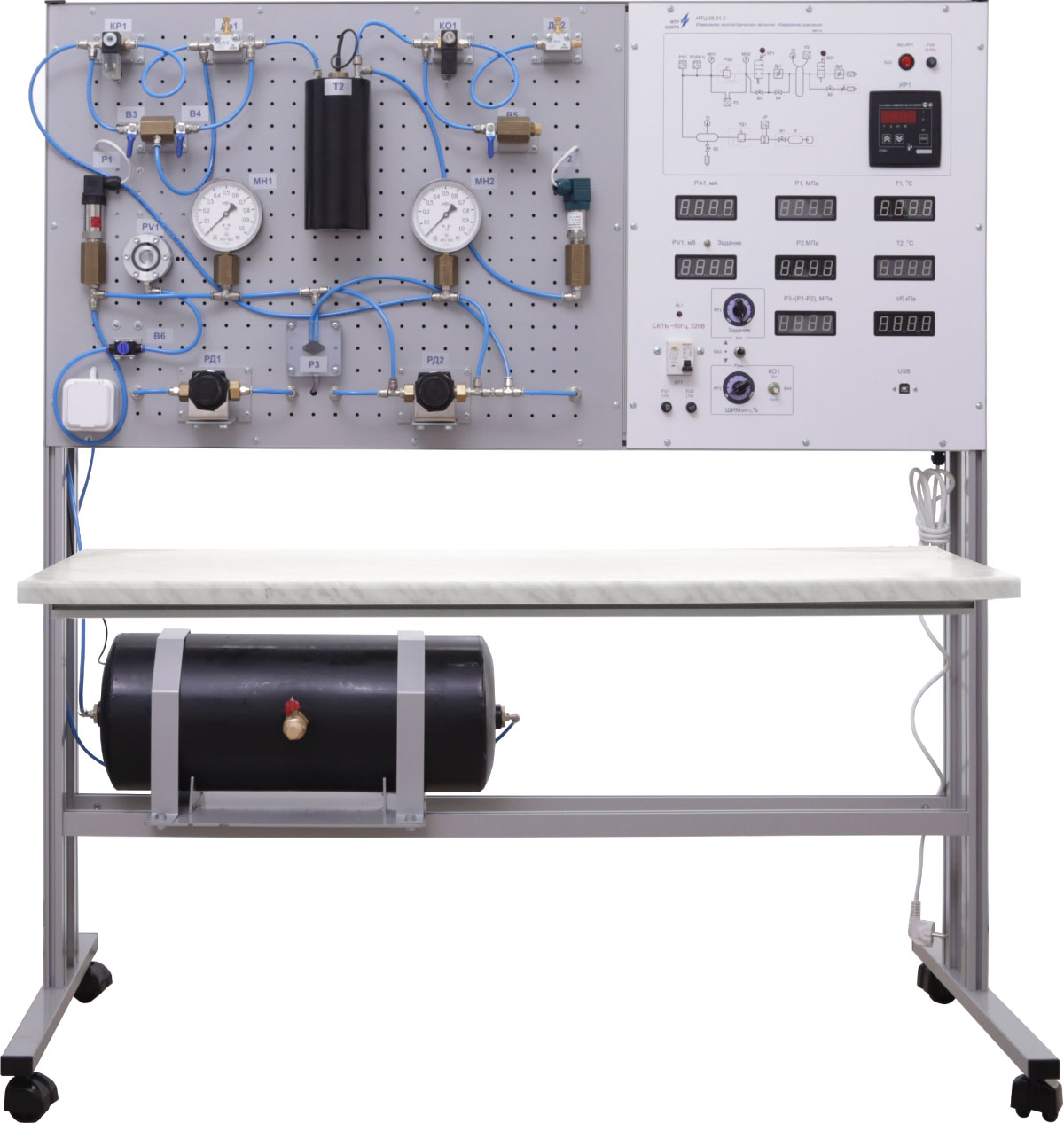

Конструктивно стенд состоит из корпуса, на котором смонтирована лицевая панель, наборное поле и столешница интегрированного рабочего стола. Стенд выполнен в напольном, моноблочном исполнении.

На лицевой панели установлена стальная перфорированная панель(наборное поле), на которой закреплена пневматическая аппаратура, ресивер и датчики измерения давления и температуры, розетка для подключения компрессора (в левом нижнем углу поля), а с тыльной стороны установлены расходомер и разветвительные коробки с коммутационными проводами.

Ресивер для сжатого воздуха размещается под столешницей.

В корпусе стенда установлена часть электрооборудования:

  • силовой трансформатор и трансформатор питания;
  • источник питания;
  • электронные измерительные устройства;
  • реле.

На лицевой панели размещено следующее оборудование:

  • сетевой выключатель;
  • табло цифровых приборов;
  • светодиодные индикаторы;
  • коммутационная аппаратура;
  • схематичное изображение технологического процесса.

К стенду подключается внешний источник сжатого воздуха (компрессор).

К стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.

Перечень выполняемых работ

  1. Приборы для измерения давления. Стрелочный деформационный манометр.
  2. Приборы для измерения давления. Датчик давления деформационного мембранного типа.
  3. Приборы для измерения давления. Датчик давления пьезорезистивного типа.
  4. Приборы для измерения давления. Дифференциальный манометр.
  5. Снятие характеристики компрессора.
  6. Изучение редукционного клапана.
  7. Изучение характеристик пропорционального дроссельного клапана.
  8. Изучение микропроцессорного управляющего регулятора (серии ОВЕН) для поддержания давления в системе.

Технические характеристики

Питание 220 В, 50 Гц
Потребляемая мощность, кВт, не более 1,7
Габаритные размеры стенда, не более
  ширина, мм 1320
  высота, мм 1470
  глубина, мм 610
Вес стенда, кг, не более 70

Комплектность

  • учебный лабораторный стенд – 1 шт.;
  • компрессор – 1 шт.;
  • пневмотрубка полимерная – 1 шт.;
  • паспорт – 1 шт.;
  • cопроводительные материалы в электронном виде – 1 шт.
