НТЦ-22.05.24 “Измерение теплоты парообразования”

Br0.00

Учебный лабораторный стенд предназначен для проведения серии экспериментов по определению величины теплоты парообразования.

Категории: ,

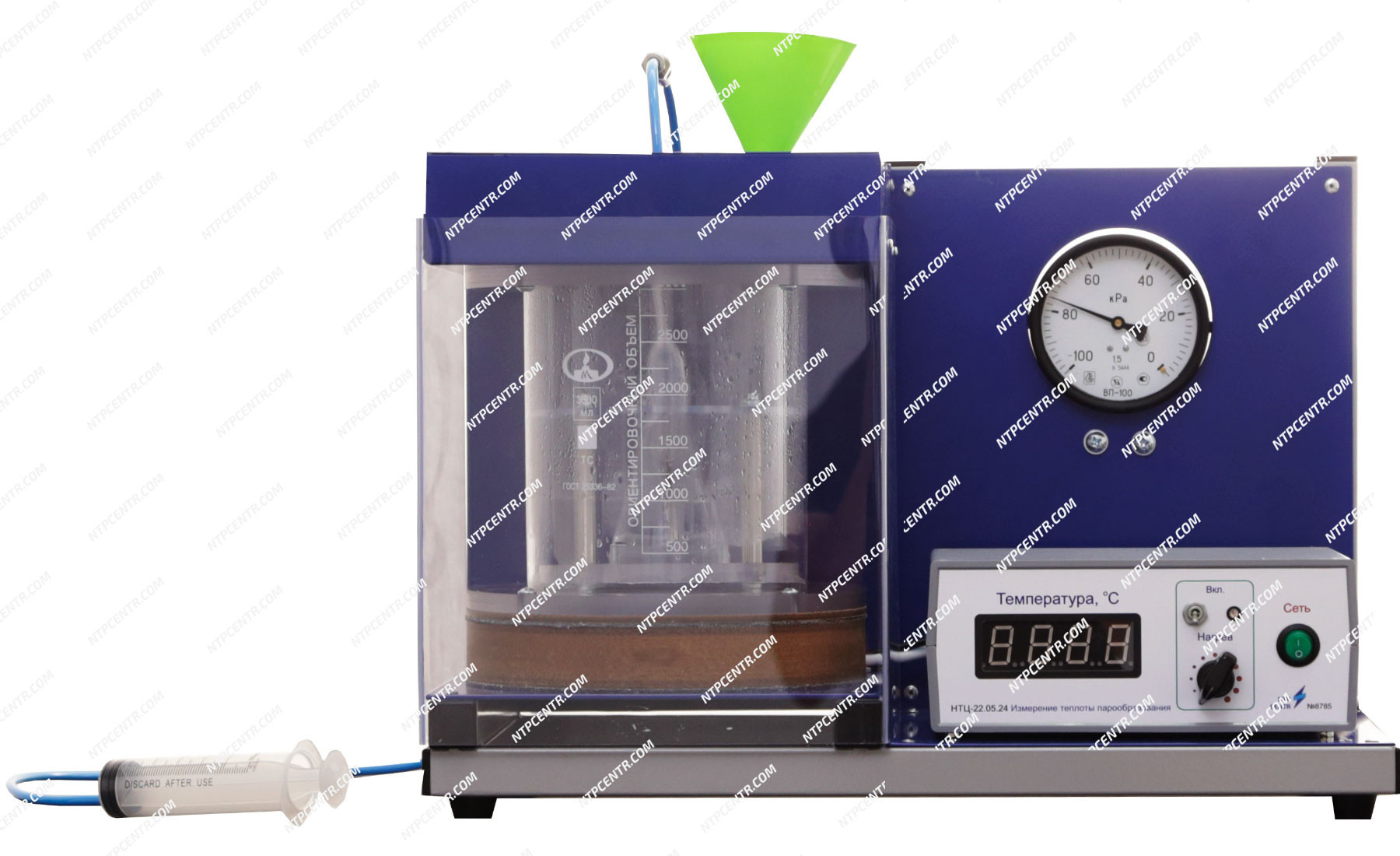

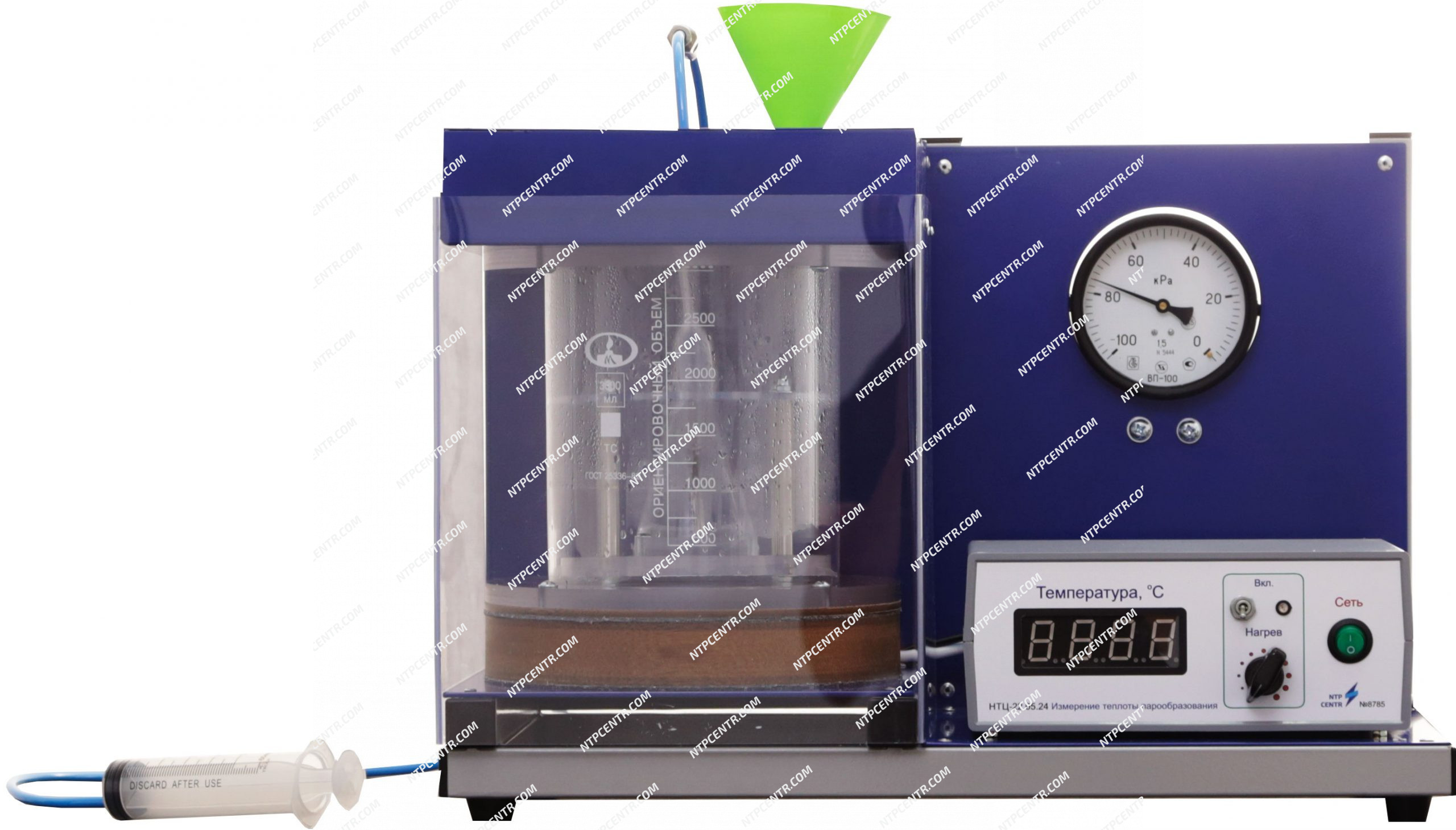

Конструктивно стенд состоит из рамы с вертикальной панелью, термостата с защитным прозрачным кожухом и контрольно-измерительного устройства.

Рама представляет собой металлическую сборно-сварную конструкцию, на которой установлены:

  • основание корпуса нагревателя;
  • вертикальная панель для крепления вакуумметра;
  • крепежная пластина контрольно-измерительного устройства.

Термостат представляет собой сборную конструкцию совместно с нагревателем и фиксатором колбы Бунзена. Нагреватель расположен в нижней части термостата. Фиксатор колбы Бунзена размещен внутри стеклянного стакана термостата и фиксирует центральное положение колбы в нем.

Контрольно-измерительное устройство предназначено для измерения температуры колбы Бунзена с водой и давления водяного пара.

Четырехразрядный индикатор служит для вывода на лицевую панель текущей температуры колбы Бунзена.

Измерение величины разрежения осуществляется вакуумметром, закрепленным на вертикальной панели.

К стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.

Перечень выполняемых работ

  1. Измерение теплоты парообразования.

Технические характеристики

Питание ~50 Гц 220 В (однофазная 220 В, 50 Гц)
Потребляемая мощность, кВт, не более 0,5
Габаритные размеры стенда, не более
  ширина, мм 520
  высота, мм 400
  глубина, мм 320
Вес стенда, кг, не более 15
Габаритные размеры вакуумного насоса, не более
  ширина, мм 255
  высота, мм 202
  глубина, мм 105
Вес вакуумного насоса, кг, не более 4



Комплектность

  • учебный лабораторный стенд – 1 шт.;
  • паспорт – 1 шт.;
  • комплект заправочный (шприц, воронка) – 1 шт.;
  • вакуум-насос – 1 шт.;
  • электрический чайник – 1 шт.;
  • сопроводительные материалы в электронном виде – 1 шт.
