НТЦ-22.04.25 “Определение момента инерции тела динамическим способом”

Br0.00

Учебный лабораторный стенд предназначен для изучения законов динамики вращательного движения твердого тела и определения момента инерции тела динамическим методом.

Категории: ,

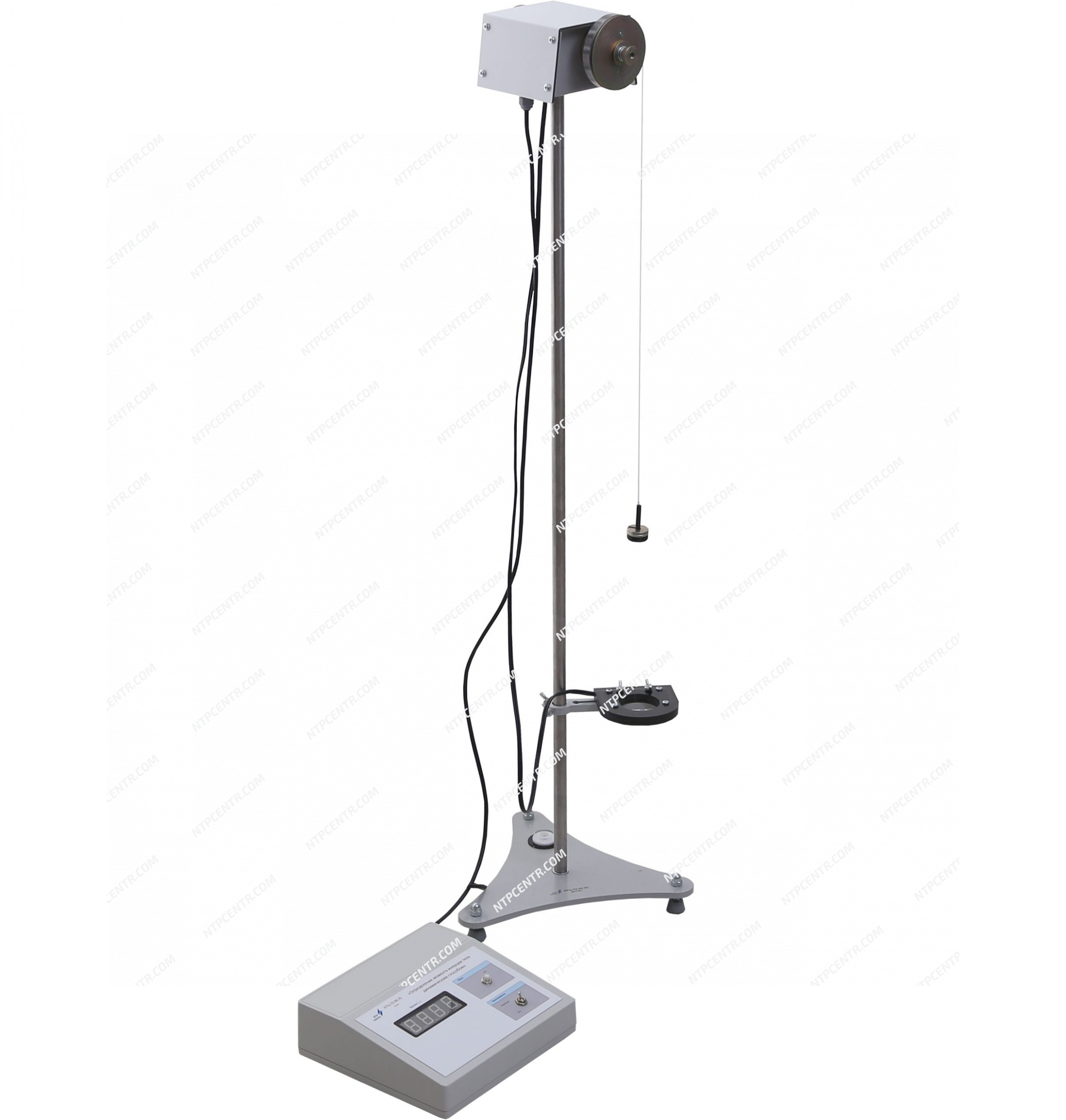

Конструктивно стенд состоит из экспериментальной установки и блока управления (электронного секундомера).

Установка представляет собой стойку на основании, на которой установлен оптический датчик и шкив, на который наматываются нити с грузами на конце. На оси шкива имеется гайка для закрепления сменных маховиков и крестового маятника. В исходном положении нить намотана на шкив и зафиксирована электромагнитом. В ходе эксперимента электромагнит отключается и, одновременно, запускается отсчет времени. Груз приходит в движение, вследствие которого ось  шкива раскручивается.

Для отсчета времени движения грузов используется блок управления (электронный секундомер). На лицевой панели блока управления размещен четырехразрядный индикатор и элементы управления.

К стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.

Перечень выполняемых работ

  1. Определение момента инерции маховика.
  2. Проверка теоремы Штейнера.

Технические характеристики

Питание ~50 Гц 220 В (однофазная 220 В, 50 Гц)
Потребляемая мощность, кВт, не более 0,03
Габаритные размеры экспериментальной установки, не более
  ширина, мм 350
  высота, мм 1150
  глубина, мм 350
Габаритные размеры блока управления, не более
  ширина, мм 228
  высота, мм 76
  глубина, мм 230
Вес стенда, кг, не более 10

Комплектность

  • учебный лабораторный стенд – 1 шт.;
  • линейка – 1 шт.;
  • набор грузов – 1 компл.;
  • набор маховиков – 1 компл.;
  • паспорт – 1 шт.;
  • сопроводительные материалы в электронном виде – 1 шт.
