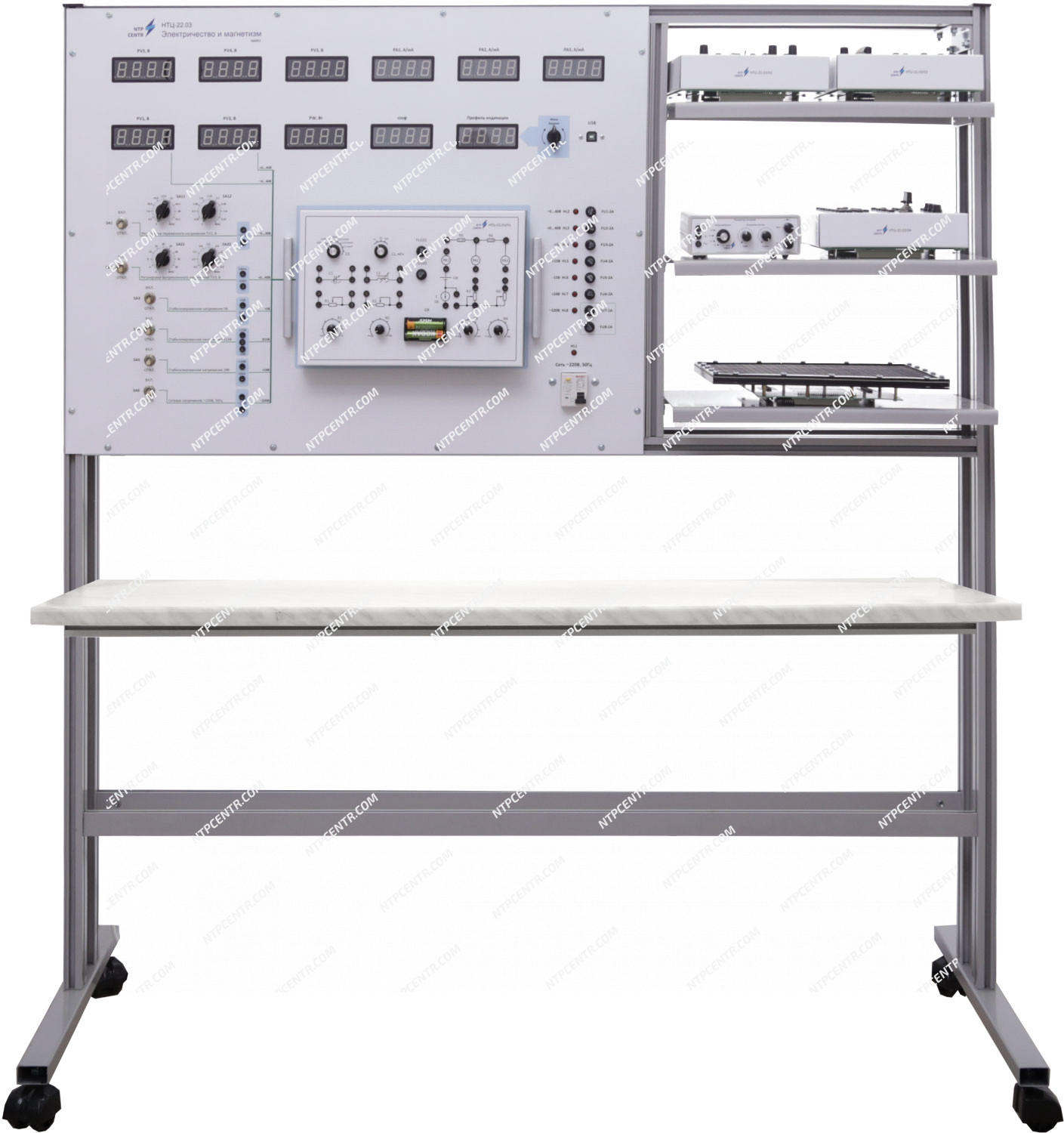

НТЦ-22.03.Б “Электричество и магнетизм”

Br0.00

Учебный лабораторный стенд предназначен для использования в качестве учебного оборудования в учреждениях высшего, среднего специального и профессионально-технического образования при изучении электричества и магнетизма.

*Для получения дополнительной информации можете связаться с нами по указанным на сайте телефонам или электронной почте.


Категории: ,
Учебные лабораторные стенды серии «Базис» конструктивно состоят из «Базис-стенда» (стенда) и набора сменных панелей.

Стенд может комплектоваться различными наборами сменных панелей, что позволяет конфигурировать его под разные тематические планы учебных дисциплин, а также в последующем докупать дополнительные модули при изменении перечня лабораторных работ.

К стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.

Перечень выполняемых работ

  1. Сменная панель НТЦ-22.03/01:
  • Изучение работы батареи элементов питания (закон Ома для полной цепи).
  • Свободные электромагнитные колебания.
  • Вынужденные колебания в последовательном колебательном контуре.

2. Сменная панель НТЦ-22.03/02:

  • Определение электрических сопротивлений.
  • Параллельное и последовательное включение сопротивлений.
  • Резистивный делитель напряжения.
  • Определение емкости конденсаторов.
  • Параллельное и последовательное соединение конденсаторов.
  • Емкостный делитель напряжения.

3. Сменная панель НТЦ-22.03/03:

  • Методы электрических измерений.
  • Реактивные сопротивления.
  • Закон Ома для цепи переменного тока.

4. Сменная панель НТЦ-22.03/04:

  • Определение индуктивности катушки.
  • Определение индуктивности магнитосвязанных катушек.
  • Определение коэффициентов трансформации трансформаторов.
  • Изучение сложений колебаний.
  • Изучение петли гистерезиса и измерение параметров ферромагнетиков.

5. Сменная панель НТЦ-22.03/05:

  • Исследование электростатического поля.

Технические характеристики

Питание ~50 Гц 220 В
Потребляемая мощность, кВт, не более 0,3
Вес стенда, кг, не более 70



Комплектность

  • учебный лабораторный стенд – 1 шт.;
  • соединительные перемычки и кабели – 1 компл.;
  • генератор сигналов – 1 шт.;
  • зарядное устройство – 1 шт.;
  • мультиметр – 1 шт.;
  • паспорт – 1 шт.;
  • сопроводительные материалы в электронном виде – 1 шт.

Дополнительное оборудование (не входит в комплект поставки)

Необходимое дополнительное оборудование:
