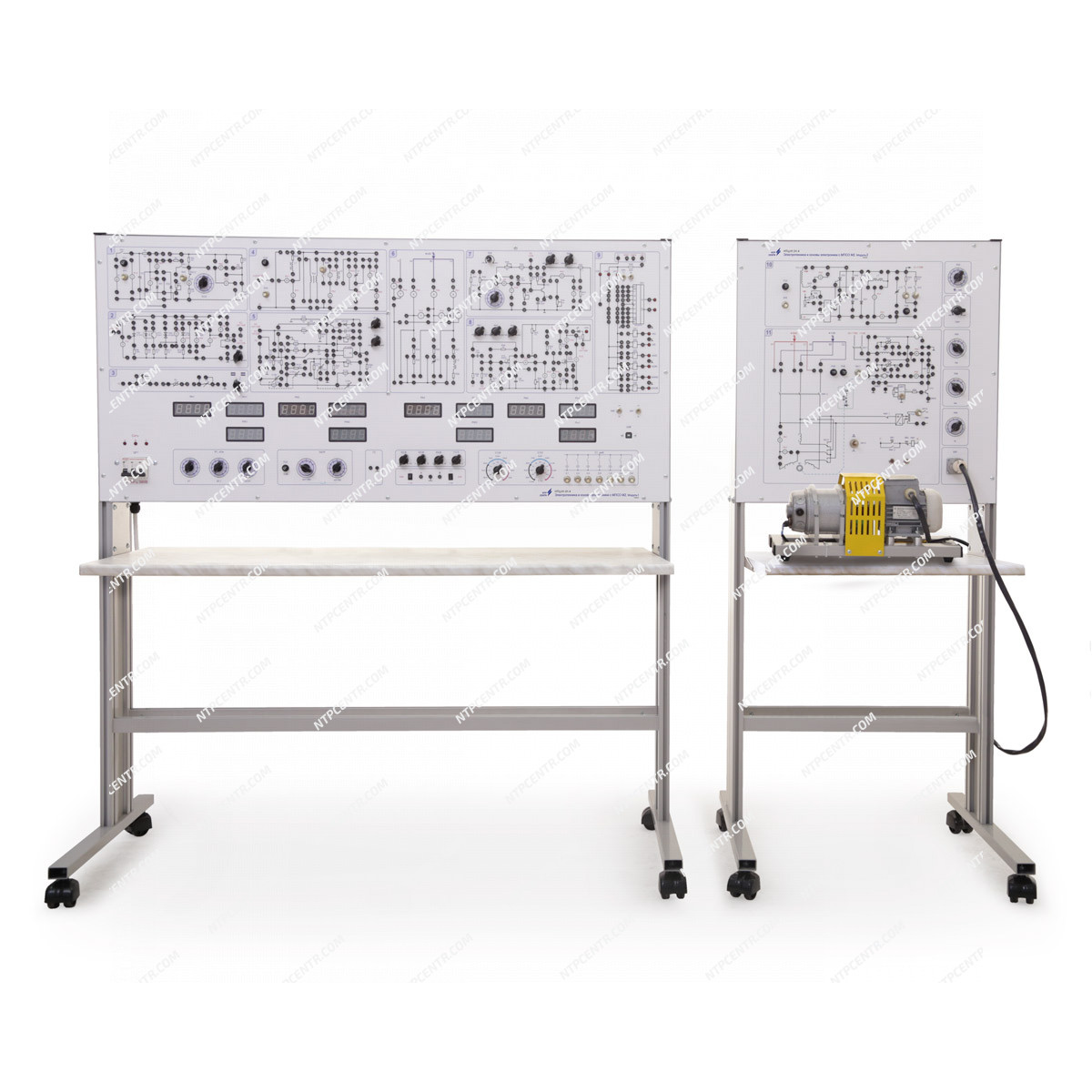

НТЦ-01.01.4 “Электротехника и основы электроники с МПСО М2”
Br0.00
Учебный лабораторный стенд предназначен для использования в качестве учебного оборудования в учреждениях высшего, среднего специального и профессионально-технического образования при проведении лабораторно-практических занятий по электротехнике и основам электроники.
- Описание
- Перечень выполняемых работ
- Технические характеристики
- Комплектность
- Дополнительное оборудование (не входит в комплект поставки)
- корпусов Модуля 1 и Модуля 2, в которые установлена часть электрооборудования, электронные платы, лицевая панель и столешница интегрированного рабочего стола;
- электромашинного агрегата (спарки), содержащего две электрические машины: асинхронный электродвигатель с короткозамкнутым ротором и электродвигатель постоянного тока независимого/последовательного возбуждения. На машинном агрегате установлен оптический датчик скорости.
В корпусе стенда размещены:
- блок питания;
- плата тиристорного управляемого выпрямителя и широтно-импульсного преобразователя;
- регулируемый источник переменного напряжения на базе автотрансформатора;
- магазины конденсаторов;
- нагрузочные резисторы;
- цифровой измерительный комплекс с индикацией;
- плата измерителя частоты вращения электрических машин с индикацией;
- цифровой двухканальный осциллограф;
- генератор сигналов.
На лицевых панелях стенда изображены электрические схемы объектов исследования, которые распределены по группам в соответствии с тематикой проводимых лабораторных работ. На лицевых панелях также установлены коммутационные гнёзда и аппаратура, индикаторы цифровых измерительных приборов, а также органы управления для изменения параметров при проведении лабораторных работ.
К органам управления и другим элементам лицевой панели Модуля 1 относятся:
- выключатель сетевой с контролем напряжения в каждой фазе;
- переключатель блока переменного резистора;
- переключатель лабораторного автотрансформатора;
- гнезда выходного сигнала генератора сигнала;
- регуляторы ЭДС постоянного тока;
- гнезда для подключения к каналам встроенного цифрового с переключателями делителей напряжения входного сигнала.
- магазины конденсаторов;
- индикация цифрового измерительного комплекса.
Измерения производятся с помощью цифрового измерительного комплекса, встроенного в стенд и подключаемого к персональному компьютеру через шину USB. Измерительный комплекс состоит из 4-х гальванически развязанных многоканальных АЦП, модуля микропроцессорной измерительной системы, обеспечивающей многоканальное проведение измерений во всех трех фазах с выводом измеренных величин тока, напряжения и мощности на цифровые индикаторы. Измерительный комплекс имеет возможности измерений как постоянного, так и переменного тока.
К органам управления и другим элементам лицевой панели Модуля 2 относятся:
- задатчики для системы управления управляемого выпрямителя;
- переключатели регулируемых реостатов цепей якоря и возбуждения двигателя постоянного тока.
- задатчик для ШИП;
- разъем для подключения спарки электромагнитного агрегата.
К стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.
Перечень выполняемых работ
- Электроизмерительные приборы и измерения в электрических цепях. Измерительный мост постоянного тока.
- Простейшие линейные электрические цепи постоянного тока. Схемы соединения элементов. Экспериментальное определение параметров.
- Линейные цепи постоянного тока с двумя источниками электропитания.
- Последовательное соединение нелинейных элементов цепи постоянного тока. Разветвленная нелинейная цепь постоянного тока.
- Экспериментальное определение параметров элементов в цепях постоянного тока.
- Нелинейные цепи переменного тока.
- Частотные свойства электрических цепей.
- Электрическая цепь переменного тока с последовательным соединением элементов.
- Электрическая цепь переменного тока с параллельным соединением элементов.
- Исследование трехфазной цепи при соединении потребителей по схеме «звезда».
- Исследование трехфазной цепи при соединении потребителей по схеме «треугольник».
- Исследование характеристик диодов.
- Снятие статических характеристик биполярного транзистора.
- Однокаскадный транзисторный усилитель на биполярном транзисторе.
- Снятие статических характеристик полевого транзистора.
- Однокаскадный транзисторный усилитель на полевом транзисторе.
- Исследование оптотранзистора.
- Исследование тиристора.
- Исследование однофазных неуправляемых и управляемых выпрямителей.
- Исследование сглаживающих фильтров.
- Исследование параметрического стабилизатора напряжения.
- Исследование инвертирующего и неинвертирующего операционного усилителя.
- Линейные вычислительные схемы на основе ОУ.
- Исследование схемы активных фильтров на ОУ.
- Исследование аналогового компаратора и триггера Шмитта.
- Исследование мультивибраторов на ОУ.
- Исследование типовых логических элементов.
- Исследование работы JK-, RS-триггера и цифрового счётчика в интегральном исполнении.
- Определение параметров и основных характеристик однофазного трансформатора.
- Изучение и пробный пуск трехфазного асинхронного двигателя с короткозамкнутым ротором.
- Исследование асинхронного трехфазного электродвигателя с короткозамкнутым ротором: при номинальном и при пониженном напряжении.
- Изучение ДПТ с НВ. Способы пуска и регулирования скорости вращения машины. Исследование естественной характеристики.
- Изучение ДПТ с НВ. Исследование искусственных характеристик.
- Изучение ДПТ с ПВ. Способы пуска и регулирования скорости вращения машины.
- Изучение ДПТ с ПВ. Исследование искусственных механических характеристик ДПТ с ПВ.
- Определение параметров и основных характеристик ГПТ с НВ.
- Определение параметров и основных характеристик ГПТ с ПВ.
Технические характеристики
| Питание | 3~380/220 В, 50Гц |
| Потребляемая мощность, кВт, не более | 0,4 |
| Габаритные размеры модуля 1, не более | |
| ширина, мм | 1310 |
| высота, мм | 1460 |
| глубина, мм | 600 |
| Вес модуля 1, кг, не более | 40 |
| Габаритные размеры модуля 2, не более | |
| ширина, мм | 605 |
| высота, мм | 1460 |
| глубина, мм | 600 |
| Вес модуля 2, кг, не более | 40 |
Комплектность
- учебный лабораторный стенд – 1 шт.;
- комплект перемычек – 1 компл.;
- USB-кабель – 1 шт.;
- соединительный кабель – 1 шт.;
- паспорт – 1 шт.;
- сопроводительные материалы в электронном виде – 1 шт.
