НТЦ-07.37.Б “Монтаж и наладка электроприводов”

Br0.00

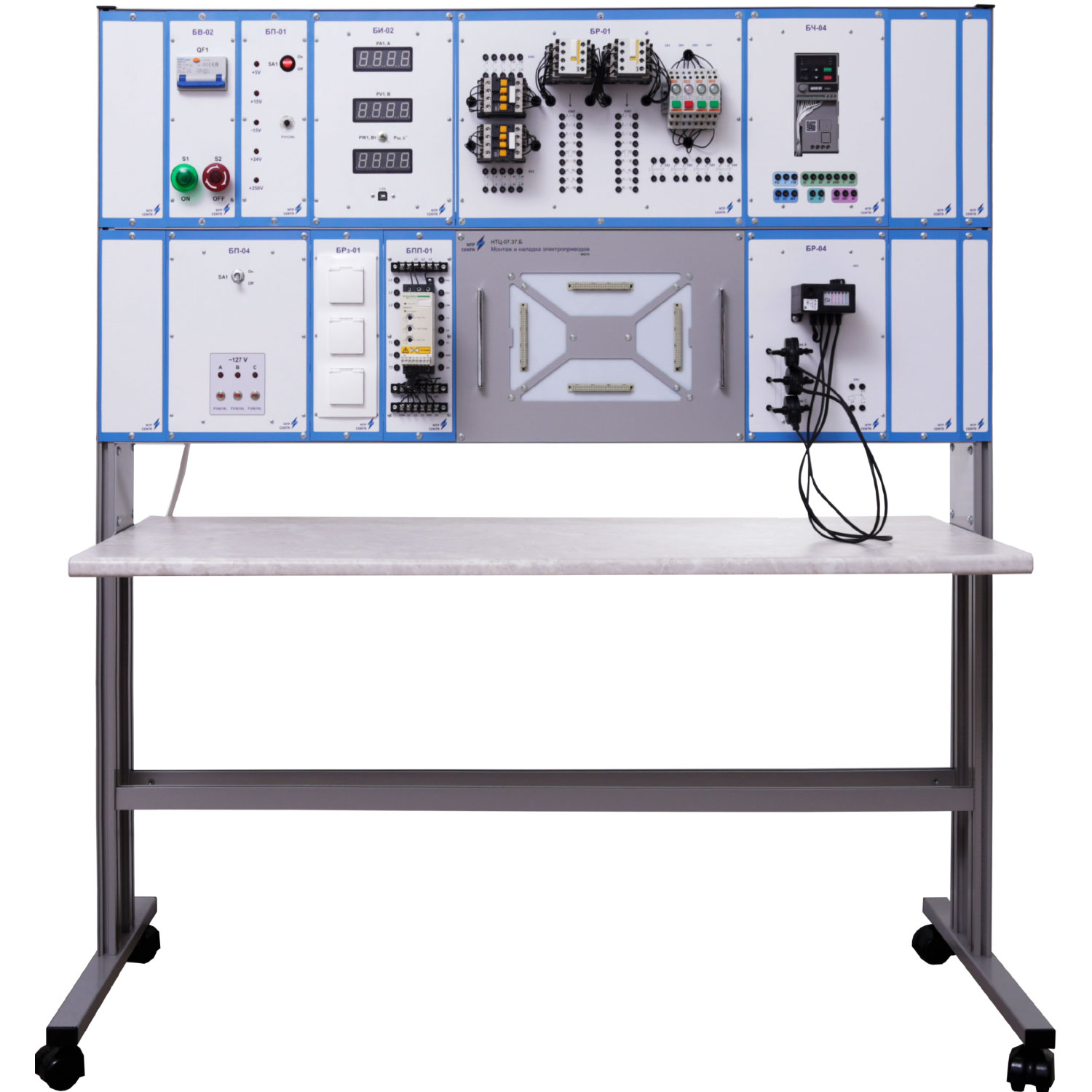

Учебный лабораторный стенд предназначен для приобретения учащимися навыков по монтажу схем управления электроприводом, диагностике, поиску и устранению неисправностей.

*Обратите внимание! ОПИСАНИЕ НА САЙТЕ НЕ ЯВЛЯЕТСЯ ДОСТАТОЧНЫМ ПРИ ФОРМИРОВАНИИ ТЕХНИЧЕСКОГО ЗАДАНИЯ ДЛЯ ОБЪЯВЛЕНИЯ ПРОЦЕДУР ГОСЗАКУПОК. Для получения расширенного технического задания, пожалуйста, свяжитесь с нами по номеру телефона или электронной почте, указанным на сайте.


Категория:
Конструктивно стенд состоит из трех частей:
  • базис-стенда;
  • блока асинхронного электродвигателя;
  • комплекта сменных панелей.

Стенд может быть укомплектован сменными блоками и панелями для монтажа и наладки электроприводов постоянного тока.

К  стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.

Сменные панели

Базовая комплектация

1. Сменная панель НТЦ-07.37.Б/01 «Схемы пуска АД».

2. Сменная панель НТЦ-07.37.Б/02 «Реверс АД».

3. Сменная панель НТЦ-07.37.Б/03 «Плавный пуск».

4. Сменная панель НТЦ-07.37.Б/04 «Частотный преобразователь».

5. Сменная панель НТЦ-07.37.Б/05 «Двухскоростной АД».

Дополнительная комплектация:

1. Сменная панель НТЦ-07.37.Б/06 «Схемы пуска ДПТ».

2. Сменная панель НТЦ-07.37.Б/07 «ДПТ-ТП».

3. Сменная панель НТЦ-07.37.Б/08 «ДПТ-ШИП».

4. Сменная панель НТЦ-07.37.Б/09 «Схемы управления ДПТ на основе ПЛК».

5. Сменная панель НТЦ-07.37.Б/10 «Релейно-контактные схемы управления асинхронным двигателем с фазным ротором и синхронным двигателем».

Технические характеристики

Питание 3~50 Гц, 380 В 3P+PE+N (трехфазная пятипроводная с рабочим нулевым и заземляющим проводниками с линейным напряжением 380 В и частотой 50 Гц)
Потребляемая мощность, Вт, не более 500
Вес стенда, кг, не более 140

Комплектность

  • базис-стенд – 1 шт.;
  • блок асинхронного электродвигателя – 1 шт.;
  • комплект сменных панелей – 1 комплект;
  • стеллаж для хранения сменных панелей – 1 шт.;
  • комплект монтажных проводов – 1 комплект;
  • пульт управления реле РТ3Э – ПУ-У – 1 шт.;
  • паспорт – 1 шт.;
  • сопроводительные материалы в электронном виде – 1 шт.

Дополнительное оборудование (не входит в комплект поставки)

Рекомендуемое дополнительное оборудование:

  • Сменная панель НТЦ-07.37.Б/06 «Схемы пуска ДПТ».
  • Сменная панель НТЦ-07.37.Б/07 «ДПТ-ТП».
  • Сменная панель НТЦ-07.37.Б/08 «ДПТ-ШИП».
  • Сменная панель НТЦ-07.37.Б/09 «Схемы управления ДПТ на основе ПЛК».
  • Сменная панель НТЦ-07.37.Б/10 «Релейно-контактные схемы управления асинхронным двигателем с фазным ротором и синхронным двигателем».
