НТЦ-10.65 “Качество электрической энергии в системах электроснабжения с МПСО”
Br0.00
Учебный лабораторный стенд позволяет исследовать модель линии электропередач, нагруженной на активно-индуктивную нагрузку с возможностью подключения компенсирующих конденсаторов.
- Описание
- Перечень выполняемых работ
- Технические характеристики
- Комплектность
- Дополнительное оборудование (не входит в комплект поставки)

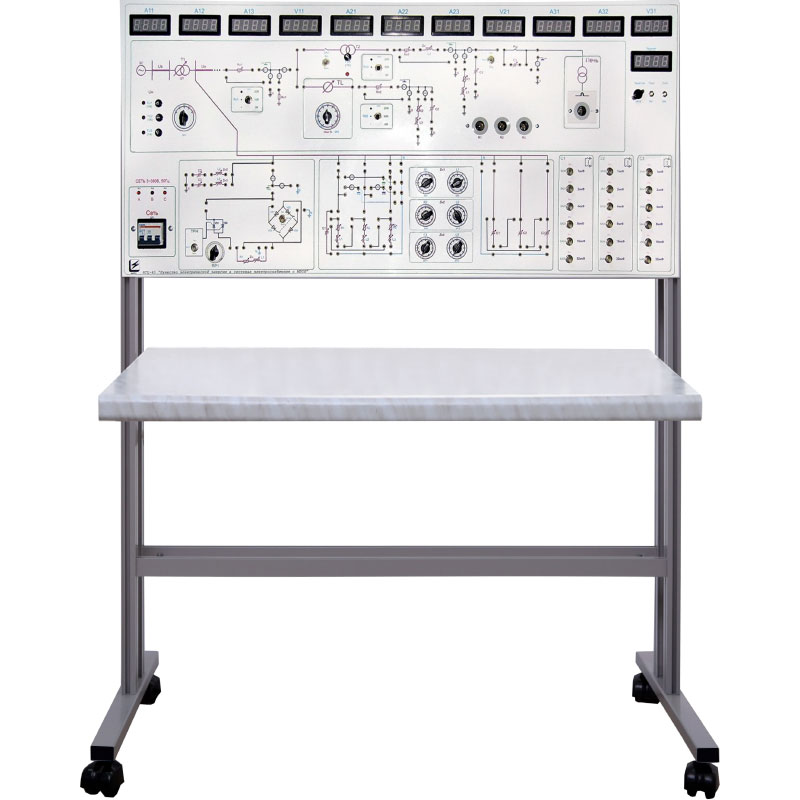

Конструктивно стенд состоит из корпуса, в который установлена часть электрооборудования, микропроцессорная измерительная система, лицевая панель и столешница интегрированного рабочего стола.
В корпусе стенда размещены:
- понижающие трансформаторы;
- блок нагрузочных резисторов;
- блок конденсаторов;
- дроссели;
- силовой автотрансформатор на базе ОСМ1-0,1;
- модуль микропроцессорной измерительной системы.
Модуль микропроцессорной измерительной системы обеспечивает многоканальное проведение измерений во всех трех фазах с выводом измеренных величин тока и напряжения на цифровые индикаторы. Комплекс измеряемых параметров достаточен для эффективного исследования процессов в электроэнергетических системах без подключения стенда к компьютеру.
На лицевой панели стенда изображены электрические схемы объектов исследования. Все схемы, изображенные на панели, разбиты на группы в соответствии с тематикой проводимых лабораторных работ. На панели установлены коммутационные гнёзда, коммутационная аппаратура, а также органы управления, позволяющие изменять параметры исследуемых элементов при проведении лабораторной работы.
Органы управления на лицевой панели стенда:
- переключатель блока нагрузки, позволяющий задавать различные режимы работы исследуемой 3-х фазной сети;
- тумблеры магазина конденсаторов, которые дают возможность изменять емкость в пределах 0,47÷7,47 мкФ с шагом 0,47 мкФ;
- галетный переключатель выбора фильтра гармоник.
К стенду прилагается:
- программа тестирования студентов для допуска к лабораторным работам. В процессе тестирования проверяются как теоретические знания, так и знание содержания выполняемой лабораторной работы. В результате тестирования студент получает оценку знаний;
- комплект методической и технической документации, предназначенный для преподавательского состава.
Перечень выполняемых работ
- Измерение на модели показателей качества электрической энергии.
- Определение влияния отклонения напряжения на мощность, потребляемую нагрузкой.
- Встречное регулирование напряжения.
- Регулирование напряжения путём поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
- Регулирование напряжения путём продольной компенсации реактивной мощности с помощью конденсаторной батареи.
- Исследование на модели уровня генерации высших гармоник тока тиристорного регулятора напряжения в схеме питания нагрузки переменным током.
- Исследование модели с компенсацией высших гармоник тока с помощью фильтрокомпенсирующего устройства.
Технические характеристики
| Питание | 3~380/220 В, 50 Гц |
| Потребляемая мощность, Вт, не более | 300 |
| Габаритные размеры стенда, не более | |
| ширина, мм | 1310 |
| высота, мм | 1460 |
| глубина, мм | 600 |
| Вес стенда, кг, не более | 80 |
| Габаритные размеры настольной версии стенда, не более | |
| ширина, мм | 1310 |
| высота, мм | 680 |
| глубина, мм | 600 |
| Вес стенда, кг, не более | 50 |
Технические характеристики МПСО:
| Количество гальванически развязанных АЦП | 4 шт. | |
| Количество каналов в одном АЦП | 3 шт. | |
| Частота дискретизации АЦП | 2 кГц | |
| Диапазон измеряемых напряжений | ||
| от | ±0,1 В | |
| до | ±750 В | |
| Диапазон измеряемых токов | ||
| от | ±500 мкА | |
| до | ±10 А | |
| Точность измерений, до | 0,5% | |
Комплектность
- учебный лабораторный стенд – 1 шт.;
- сопроводительные материалы в электронном виде – 1 шт.;
- паспорт – 1 шт.;
- комплект перемычек – 1 компл.
