НТЦ-15.43 “Система освещения и световой сигнализации автомобиля”
Br0.00
Учебный лабораторный стенд предназначен для использования в качестве учебного оборудования в учреждениях высшего, среднего специального и профессионально-технического образования при проведении лабораторно-практических занятий по дисциплинам “Устройство автомобиля” и “Техническая эксплуатация автомобилей”.
В стенде предусмотрена возможность проведения прямых электрических измерений в цепях изучаемой системы автомобиля, а также ввод неисправностей с их последующей диагностикой с использованием любого известного диагностического оборудования изучаемых систем.
Блок ввода неисправностей позволяет производить ввод 24 неисправностей типа обрыв проводов, замыкание проводов на корпус, замыкание проводов между собой.

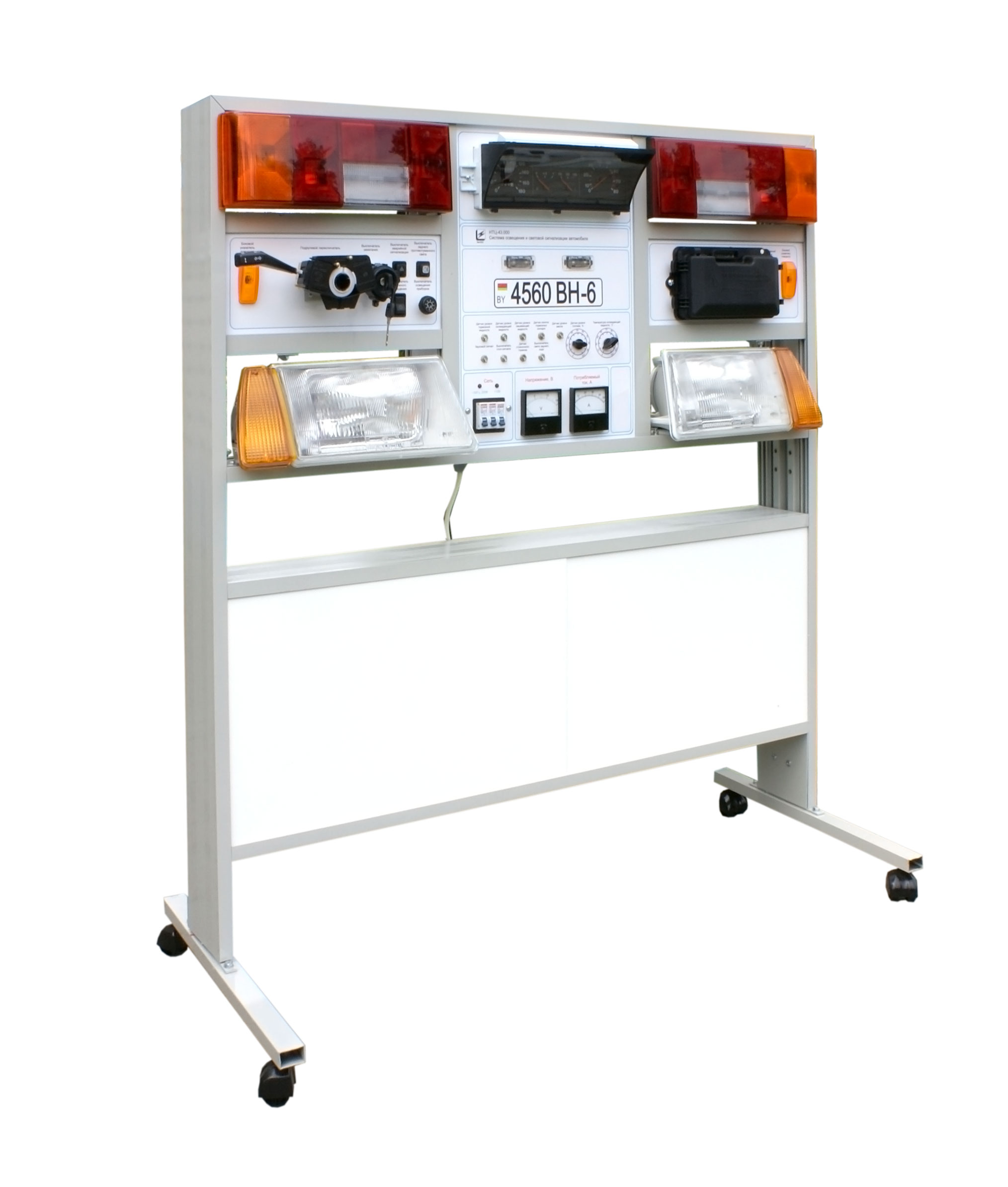

Конструктивно стенд представляет собой алюминиевый корпус, в котором размещена лицевая панель стенда и элементы системы освещения и световой сигнализации автомобиля. В верхней части лицевой панели размещена приборная панель и задние фонари автомобиля. В нижней части стенда размещены фары автомобиля.
В центральной части стенда слева размещены органы управления системой освещения и сигнализации:
- левый подрулевой переключатель;
- выключатель наружного освещения;
- выключатель аварийной сигнализации;
- выключатель задних противотуманных фонарей;
- выключатель освещения приборов.

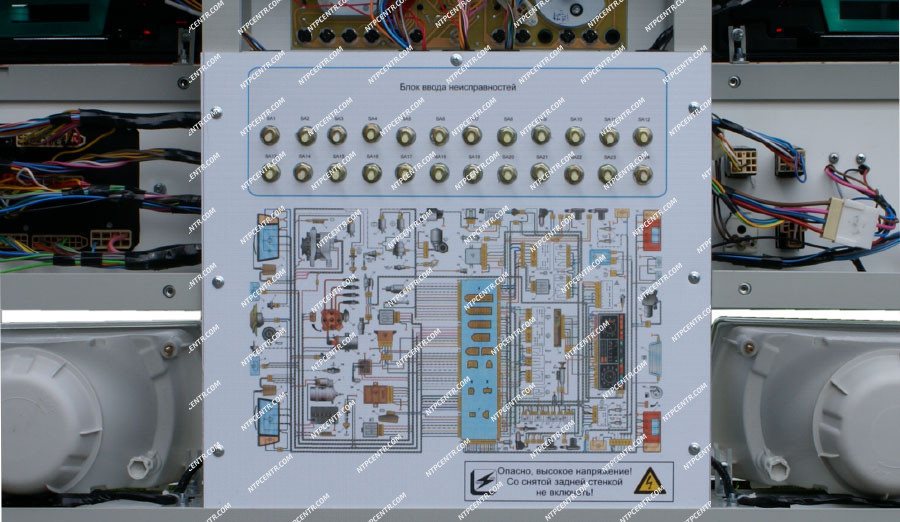

В центральной части стенда справа размещен монтажный блок автомобиля. На лицевой панели размещены вводные автоматические выключатели, измерительные приборы (вольтметр, амперметр), тумблеры, имитирующие срабатывание датчиков системы сигнализации автомобиля. На задней панели стенда размещен блок ввода неисправностей и изображена электрическая схема системы освещения автомобиля.
К стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.
Перечень выполняемых работ
- Фары головного света. Изучение устройства и принципа функционирования. Поиск неисправностей.
- Звуковой сигнал (клаксон). Изучение устройства и принципа функционирования. Поиск неисправностей.
- Задние фонари. Изучение устройства и принципа функционирования. Поиск неисправностей.
- Световые указатели поворотов. Изучение устройства и принципа функционирования. Поиск неисправностей.
- Аварийная сигнализация. Изучение устройства и принципа функционирования. Поиск неисправностей.
- Электропитание системы освещения и сигнализации автомобиля.
- Эксплуатация приборов систем освещения и сигнализации автомобиля.
- Контрольно-измерительные системы и приборы.
Технические характеристики
| Питание | 1~220 В, 50 Гц |
| Потребляемая мощность, кВт, не более | 0,35 |
| Габаритные размеры стенда, не более | |
| ширина, мм | 1310 |
| высота, мм | 1460 |
| глубина, мм | 600 |
| Вес стенда, кг, не более | 70 |
Комплектность
- учебный лабораторный стенд – 1 шт.;
- мультиметр – 1 шт.;
- паспорт – 1 шт.;
- сопроводительные материалы в электронном виде – 1 шт.
