НТЦ-09.10 “Основы автоматики”

Br0.00

Учебный лабораторный стенд предназначен для использования в качестве учебного оборудования в учреждениях высшего, среднего специального и профессионально-технического образования при проведении лабораторно-практических занятий по изучению элементов автоматики и устройств автоматизации.


Категории: ,

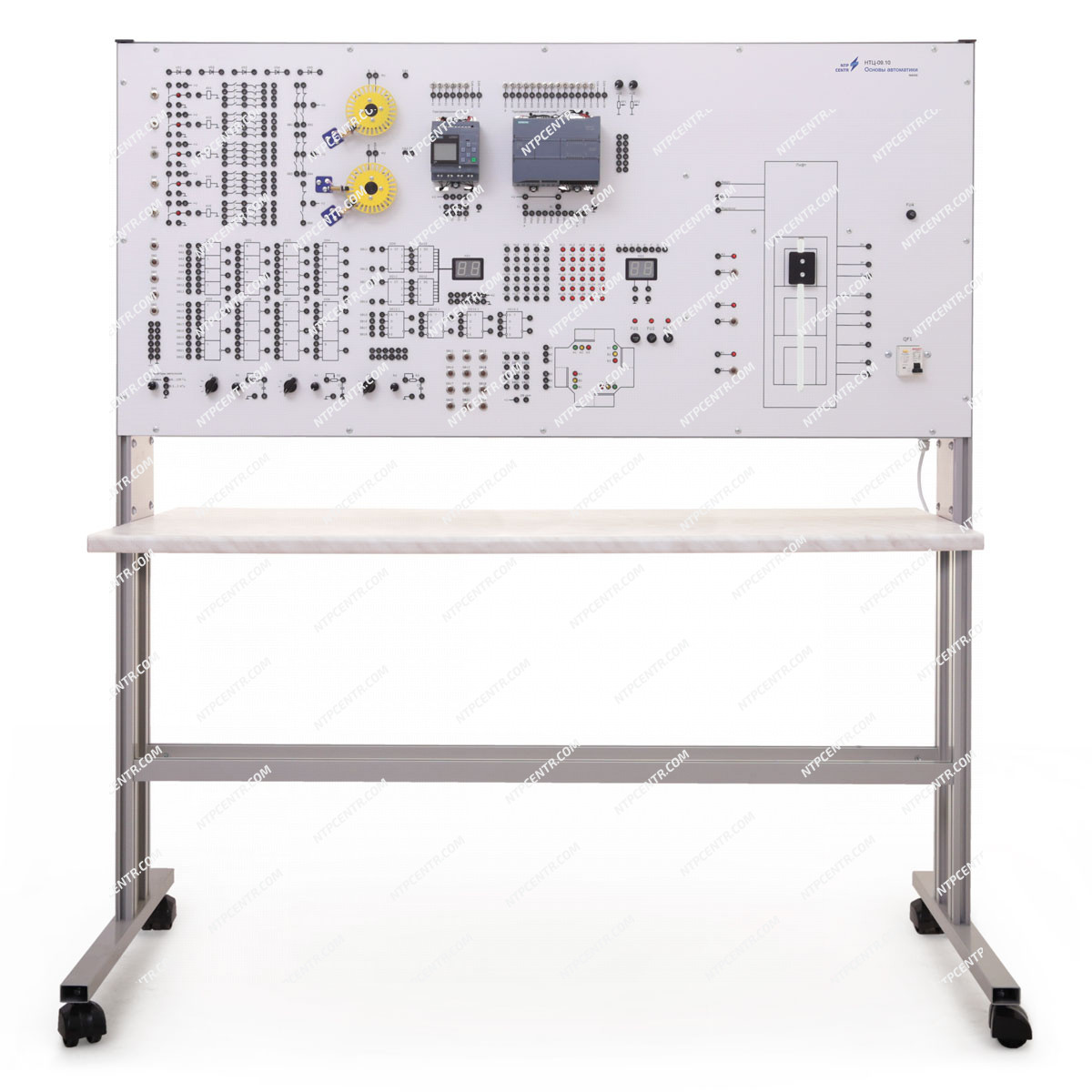

Конструктивно стенд состоит из корпуса, на котором смонтирована лицевая панель и столешница интегрированного рабочего стола.

На лицевой панели расположены:

  • автоматический выключатель;
  • выходы источников питания;
  • выходы генератора импульсов;
  • промышленный программируемый контроллер;
  • программируемое реле;
  • схема с логическими элементами, счетчиками и триггерами;
  • макет лифта;
  • светодиоды для индикации;
  • сегментные индикаторы;
  • блок реле;
  • двигатель постоянного тока;
  • шаговый двигатель;
  • модель светофора;
  • RC-фильтры;
  • диоды;
  • органы управления (переключатели, кнопки, потенциометры, потенциальные точки).

Сборка электрических схем осуществляется штекерными перемычками.

К стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.

Перечень выполняемых работ

  1. Исследование дребезга контакта, борьба с дребезгом. Исследование длительности включения и выключения реле. Формирование задержки сигнала.
  2. Схемы автоматизации с использованием реле.
  3. Схемы автоматизации с использованием логических элементов.
  4. Схемы автоматизации с использованием программируемого реле.
  5. Изучение основ работы с промышленным контроллером.
  6. Построение простейших программ на языке релейно-контактных схем.
  7. Схемы автоматизации с использованием программируемого контроллера.
  8. Система управления макетом лифта.

Технические характеристики

Питание ~50Гц, 220В
Потребляемая мощность, кВт, не более 0,5
Габаритные размеры, не более
ширина, мм 1310
высота, мм 1470
глубина, мм 650
Вес, кг, не более 60

Комплектность

  • учебный лабораторный стенд – 1 шт.;
  • комплект соединительных перемычек и кабелей – 1 компл.;
  • паспорт – 1 шт.;
  • сопроводительные материалы в электронном виде – 1 шт.

Дополнительное оборудование (не входит в комплект поставки)

Необходимое дополнительное оборудование:
