НТЦ-09.08 “Действующий макет лифта”

Br0.00

Учебный лабораторный стенд предназначен для использования в качестве учебного оборудования в учреждениях высшего, среднего специального и профессионально-технического образования при проведении лабораторно-практических занятий.

Стенд служит для наглядной демонстрации работы лифтового оборудования, изучения устройства и принципов функционирования пассажирского лифта. Кроме того, стенд позволяет изучить алгоритмы работы сложных объектов управления и приобрести навыки программирования промышленных контроллеров.

Категории: Подъёмно-транспортное оборудование, Новые продукты, Автоматизация, автоматика и системы управления

Конструктивно стенд состоит из:

макета лифта;
блока управления.

Макет лифта включает:

шахту;
кабину;
противовес;
подъемное устройство;
этажные посты;
табло для индикации текущего положения и направления движения кабины.

Кабина оборудована приводом дверей, датчиками открытия, закрытия дверей, датчиком реверса дверей, фотобарьером в проеме дверей, весовым датчиком в полу, лампой освещения. Подъемное устройство включает преобразователь частоты и редуктор. На макете установлено 6 кнопок вызова.

Положение кабины контролируется путевыми выключателями, дополнительно контролируется выезд кабины и противовеса за крайние положения. Состояние дверей на всех этажах контролируется микропереключателями.

Макет лифта обеспечивает имитацию работы на 4 точках остановки (имитация 4 этажей).

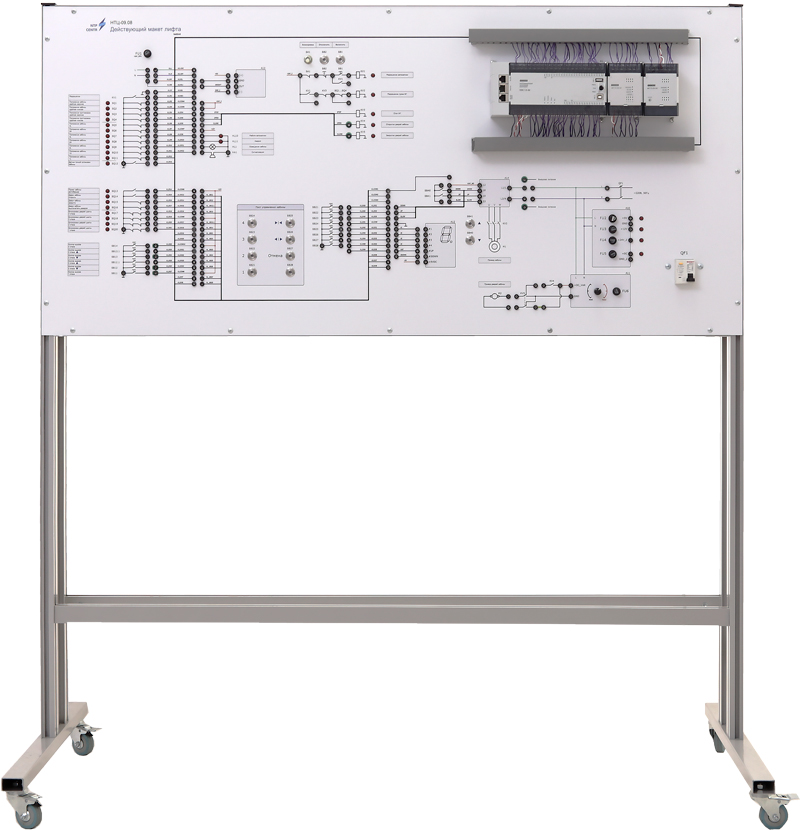

Блок управления состоит из корпуса, на котором смонтирована лицевая панель и столешница интегрированного рабочего стола.

На панели стенда управления смонтирована система управления, включающая аппараты защиты, ПЛК, органы управления (ввода команд) и индикации (сигнальные лампы), схему управления с коммутационными гнездами.

Сборка электрических схем осуществляется штекерными перемычками.

К стенду прилагается:

комплект методической и технической документации, предназначенный для преподавательского состава;
программное обеспечение.

Перечень выполняемых работ

Разработка алгоритма управления приводом дверей.
Разработка алгоритма управления приводом кабины.
Изучение элементов управления приводом дверей.
Изучение элементов управления приводом кабины.
Изучение системы управления на базе ПЛК.
Разработка программ для ПЛК.
Поиск и устранение ошибок и неисправностей при управлении лифтом.

Технические характеристики

Сеть		~50 Гц, 220 В
Потребляемая мощность, кВт, не более		0.5
Габаритные размеры блока управления, не более
	ширина, мм	1310
	высота, мм	1470
	глубина, мм	610
Габаритные размеры макета лифта, не более
	ширина, мм	800
	высота, мм	1960
	глубина, мм	700
Вес блока управления, кг, не более		50
Вес макета лифта, кг, не более		100

Комплектность

учебный лабораторный стенд – 1 шт.;
комплект перемычек и соединительных кабелей – 1 компл.;
паспорт – 1 шт.;
сопроводительные материалы в электронном виде – 1 шт.

Дополнительное оборудование (не входит в комплект поставки)

Необходимое дополнительное оборудование:

Персональный компьютер или ноутбук (обязательно с Ethernet-портом и объемом оперативной памяти не менее 8 Гб)
